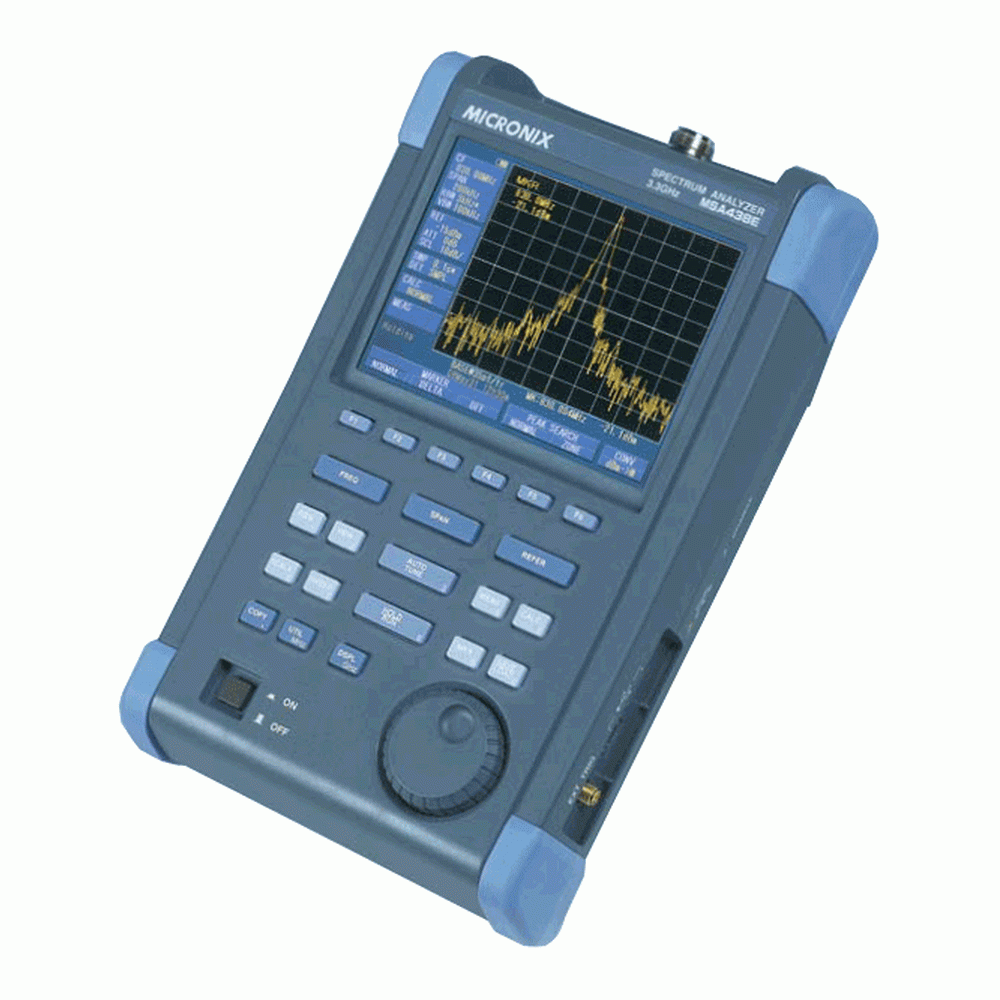

MICRONIX ハンディ型スペクトラムアナライザ 50kHz~3.3GHz EMI測定機能搭載 MSA438E

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

ハンディ型スペクトラムアナライザがさらにグレードアップ！！

概要

MSA300シリーズをさらにグレードアップしました。

MSA400シリーズは、自信をもっておすすめできるハンディ型スペクトラムアナライザの決定版です。

特長

1. 小型・軽量 1.8kg
   63(W)×71(H)×265(D)mmと小型で、重さはたったの1.8kgです。
   出張先や屋外での測定に大変便利です。
2. 大型カラーディスプレイ
   5.7インチ、640×480ドットのカラー液晶ディスプレイ。
3. 4時間のバッテリ動作
   オプションのリチウムイオン電池で、最大4時間使用可能です。
4. USBメモリ対応
   外部メモリとして使用でき、画面はBMP形式で、
   スペクトル波形と設定パラメータはCSV形式で記憶されます。
5. USB通信
   USBインタフェースの採用で、転送速度は最高12Mbpsにアップしました。
6. PLLシンセサイザによる正確な周波数測定
   PLL(Phase Locked Loop)シンセサイザにより、センター周波数を正確にセットします。
   また、周波数カウンタ(工場オプション)を用いて さらに正確な測定が可能です。
7. 平均ノイズレベル -127dBm
   平均ノイズレベルは-127dBm＠1GHzと低く、広いダイナミックレンジを確保しています。
8. 100dBの表示ダイナミックレンジ
   100dB/10divの振幅軸表示で、広いダイナミックレンジで信号を観測できます。
9. AUTO動作による簡単操作
   • オートレンジ ： 設定されたスパンをもとにRBW、VBW、掃引時間を自動的に設定します。
   • オートチュ-ニング ： フルスパン内の最大レベルに中心周波数を合わせ、
     最適なRBW、VBW、掃引時間に設定します。
10. 大型ベンチタイプに引けをとらない機能
    • メジャリング機能 ： チャネルパワー、隣接チャネル漏洩電力、
      占有周波数帯幅、電界強度、磁界強度、周波数測定
    • 演算機能 ： MAX HOLD、MIN HOLD、AVERAGE、OVER WRITE
    • マーカ測定及びピークサーチ機能
    • セーブ/ロード機能
    • プリンタ出力機能
11. 豊富なオプション
    PCソフトウェア、ロギングソフトウェア、VSWRブリッジ、ダイポールアンテナ、
    磁界プローブ、USBプリンタ、周波数カウンタ、リチウムイオン電池、
    各種テストアクセサリと多くのオプションが揃っています。

基本仕様（抜粋）

周波数軸
測定周波数	50kHz~3.3GHz(MSA438/438TG/438E) 50kHz~8.5GHz(MSA458)
センター周波数
設定分解能	0kHz 設定はロータリーエンコーダ、数字入力及びファンクションキーによる
確度	±(30+20T)kHz±1ドット以内 ＠スパン≤10MHz、RBW3kHz、※1 ±(60+300T)kHz±1ドット以内 ＠スパン≥20MHz、RBW100kHz、※1
±RBW周波数誤差	4kHz以内＠3kHz、10kHz、30kHz RBW±20％以内＠100kHz、300kHz RBW±10％以内＠1MHz、3MHz
周波数スパン
設定範囲	〈 MSA438/438TG/438E 〉 0Hz(ゼロスパン)、200kHz~2GHz(1-2-5ステップ)及び3.3GHz(フルスパン) 〈 MSA458 〉 0Hz(ゼロスパン)、200kHz~5GHz(1-2-5ステップ)及び8.5GHz(フルスパン)
確度	±3％±1ドット以内＠AUTOより1段階遅い掃引時間、※1
表示ドット	501ドット＠LCD画面、1001ドット＠USB通信 ※機器内部では1トレース当たり1001点取り込み
分解能帯域幅	3dB帯域幅
設定範囲	〈 MSA438/458/438TG〉 3kHz~3MHz(1-3ステップ)及びAUTO 〈 MSA438E〉 3k、9k(6dB)、30k、120k(6dB)、300k、1M、3MHz 及びAUTO
確度	±20％以内
選択度	1：12(代表値)＠3dB：60dB
ビデオ帯域幅	100Hz~1MHz(1-3ステップ)及びAUTO
SSB位相ノイズ	-90dBc/Hz(代表値)＠100kHzオフセット、RBW3kHz、VBW100Hz、掃引時間1s
スプリアス	-60dBc以下
高調波	-40dBc以下＠100MHz以上。
寸法・重量	162(W)×71(H)×265(D)mm(突起物、保護ラバー、スタンドは含まず)、約1.8kg(バッテリを含む)
標準付属品	ACアダプタ MA400 ・ ソフトケース ・ アクセサリ収納袋 ・ 取扱い説明書

※1：23±5℃、28℃/70％RH以下 仕様、形状は、事前の断りなしに変更されることがあります。

付属品：上記参照

保証：メーカー保証

校正：別途料金
