特徴
高度なシリアル・アプリケーションの為の2GHz周波数帯域プラットフォーム
今日の最も複雑な組み込みデバッグの課題に対応するためのクラス最高のパフォーマンス。
最高2GHz周波数帯域、最高サンプル・レート10Gサンプル/s、最大メモリ長500Mポイント、
波形取り込みレート600,000波形/s、パワフルなサーチ＆マーク機能を備え、
オプションのジッタ＆リアルタイム・アイ・ダイアグラム解析機能を使用して、
通信リンクを評価およびデバッグします。
経済的で実用的なアイ・ダイアグラム解析
オシロスコープでのアイ・ダイアグラム測定により、ユーザーはデジタル信号の伝送品質を
視覚的に表示できるため、システム内のコード間のクロストークを理解してシステム設計を改善できます。
デジタル信号の品質を頻繁に確認する必要がある場合、アイ・ダイアグラム機能を備えた
MSO8000デジタル・オシロスコープは良い選択肢です。
ジッタ解析のヒストグラム、トレンド表示
MSO8000-JITTERオプションを備えたMSO8000シリーズは、ジッタおよびリアルタイム・アイ解析を可能にします。
アイ・ダイアグラム、ヒストグラム、およびジッタ・トレンドを使用してエラー・ソースを視覚化することにより、
高速クロックおよびデジタル・データ・ラインの微妙なタイミングをデバッグします。
フル・メモリ・ハードウェア測定
画面に表示される波形データに制限されることなく、複数周期の高周波信号測定で結果を正確に取得できます。
組込みシリアル・バス設計のデバッグと解析を高速化するために、シリアル・バス・トラフィックをトリガ、デコード、視覚化します。
MSO8000シリーズは最大4つのシリアル・バスを同時にデコードし、包括的な
イベント・テーブルでトラフィックを表示することもできます。
RS232 / UART、I2C、SPI、LIN、CAN、FlexRay、I2S、MIL-STD-1553シリアル・バスを解析することができます。
サーチ＆マーク機能で迅速かつ容易にデバッグ可能です。
オシロスコープのトリガ・イベント間のデッド・タイムを最小にして、ランダムで散発的なイベントの観測機会を増やします。
取り込みレートを速くすると散発的な現象を観測しやすくなります。
オシロスコープの機能のほとんどは取り込みレートを犠牲にすることなく使用することができるので、
高い信号忠実度で詳細な解析が可能になります。
長いメモリ長と高いサンプル・レートにより、複雑で長い信号の中から異常を見つけ出すことができます。
MSO8000は、サーチ・ナビゲーションと波形レコード＆リプレイで、最大500Mポイントのメモリ長を今まで以上に使い易くします。
| 型名 | MSO8204 |
| 周波数帯域 | 2 GHz |
| アナログ・チャンネル数 | 4 |
| リアルタイム・サンプル・レート | 10 GSa/s |
| 最大メモリ長 | 500 Mpts |
| 波形取り込みレート | 600,000wfms/s |
| デジタル・チャンネル数 | 16 (Need to configure logic probe) |
| 内蔵信号発生器 | 2CH (オプション) |
保証：メーカー保証
校正：別途料金
商品仕様

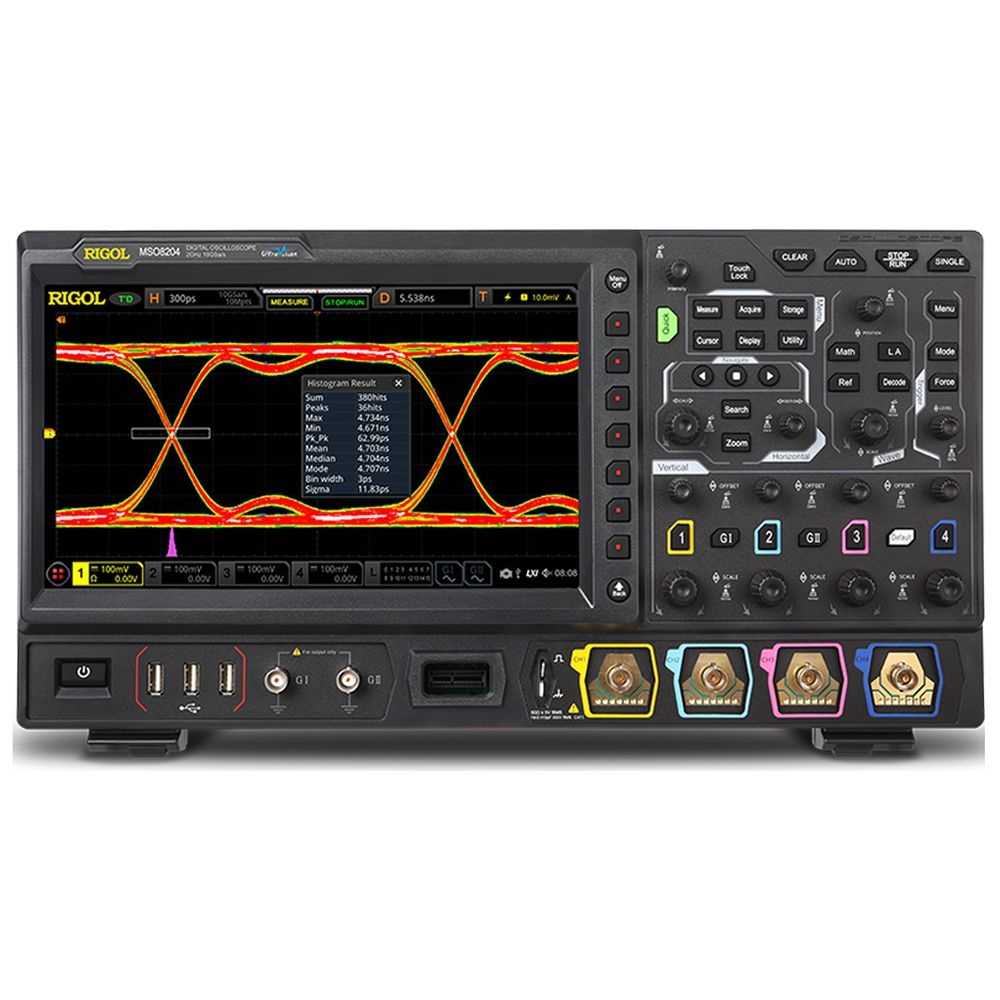

| 製品名: | MSO8204 |
|---|---|
| 型番: | MSO8204 |
| メーカー: | リゴル |
