高速波形更新、多機能を驚きのコストパフォーマンスで実現!!限られた予算でニーズに応える革新的なテクノロジー!

概要

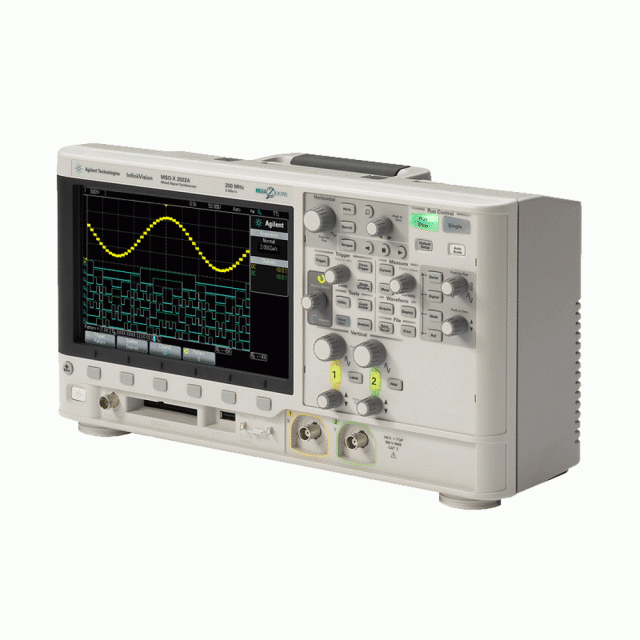

keysight のInfiniiVision DSOX20xxAは、このクラスの他のオシロスコープにはない優れた性能やオプション機能を、予算内のエントリ・レベルの価格で提供します。 keysight の画期的なテクノロジーの採用により、同じ予算でより高性能のオシロスコープを提供します。

主な仕様

より多くの信号をより長時間にわたってモニタ可能
クラス最大の画面：8.5インチWVGAディスプレイ
50,000波形/sの最高速の更新レート
最大容量のメモリ：100 kポイント
1台3役の測定器を活用して、より多くの測定を実行可能：
クラス最高のオシロスコープ
内蔵ロジック・アナライザ（MSO）
唯一の内蔵20 MHzファンクション・ジェネレータ：波形発生器
投資を有効活用
アップグレード：購入後に帯域幅、デジタル・チャネル、波形発生器を追加可能
セグメント・メモリ
マスク・テスト

仕様

特性	2002A	2004A	2012A	2014A	2022A	2024A
帯域幅*	70 MHz		100 MHz		200 MHz
帯域幅アップグレード	可		可		不可
チャネル数	2	4	2	4	2	4
各チャネルのサンプリング・レート	1 Gサンプル/s（チャネルごと）、2 Gサンプル/s（インタリーブ）
メモリ長（レコード長）	100 kポイント
ディスプレイ	8.5インチWVGA、64レベルの輝度階調
波形更新速度	50,000波形/s
外部トリガ	入力全モデルに装備
垂直軸分解能	8ビット
垂直軸感度（レンジ）	2 mV/div ~ 5 V/div
DC垂直軸確度	±[DC垂直軸利得確度＋DC垂直軸オフセット確度＋フル・スケールの0.25 ％ ]
DC利得確度*	±3%（ ≥10 mV/div）、±4 ％（<10 mV/div）
垂直軸ズーム	ライブ波形または停止中の波形の垂直軸スケールと位置を調整できます。収集が停止しているときに、垂直軸スケール・ノブおよびオフセット（位置）ノブを回すことにより、信号を拡大縮小／移動できます。パン／ズームの際に、波形は100 ms以内で再描画されます。
最大入力電圧	CAT I 300 Vrms、400 Vpk、トランジェント過電圧1.6 kVpkCAT II 300 Vrms、400 Vpk、10073C 10：1プローブ使用：CAT I 500 Vpk、CAT II 400 Vpk、N2862AまたはN2863A 10：1プローブ使用：300 Vrms
位置範囲／オフセット	2 mV ~ 200 mV/div：±2 V>200 mV ~ 5 V/div：±50 V
帯域幅制限	20 MHz（選択可能）
入力カップリング	AC、DC、GND
入力インピーダンス	1 MΩ±2 ％
タイムベース範囲	5 ns/div ~ 50 s/div		5 ns/div ~ 50 s/div		2 ns/div ~ 50 s/div
タイムベース確度*	25 ppm±5 ppm/年（経年変化）
Δ時間確度（カーソル使用）	±（タイムベース確度＊読み値）±（0.0016 ％＊画面幅）±100 ps
ダイナミック・レンジ	（画面中央から±8 div）
水平軸ズーム（モード）	ライブ波形または停止中の波形を水平方向に拡大縮小可能
