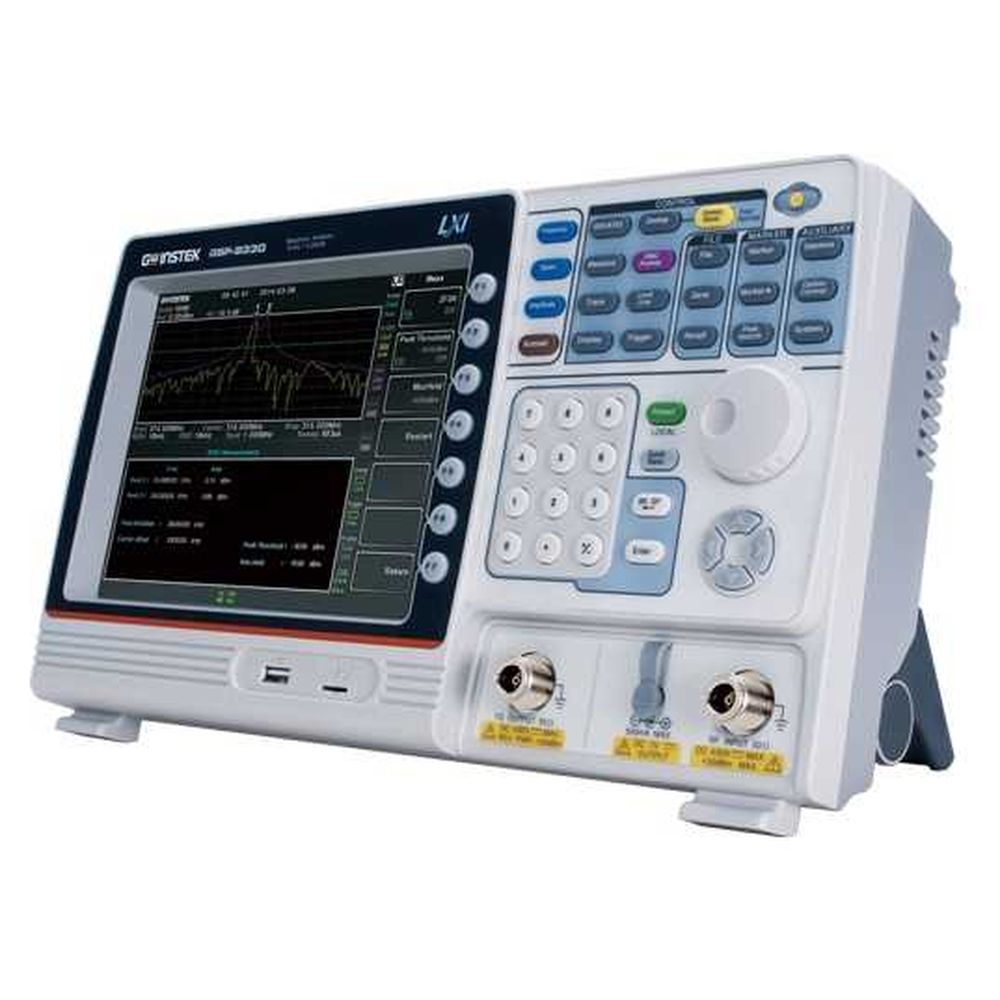

スペクトラムアナライザ 3.25 GHz GSP-9330
シリーズ仕様
- 周波数レンジ:9kHz~3GHz
- 最高スイープ時間:286us(最短時、設定によります)
- Quasi-peakおよびAverageデテクタを装備
- 2電源方式:AC100V~240V/バッテリー駆動
- 大型8.4インチTFTカラー液晶、(800x600ドット)
- 小型:350(W)×213(H)×105.7(D)mm
- 軽量:約4.5 kg (フルオプション時)
- シーケンス機能(5グループ;20個/グループ)
- I/O:LAN(LXI対応)、USB(USB-TMC)、microSD、 RS-232C、DVI-I出力、GP-IB(GP-IBモデル)
- シリーズ展開 標準モデル:GSP-9330 GP-IBモデル:GSP-9330VG トラッキングジェネレータモデル:GSP-9330VT GP-IB/トラッキングジェネレータモデル:GSP-9330VGT
- 専用オプション EMI近傍界プローブセット:GKT-008
定格
| 周波数 | ||
| 周波数レンジ | 9kHz~3.25GHz | |
| 分解能 | 1Hz | |
| 周波数リファレンス | ||
| 確度 | ±(最終調整からの周期×エージングレート)+全温度に対する安定度+供給電圧安定度 | |
| エージングレート | 最大±1ppm | 最終校正から1年 |
| 全温度の周波数安定度 | ±0.025ppm | 0~50℃ |
| 供給電源安定度 | ±0.02ppm | |
| 周波数リードアウト確度 | ||
| スタート、ストップ、センター、マーカ | ±(マーカ周波数表示×周波数リファレンス確度+10%×RBW+周波数分解能*1) | |
| トレースポイント | 最高601ポイント、最少6ポイント | |
| マーカ周波数カウンタ | ||
| 分解能 | 1Hz、10Hz、100Hz、1kHz | |
| 確度 | ±(マーカ周波数表示×周波数リファレンス確度+カウンタ分解能 | RBW/Span≥0.02; |
| Mkrレベル~DNL>30dB | ||
| 周波数スパン | ||
| レンジ | 0Hz(ゼロスパン)、100Hz~3.25GHz | |
| 分解能 | 1Hz | |
| 確度 | ±周波数分解能 *1、RBW:Auto | |
| 位相ノイズ | ||
| キャリアからのオフセット | Fc=1GHz;RBW=1kHz、RBW=10Hz;平均≥40 | |
| 10kHz | <-88dBc/Hz | Typical*2 |
| 100kHz | <-95dBc/Hz | Typical |
| 1MkHz | <-113dBc/Hz | Typical |
| 分解能帯域幅(RBW)フィルタ | ||
| フィルタ帯域 | 1Hz~1MHz、1-3-10シーケンス | 帯域幅-3dB |
| 200Hz、9kHz、120kHz、1MHz | 帯域幅-6dB | |
| 確度 | ±8%、RBW=1MHz | Nominal*3 |
| ±5%、RBW<1MHz | Nominal | |
| シェイプファクタ | < 4.5:1 Nominal | 帯域幅レシオ -60dB:-3dB |
| ビデオ帯域幅(VBW)フィルタ | ||
| フィルタ帯域幅 | 1Hz~1MHz、1-3-10シーケンス | 帯域幅-3dB |
| *1: 周波数分解能 = Span/(トレースポイント - 1) | ||
| *2: このデータシート上のTypical(または第表示)は、性能が温度範囲20℃~30℃、信頼レベル95%で製品の80%が示す性能を意味します。それらは製品保証の対象ではありません。 | ||
| *3: Nominal(または公称値)は、性能の期待値を示します。性能保証の対象ではない製品性能を示します。 | ||
| 振幅 | ||
| 測定範囲 | 100kHz~1MHz | 表示平均ノイズ |
| レベル (DANL)~18 dBm | ||
| 1MHz~10MHz | DANL ~ 21dBm | |
| 10MHz~3.25GHz | DANL ~ 30dBm | |
| アッテネータ | ||
| 入力アッテネータ範囲 | 0~50dB、1dBステップ | Autoまたはmanual ステップ |
| 最大安全入力レベル | ||
| 平均トータル電力 | ≤ +33dBm | 入力アッテネータ≥10dB |
| DC電圧 | ± 50V | |
| 1dB Gain Compression | ||
| トータル電力、 | > 0dBm | Typical Fc≥ 50MHz; |
| 1st Mixerにて | プリアンプ オフ | |
| トータル電力、 | > -22dBm | Typical Fc≥ 50MHz; |
| プリアンプにて | プリアンプ オン | |
| ミキサ電力レベル (dBm)= 入力電力(dBm)-アッテネータ (dB) | ||
| 表示平均ノイズレベル (DANL)4 | ||
| プリアンプオフ | ATT 0dB: RF入力は50Ωで終端. RBW 10Hz; VBW 10Hz; span 500Hz; リファレンスレベル=-60dBm;トレース平均≥40 | |
| 9kHz~100kHz | < -93dBm | 公称値 |
| 100kHz~1MHz | < -90dBm-3×(f/100 kHz) dB | 公称値 |
| 1MHz~2.7GHz | < -122dBm | 公称値 |
| 2.7GHz~3.25GHz | < -116dBm | 公称値 |
| プリアンプオン | ATT 0dB、RF入力は50Ωで終端;RBW 10Hz;VBW 10Hz;span 500Hz; リファレンスレベル=-60dBm; トレース平均≥40 | |
| 100kHz~1MHz | < -108dBm-3×(f/100 kHz)dB | 公称値 |
| 1MHz~10MHz | < -142dBm | 公称値 |
| 10MHz~ 3.25GHz | < -142dBm+3×(f/1GHz)dB | 公称値 |
| *4: DANL仕様では、スプリアス応答を除外します。 | ||
| レベル表示範囲4 | ||
| スケール | ログ、リニア | |
| 単位 | dBm、dBmV、dBuV、V、W | |
| マーカレベルリードアウト | 0.01dB | ログスケール |
| リファレンスレベルの0.01% | リニアスケール | |
| レベル表示モード | トレース、トポグラフィク、 | 単一/分割ウィンドウ |
| スぺクトログラフ | ||
| トレース数 | 4 | |
| ディテクタ | Positive-peak、negative-peak、sample、normal、RMS(not Video)、Quasi-peak。、Average | 各トレースに設定可能 |
| トレース機能 | Clear & Write, Max/Min Hold, View, Blank, Average、トレース演算 | |
| 絶対振幅確度 | ||
| 絶対ポイント | センター=160MHz: RBW 10kHz;VBW 1kHz; span 100kHz;ログスケール;1dB/div; ピークディテクタ; 20℃~ 30℃;信号入力:リファレンスレベル | |
| プリアンプ オフ | ± 0.3dB | Refレベル 0dBm; |
| RFアッテネータ 10dB | ||
| プリアンプ オン | ± 0.4dB | Refレベル -30dBm; |
| RFアッテネータ 0dB | ||
| 周波数応答 | ||
| プリアンプ オフ | アッテネータ10 dB, リファレンス160MHz, 20℃ ~ 30℃ | |
| 100kHz~2.0GHz | ± 0.5dB | |
| 2GHz~3.25GHz | ± 0.7dB | |
| プリアンプ オン | アッテネータ 0dB, リファレンス 160MHz, 20℃ ~ 30℃ | |
| 1MHz~2.0GHz | ± 0.6dB | |
| 2GHz~3.25GHz | ± 0.8dB | |
| アッテネータ切り替えの不確かさ | ||
| アッテネータ設定 | 0 ~ 50dB in 1dBステップ | |
| 不確かさ | ± 0.25dB | リファレンス:160MHz、 |
| アッテネータ, 10dB | ||
| RBWフィルタスイッチングの不確かさ | ||
| 1Hz ~ 1MHz | ± 0.25dB | ファレンス:RBW 10kHz |
| レベル測定の不確かさ | ||
| 全体の振幅確度 | ± 1.5dB | 20℃ ~ 30℃; 周波数>1MHz; 信号入力 0~-50dBm; リファレンスレベル 0~-50dBm; 入力アッテネータ 10dB; RBW 1kHz;VBW 1kHz;Cal後;プリアンプ オフ |
| ± 0.5dB | 代表値 | |
| スプリアス応答 | ||
| 第2高調波 インターセプト | プリアンプ オフ;信号入力-30dBm;アッテネータ0dB | |
| +35dBm | 代表値; 10MHz<fc<775MHz | |
| +60dBm | 代表値; 775MHz≤fc<1.5GHz | |
| 3次インターセプト | プリアンプ オフ;信号入力-30dBm;アッテネータ0dB | |
| > 1dBm | 300MHz ~ 3GHz | |
| 入力スプリアス | < -60dBc | 入力信号レベル -30dBm, Att.Mode, Att=0dB; 20℃~30℃ |
| 関連 | ||
| 残留応答(固有) | <-90dBm | 入力終端;Att 0dB ; プリアンプ オフ |
| スイープ | ||
| スイープ時間 | ||
| 範囲 | 286us ~ 1000s | Span > 0Hz |
| 50us ~ 1000s | Span = 0Hz; Min、 分解能 = 10us | |
| スイープモード | 連続、シングル | |
| トリガソース | Free run; Video; 外部トリガ | |
| トリガスロープ | Positiveまたは negativeエッジ | |
| RF プリアンプ(標準装備) | ||
| 周波数範囲 | 1MHz~3GHz | |
| 利得 | 18dB | 公称値 |
| コネクタ | ||
| RF 入力 | N型メス、50Ω 公称値、VSWR<1.6:1(300kHz~3GHz; 入力アッテネータ ≥ 10dB) | |
| USBホストポート | コネクタ形状:Aプラグ、USBメモリへ画像、スペクトラムデータ保存可能、補正、シーケンスの保存/呼出 | |
| マイクロSDポート | プロトコル:SD 1.1、マイクロSD(SDHC)へ画像、スペクトラムデータ保存可能、補正、シーケンスの保存/呼出、 最大32MBまで | |
| オプション用DC出力端子 | SMB型、オス、最大出力:DC+7V/500mA 短絡保護機能付き | |
| インターフェース | ||
| 外部リファレンス出力端子 | BNC メス、出力周波数 10MHz 公称値、出力振幅:-3.3V CMOS | |
| 出力インピーダンス:50Ω | ||
| 外部リファレンス入力端子 | BNC メス、入力周波数 10MHz、入力振幅:-5dBm ~+10dBm | |
| 周波数ロック範囲:入力リファレンス周波数±5ppm以内 | ||
| アラーム出力 | コネクタ形状 BNC メス、オープンコレクタ | |
| トリガ/ゲートスイープ入力 | コネクタ形状 BNC メス、入力振幅:3.3V CMOS、機能により自動切り替え | |
| LAN(LXI) | RJ-45;10Base-T; 100Base-Tx; Auto-MDIX、ウェブブラウザで画像キャプチャ、コマンド送信が可能 | |
| USBデバイスポート | コネクタ形状 Bプラグ、リモートコントロール用、USB TMCをサポート、プロトコル:バージョン2.0 | |
| IF出力 | コネクタ形状 SMA端子 メス、インピーダンス 50Ω 公称値、 | |
| IF周波数:886MHz 公称値、出力レベル -25dBm、 | ||
| アッテネータ 10dB; RF 入力 0dBm@1GHz | ||
| イヤフォン出力 | コネクタ形状:3.5mmステレオジャック、モノラル | |
| ビデオ出力 | コネクタ形状:DVI-I ( integrated analog and digital) , シングルリンク、 アダプタを介してVGAまたはHDMI規格に対応 | |
| RS-232C | D-sub 9ピン メス、Tx,Rx,RTS,CTS | |
| GP-IB(対応モデルのみ) | PCからフルコントロールおよびデータ取得可能 | |
| 一般仕様 | ||
| 内蔵メモリ | 16MB | |
| 電源電圧 | AC 100V ~AC 240V、50 / 60Hz | |
| バッテリーパック | 6セル、Li-ion充電式、3S2P、DC 10.8V、5200mAh/56Wh オプション | |
| ディスプレイ | 8.4インチSVGAカラーTFT液晶(解像度:640×480) | |
| 外形寸法/質量 | 350(W)× 210(H)×100(D)mm 約4.5kg(フルオプション;本体+TG+GPIB+バッテリ) | |
| 付属品 | 電源コード、CD(取扱説明書)、DVI-VGA変換アダプタ | |
商品仕様
| 製品名: | GSP-9330 |
|---|---|
| 型番: | GSP-9330 |
| メーカー: | インステック |
