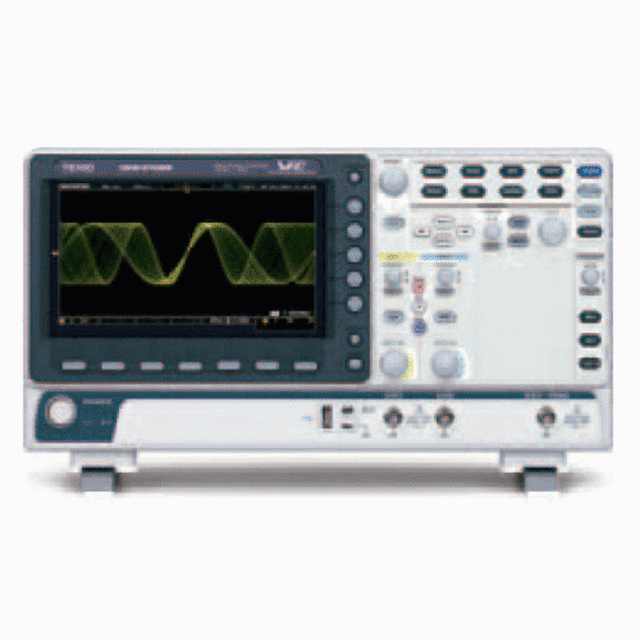

TEXIO DCS-2000Eシリーズ デジタルストレージオシロスコープ
DCS-2102E 100MHz 2ch 1GS/s
大容量10Mポイント/chのメモリと120,000波形/秒の高速波形更新で発生頻度の少ない現象を観測できます。
FFT演算は、最大1Mポイントと講師奥処理でスペクトラム波形を表示し
時間ドメインと周波数ドメインを同時に観測するのに便利です。
DSC-2000Eシリーズは、大型8インチWVGA画面を搭載した最高1GS/sの4ch/2chデジタルストレージオシロスコープです。
最高120,000波形/秒の高速波形更新とVPOテクノロジーによる諧調表示で発生頻度の少ない現象を明瞭に観測できます。
最大10Mポイント/chの波形メモリと最大29,000画面のセグメント機能により
必要な現象のみを効率よくとらえることができます。
垂直軸アンプのローノイズ化により、高感度での波形観測が見やす成りました。
また、標準でシリアルバストリガとデコード機能サポートしCAN/LIN/I2C/RS232/UARTなどバス解析に便利です。
インターフェースはUSB/LANインターフェースを標準装備しATEなど自動機にも対応できます。
特長
- 最大10M/chの大容量波形メモリ
- 120,000波形/秒の高速波形更新と波形表示テクノロジー
- PUSH TO ZEROツマミ
- セグメントメモリ機能
- データログ機能
- 波形解析に便利なサーチ機能
- I2C/SPI/UART/CAN/LIN トリガとデコード機能
- 豊富なトリガタイプ
- 最大1Mポイント波形で高速更新のFFT
- FFTピークマーカーとレベルマーカー機能
- 3種36項目の自動測定機能
- デジタルフィルタ機能
定格
| 周波数帯域 | 100 MHz |
| メモリー長 | 10Mポイント/ch メモリ長選択可能：1k、10k、100k、1M、10Mポイント *1 |
| 入力チャンネル | 2ch |
| 実時間サンプリングレート | 4chモデル：最高1GS/s（1chまたは2ch使用時）、最高500MS/s（3chまたは全ch使用時） 2chモデル：最高1GS/s（全ch） |
| 等価時間サンプリング | 最大 100GS/s |
| ピーク検出 | 2 ns（代表値） |
| 時間軸レンジ | 1 ns/div ~100s/div（1-2-5ステップ） ロールモード：100ms/div ~100 s/div |
| 入力インピーダンス | 1 MΩ±3％//16 pF |
| トリガモード | オート（100ms/div以下でロールモードをサポート） ノーマル、シングル |
| トリガタイプ | エッジ、ビデオ、パルス幅、ラント、Rise&Fail、タイムアウト、ALT、イベント遅延（1~65535イベント）、時間遅延（4ns~10s）、バス：I2C、SPI、UART、CAN、LIN |
| トリガ信号源 | CH1、CH2、Line、Ext |
| 垂直軸分解能 | 8bit |
| 垂直軸感度 | 1 mV/div ~10 V/div |
| 入力結合 | DC、AC、GND |
| 入力インピーダンス | 1MΩ // 約16pF |
| 最大入力電圧 | 300 V(DC+AC Peak)、 CAT I |
| インタフェース | USB2.0デバイス、USB2.0ホスト、EtherNet(10/100Mbps)、Go-NoGo判定出力端子（BNC） |
| ディスプレイ | 8インチTFT（800x480） |
| 電源 | AC100 ~240 V、48~63Hz |
| 寸法・質量 | 380（W）×208（H）×127.3（D） mm、3 kg |
| 付属品 | 電源コード、プローブ×ch数分、ユーザーズマニュアルCD-ROM |
※1：FFT使用時は最大1Mポイント。FFTズーム使用時は、最大100kポイントです。
※お取り寄せ商品となりますので事前に納期確認のお問い合わせをお願いいたします。
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | DCS-2102E |
|---|---|
| 型番: | DCS-2102E |
| メーカー: | テクシオ |
