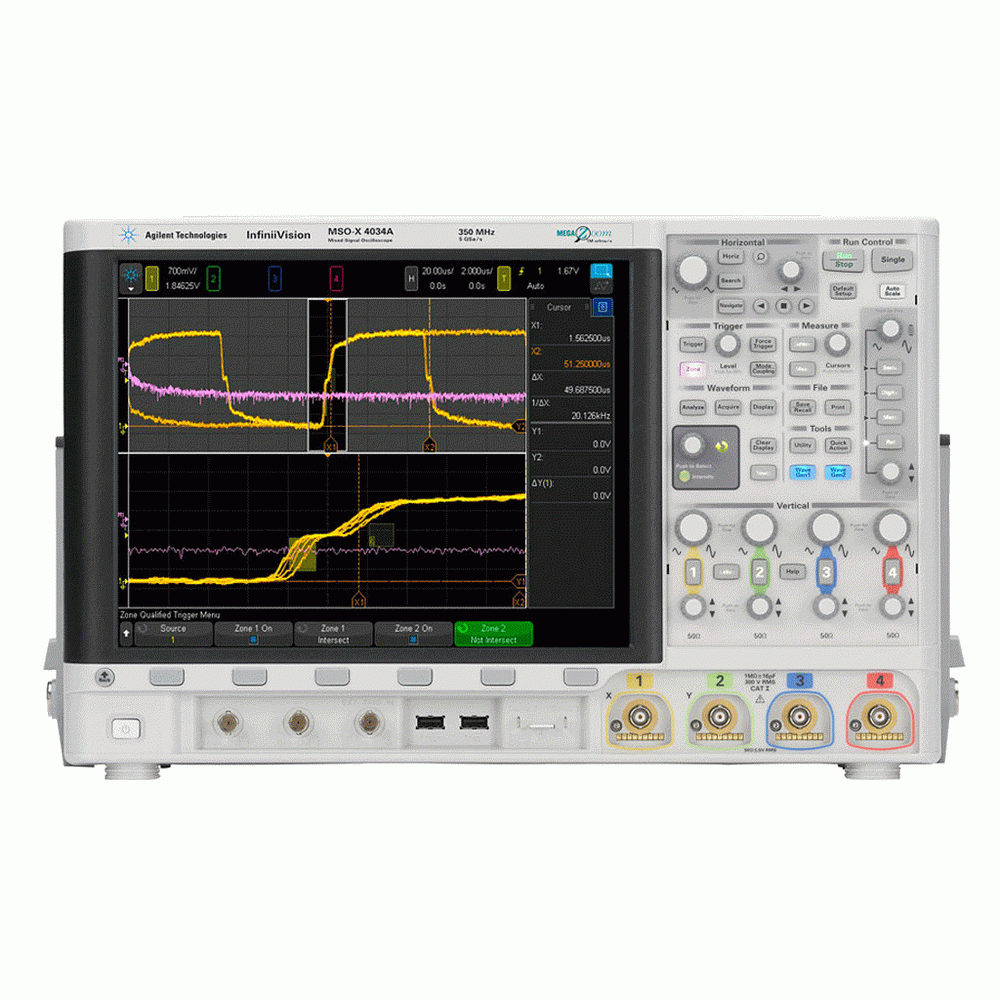

【お問合せ商品】Keysight オシロスコープ 350MHz アナログ4chとデジタル16ch 5GSa/s InfiniiVision 4 MSOX4034A

定価:	¥0(税込)
価格:	¥0 (税込)

販売期間：
メーカー：	KEYSIGHT
型番：	MSOX4034A

返品についての詳細はこちら

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

Keysight社の方針に則り、お客様情報を開示いただき、プロ用途/産業用途でのご利用であることを確認させていただきます。誠に申し訳ございませんが、個人のお客様への販売はお断りさせていただきます。ご理解のほど何卒よろしくお願い申し上げます。

概要

業界最大の12.1インチの静電式タッチ・パネルを備えた、InfiniiVision 4000 Xシリーズの使いやすさに驚かれることでしょう。「タッチ式」なので、オシロスコープの設定に費やす時間を減らして、デザインやテストに費やす時間を増やすことができます。

革新的なInfiniiScanのゾーン・タッチ・トリガ機能など、さまざまな機能を活用してください。目的の信号の周囲をボックスで囲むだけで、4000 Xシリーズがユーザに代わってトリガを設定します。表示されていれば、そこでトリガをかけることができます。

異常や発生頻度の少ないイベントは、ドラッグするのが非常に困難です。MegaZoom IVスマート・メモリ・テクノロジー採用の4000 Xシリーズは、業界最高の100万波形/sの更新レートを備えているので、より多くの信号動作をモニタできます。4000 Xシリーズを使用すれば、デザインの信頼性が高まります。セグメント・メモリを標準装備したオシロスコープは、実質的に超大容量メモリを備えた捕捉ツールです。

主な特長

最高のスピード

100万波形/sの更新レート
業界最高のMegaZoom IVスマート・メモリ・テクノロジー
セグメント・メモリ標準搭載

優れたユーザビリティ

業界最大の12.1インチ静電式タッチ・パネル
タッチ式インタフェース
革新的なInfiniiScanのゾーン・タッチ・トリガ機能

インテグレーション：1台5役の測定器、帯域幅を含めフル・アップグレード可能

オシロスコープ
ロジック・アナライザ（MSO）
USB搭載（オプション）のシリアル・プロトコル・アナライザ
WaveGen 20 MHz2チャネル任意波形発生器／ファンクション・ジェネレータ（オプション）
デジタル電圧計（DVM）オプション（3桁電圧計/5桁周波数カウンタの測定機能を装備）

仕様

特性	4022A	4024A	4032A	4034A	4052A	4054A	4104A	4154A
アナログ帯域幅*	200 MHz		350 MHz		500 MHz		1.0 GHz	1.5 GHz
入力チャネル	2	4	2	4	2	4	4	4
立ち上がり時間計算値(10~90％）	≤1.75 ns		≤1 ns		≤700 ps		≤450 ps	≤300 ps
最高サンプリング・レート	5Gサンプル/s（ハーフ・チャネル）、2.5Gサンプル/s（全チャネル）
最大メモリ容量	標準4Mポイント、標準セグメント・メモリ
ディスプレイ	12.1”高解像度・静電容量方式タッチ・ディスプレイ 800(H)×600(V) ピクセル（画面エリア）
波形更新レート	>1,000,000波形/s
N2894A 標準パッシブ・プローブ使用時のシステム帯域幅	200MHz	200MHz	350MHz	350MHz	500MHz	500MHz	700MHz	700MHz
垂直軸システム・アナログ・チャネル
ハードウェア帯域幅制限	約20MHz（選択可能）
入力カップリング	AC、DC
入力インピーダンス	選択可能：1MΩ±1％（16pF)、50Ω±1.5％
入力感度範囲	1mV/div~5Vdiv**(1MΩ及び50Ω)						1mV/div~5Vdiv** （1MΩ） 1mV/div~1Vdiv （50Ω）
垂直軸分解能	8ビット
最大入力電圧	CAT I300Vms、400Vpk、トランジェント過電圧1.6kVpk CAT II 300Vrma、400 Vpk
DC垂直軸利得確度*	フルスケールの±2.0％**
DC垂直軸オフセット確度	±0.1div±2mV±（オフセット設定の1％）
チャンネル間アイソレーション	≥40db（DC~各モデルの最大仕様帯域幅）						≥40db（DC~1GHz）、≥35db（1GHz~1.5GHz）
オフセット・レンジ	±5V(<10mV/div）、±20V(10~200mV/div）、±75V（>200mVdiv）
垂直軸システム・デジタル・チャネル
デジタル入力チャネル	16個（D0~D15.ポッド1：D7~D0、ポッド2：D15~D8)
しきい値	ポッド単位のしきい値
ちきい値選択	TTL(+1.4V)、5V CMOS（+2.5V)、ECL（-1.3V)、ユーザ定義（ポッド単位で選択可能）
ユーザー定義しきい値範囲	±8.0V、10mVステップ
最大入力電圧	±40VピークCAT I、トランジェント過電圧800Vpk
しきい値確度	±（100mV+（しきい値設定の3％））
最大入力ダイナミッックレンジ	±10V(しきい値を中心に）
最小電圧スイング	500mVpp
入力インピーダンス/容量	100kΩ±2％（プローブ・チップで）/ 約8pF
垂直軸分解能	1ビット
水平軸システム・アナログ・チャネル
タイムベース範囲	2ns/div~50s/div				1ns/div~50s/div		500ps/div~50s/div
タイムベース確度*	±10ppm
タイムベース遅延時間範囲	プリトリガ：1画面幅または200μs（インタリーブ・モードでは400μs）のどちらか大きい方ポストトリガ：1s~500s
チャネル間スキュー補正範囲	±100ns
Δ時間確度（カーソル使用）	±（読み値の0.001％）±（画面幅の0.16％）±30ps
モード	メイン、ズーム、ロール、XY
XY	チャネル1、2のみ。外部トリガ入力でのZブランキング、 1.4V閾値帯域幅：最大帯域幅。1MHzでの位相誤差：<0.5°
その他
インターフェース	USB2.0ホスト・ポート×3、USB2.0デバイス・ポートx1、LANポート、ビデオ出力、GPIB、10MHzRef入出力、トリガ出力
