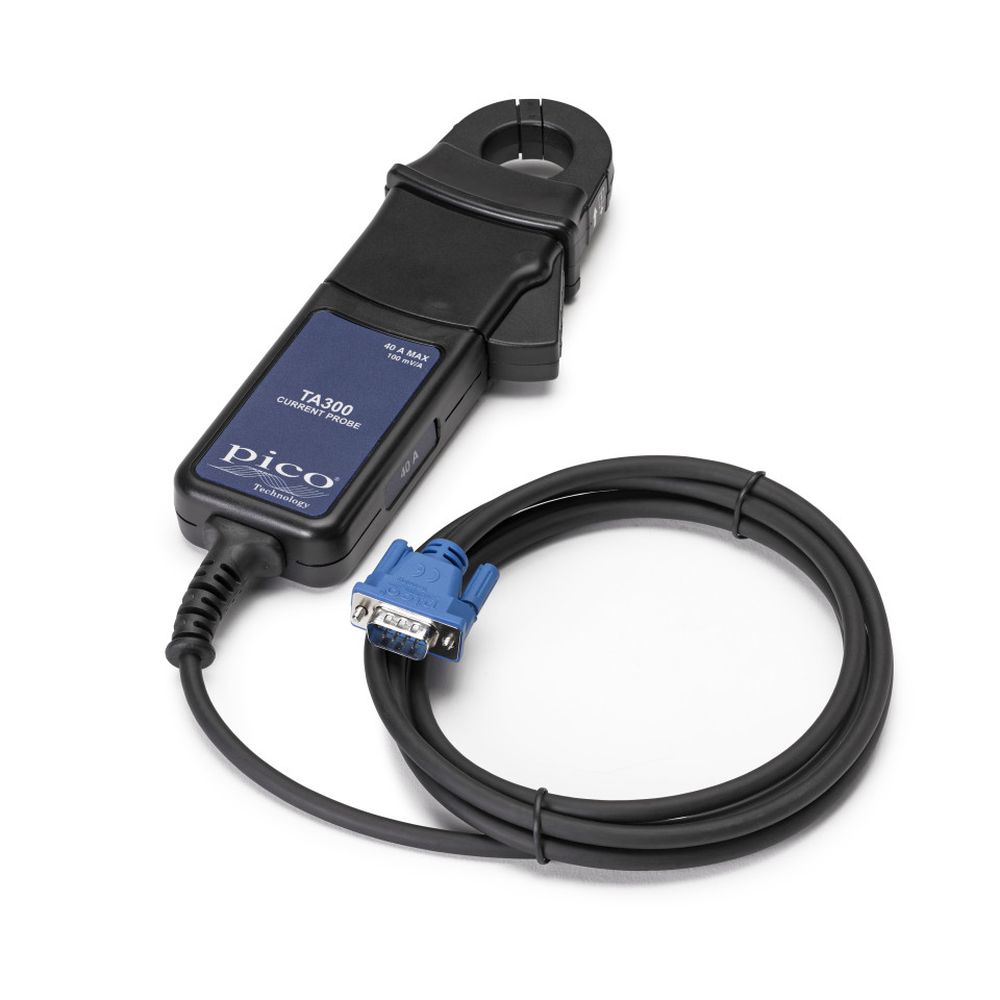

Pico Technology AC/DC電流プローブ 40A TA300
TA300 は、PicoScope 4444 差動オシロスコープに固有の D9 コネクタを使用する、帯域幅 100 kHz、シングルレンジ 40 A、AC または DC 電流プローブです。 スコープに接続すると、プローブが即座に感知され、垂直感度が PicoScope ソフトウェアで自動的に設定されます。 プローブには、D9 コネクタを介してスコープからも電力が供給されます。
注: PicoScope 4444 を USB 電源で使用する場合 (AC アダプターが接続されていない場合)、センサーの電源は一度に最大 3 x TA300 プローブに制限されます。
TA300の特徴
- 測定レンジ: 40A
- 周波数レンジ: DC to 100 kHz (0.5 dB)
- 出力ケーブル&コネクタ: 保護D9(m)コネクタ付 2 m 同軸ケーブル
- 電源: PicoScope 4444から5V 供給
- 測定導体サイズ:直径25mm
| 電気的仕様 | (すべての精度は 23℃ ± 1℃ で記載) |
| 公称電流値 | 40 A ACピーク 又は DC |
| 測定レンジ | 40 A |
| 過負荷容量 | 500 A (60 s) |
| 出力感度 | 100 mV/A |
| 精度 | ±読取値の1% ± 2 mA |
| 分解能 | ±1 mA |
| ゲイン変化 | ±読取値の0.02% /℃ |
| 周波数レンジ | DC to 100 kHz (0.5 dB) |
| 電源 | PicoScope 4444から5V 供給 |
| 負荷インピーダンス (最小) | > 100 kΩ 、 ≤ 100 pF |
| 一般仕様 | |
| 測定導体サイズ | 直径25 mm |
| 出力ケーブル&コネクタ | 保護D9(m)コネクタ付 2 m 同軸ケーブル |
| 動作温度 | 0 ℃ ~ +50 ℃ |
| 安全基準 | EN 61010-1 EN 61010-2-032 300 V Cat III, 汚染度 2 |
| EMCスタンダード | EN 61326-2-2 ROHSおよびWEEEに準拠 |
保証期間
1年間無償保証
商品仕様
| 製品名: | TA300 |
|---|---|
| 型番: | TA300 |
| メーカー: | Pico Technology |
