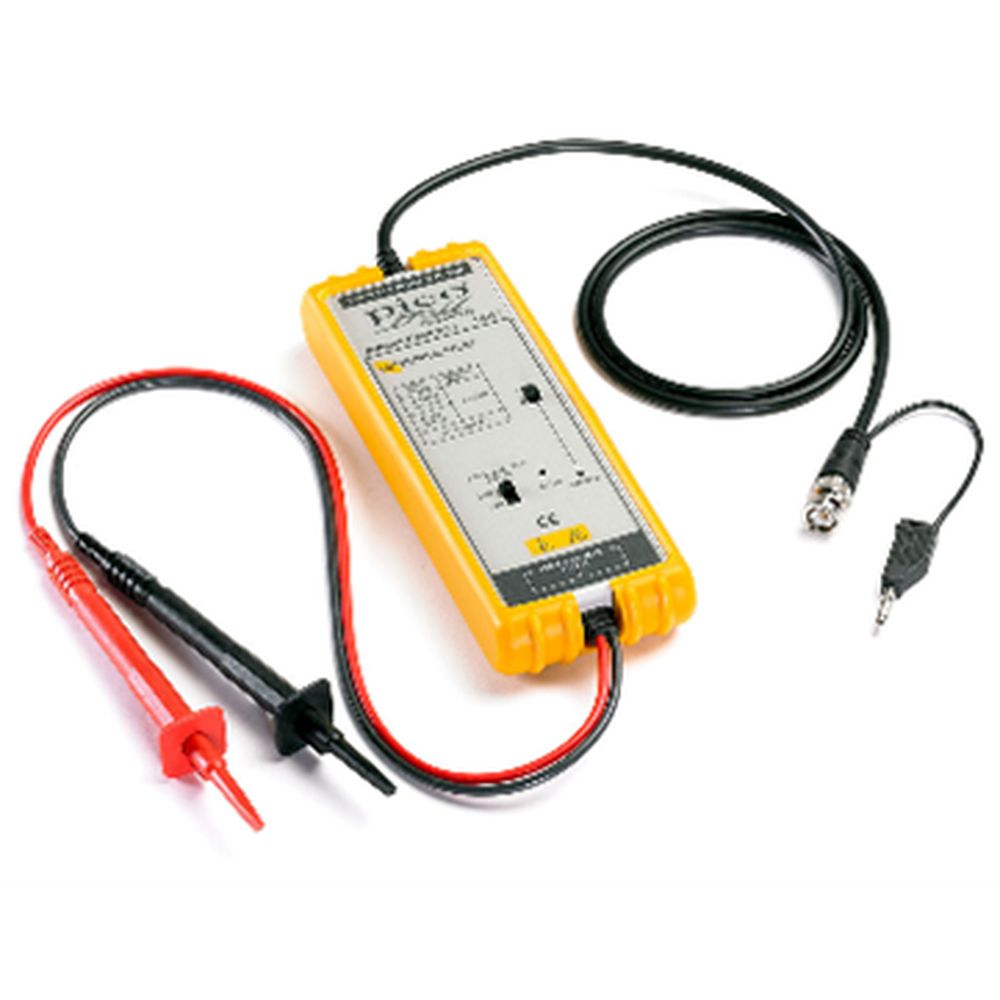

Pico Technology 高電圧差動プローブ 25MHz 1400V 20:1 / 200:1 TA057
TA041は、±700 V(DC +ピークAC)までの高コモンモード電圧測定アプリケーションに適したアクティブ差動プローブです。 25 MHzの周波数帯域があります。
この差動プローブは、標準のシングルエンド入力オシロスコープの機能を拡張して、高電圧差動測定を可能にします。電源回路の安全な測定や、シリアル通信バスのロー・スピード差動信号の測定が可能です。
TA041は、付属の4個の単3電池またはTA531 USB-DCジャック・リード経由で電源供給されるアクティブ・プローブです。 TA531は、一般的なUSB 充電器(含まれていない)に接続します。
TA041の特徴
- 周波数帯域:DC ~ 25 MHz (-3 dB)
- アッテネーション:10:1 / 100:1
- 差動入力電圧レンジ:
(10:1):±70V (DC + ピークAC) または 70V RMS
(100:1):±700V (DC + ピークAC) または 700V RMS - 電源:単3電池*4 または USB-DCジャック・ケーブル(TA531)
TA041仕様
| 周波数帯域 | DC ~ 25 MHz (–3 dB) |
| 減衰比 | 20:1/200:1 |
| DC 精度 | ±2% |
| 立上り時間 | 14 ns |
| 入力インピーダンス | 4 MΩ || 5.5 pF (片側~GND) |
| 入力電圧 | |
| 差動レンジ | ±140 V (DC + ピーク AC) 又は 140 V RMS @ 20:1 |
| ±1400 V (DC + ピーク AC) 又は 1000 V RMS @ 200:1 | |
| コモンモード・レンジ | ±1400 V (DC + ピーク AC) 又は 1000 V RMS @ 20:1 & 200:1 |
| 絶対最大値 電圧(コモンモード) | ±1400 V (DC + ピーク AC) 又は 1000 V RMS CAT III @ 20:1 & 200:1 |
| 絶対最大値 電圧(差動モード) | ±1400 V (DC + ピーク AC) 又は 1000 V RMS CAT III @ 20:1 & 200:1 |
| 出力 | |
| 最大電圧 | ±7 V (50 kΩ 負荷) |
| オフセット(代表値) | < ±5 mV |
| ノイズ(代表値) | 0.7 mV RMS |
| ソースインピーダンス(代表値) | 1 Ω @ 1 kHz, 8 Ω @ 1 MHz |
| CMRR (代表値) | 86 dB @ 50 Hz; 66 dB @ 20 kHz |
| コネクタ | BNC |
| 動作温度 | –10 to +40 ℃ |
| 動作湿度 | 25 to 85% RH |
| 電源 | |
| バッテリ | 単3*4 |
| アダプタ | 5V USB-DC パワーケーブル(TA531) |
| テストリード長 | 45 cm |
| BNCケーブル長 | 95 cm |
| 質量 | 400 g (プローブ及びPVCカバーを含む) |
| 寸法 (LxWxH) | 170 x 63 x 21 mm |
商品仕様
| 製品名: | TA057 |
|---|---|
| 型番: | TA057 |
| メーカー: | Pico Technology |
