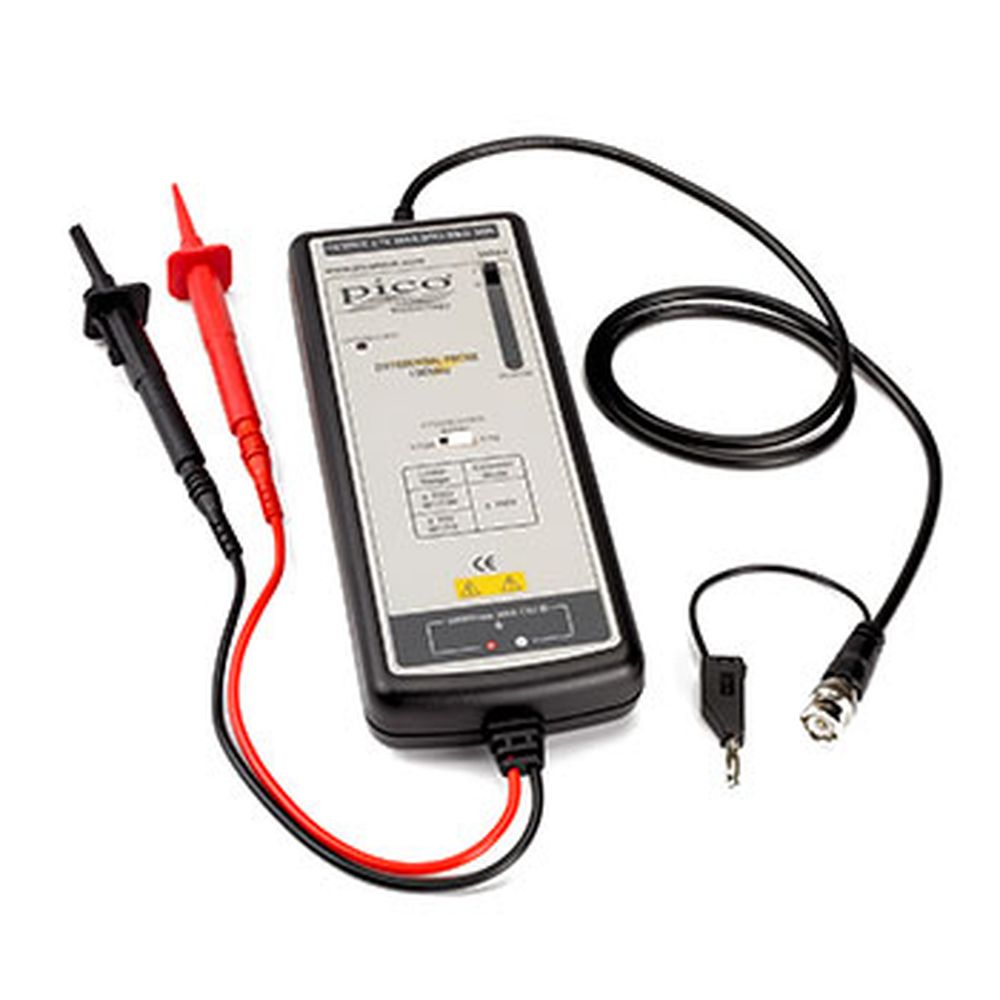

Pico Technology 高電圧差動プローブ 100MHz 700V 10:1 / 100:1 TA043
TA043 は、±700 V (DC + ピーク AC) までの高コモンモード電圧測定アプリケーションに適したアクティブ差動プローブです。最大 100 MHz までの周波数帯域で使用できます。
この差動プローブは、標準のシングルエンド入力オシロスコープの機能を拡張し、高電圧差動測定を安全かつ正確に実行できるようにします。電源回路の安全な測定や、シリアル通信バスのロー・スピード差動信号の測定が可能です。
TA043 は、付属の 4 本の 単3電池、または標準で付属の TA531 USB - DC ジャック電源リード経由で電源供給されるアクティブプローブです。TA531 は、汎用のUSB 充電器 (付属していません)に接続します。
TA043の特徴
- 周波数帯域: DC ~: 100 MHz (-3 dB)
- アッテネーション:10:1 / 100:1
- 差動入力電圧レンジ:
(10:1): ±:70V (DC + ピークAC) または 70V RMS
(100:1): ±:700V (DC + ピークAC) または 500V RMS - 電源: 単3電池*4 または USB-DCジャック・ケーブル(TA531)
TA043仕様
| 周波数帯域 | DC ~ 100 MHz (–3 dB) |
| 減衰比 | 10:1 / 100:1 |
| DC 精度 | ±2% |
| 立上り時間 | |
| 入力インピーダンス | 4 MΩ || 7 pF (片側~GND) |
| 入力電圧 | |
| 差動レンジ | ±70 V (DC + ピーク AC) or 70 V RMS @10:1 |
| ±700 V (DC + ピーク AC) or 500 V RMS @100:1 | |
| コモンモード・レンジ | ±700 V (DC + ピーク AC) or 500 V RMS (10:1 & 100:1) |
| 絶対最大値 電圧(コモンモード) | 1000 V RMS CAT III (10:1 & 100:1) |
| 絶対最大値 電圧(差動モード) | 1000 V RMS CAT III (10:1 & 100:1) |
| 出力 | |
| 最大電圧 | ±7 V (50 kΩ 負荷) |
| オフセット(代表値) | <±5 mV |
| ノイズ(代表値) | 0.9 mV RMS |
| ソースインピーダンス(代表値) | 50 Ω |
| CMRR (代表値) | 85 dB @ 50 Hz; 55 dB @ 1 MHz |
| コネクタ | BNC |
| 動作温度 | –10 to 40 ℃ |
| 動作湿度 | 25 to 85% RH |
| 電源 | |
| バッテリ | 単3*4 |
| アダプタ | 5V USB-DC パワーケーブル(TA531) |
| テストリード長 | 30 cm |
| BNCケーブル長 | 90 cm |
| 質量 | 500 g |
| 寸法 (LxWxH) | 202 mm x 83 mm x 38 mm |
商品仕様
| 製品名: | TA043 |
|---|---|
| 型番: | TA043 |
| メーカー: | Pico Technology |
