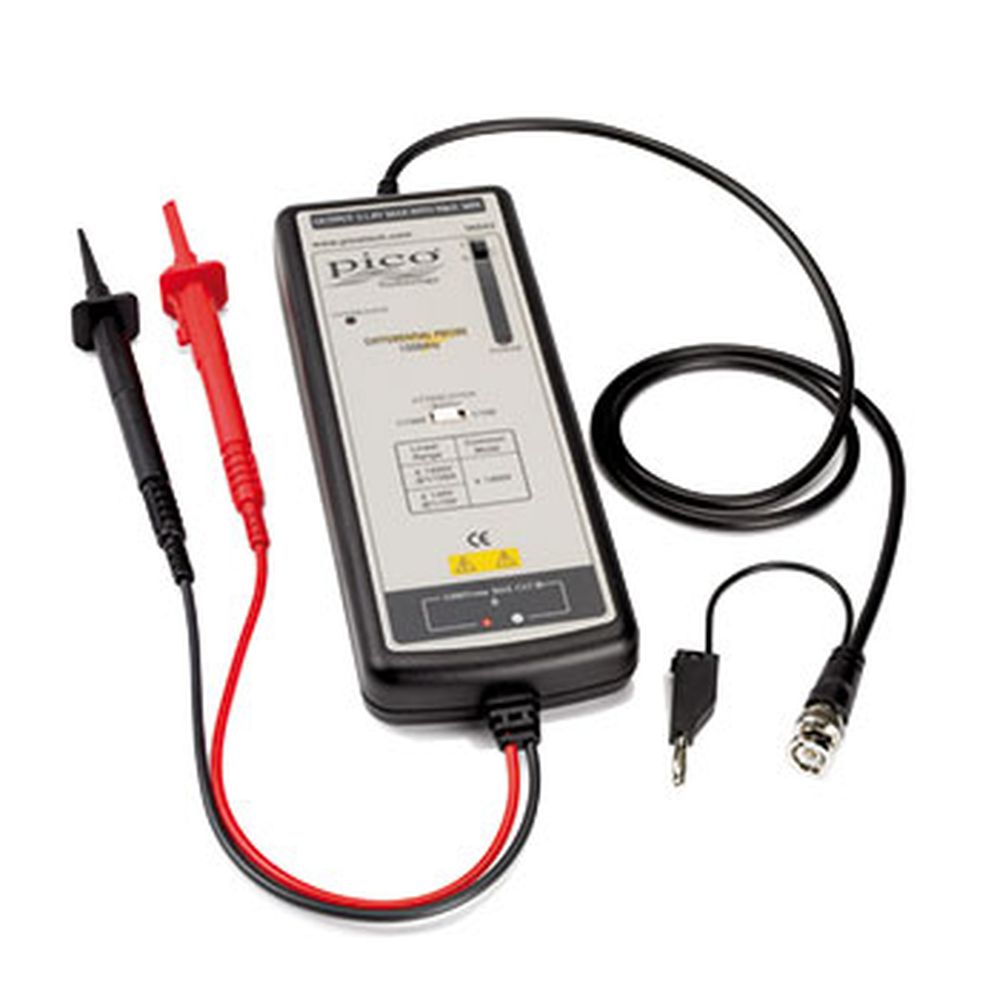

Pico Technology 高電圧差動プローブ 100MHz 1400V 100:1 / 1000:1 TA042
TA042 は、±1400 V (DC + ピーク AC) までの高コモンモード電圧測定アプリケーションに適したアクティブ差動プローブです。最大 100 MHz までの周波数帯域で使用できます。
この差動プローブは、標準のシングルエンド入力オシロスコープの機能を拡張し、高電圧差動測定を安全かつ正確に実行できるようにします。電源回路の安全な測定や、シリアル通信バスのロー・スピード差動信号の測定が可能です。
TA042 は、付属の 4個の 単3電池、または標準で付属のTA531 USB - DC ジャック電源リード経由で電源供給されるアクティブ・プローブです。TA531 は、汎用のUSB充電器 (付属していません) に接続します。
TA042の特徴
- 周波数帯域: DC ~ 100 MHz (-3 dB)
- アッテネーション:100:1 / 1000:1
- 差動入力電圧レンジ
(100:1):±140V (DC + ピークAC) または 140V RMS
(1000:1):±1400V (DC + ピークAC) または 1000V RMS - 電源:単3電池*4 または USB-DCジャック・ケーブル(TA531)
TA042仕様
| 周波数帯域 | DC ~ 100 MHz (–3 dB) |
| 減衰比 | 100:1/1000:1 |
| DC 精度 | ±2% |
| 立上り時間 | 3.5 ns |
| 入力インピーダンス | 4 MΩ || 7 pF (片側~GND) |
| 入力電圧 | |
| 差動レンジ | ± 140 V (DC + ピーク AC) or 140 V RMS @100:1 |
| ±1400 V (DC + ピーク AC) or 1000 V RMS @1000:1 | |
| コモンモード・レンジ | ±1400 V (DC + ピーク AC) or 1000 V RMS (100:1 & 1000:1) |
| 絶対最大値 電圧(コモンモード) | ±1400 V (DC + ピーク AC) 又は 1000 V RMS CAT III (1/100 & 1/1000) |
| 絶対最大値 電圧(差動モード) | ±1400 V (DC + ピーク AC) 又は 1000 V RMS CAT III (1/100 & 1/1000) |
| 出力 | |
| 最大電圧 | ±1.4 V (50 kΩ 負荷) |
| オフセット(代表値) | <±5 mV |
| ノイズ(代表値) | 0.9 mV RMS |
| ソースインピーダンス(代表値) | 50 Ω |
| CMRR (代表値) | 80 dB @ 60 Hz; 50 dB @ 1 MHz |
| コネクタ | BNC |
| 動作温度 | –10 to 40 ℃ |
| 動作湿度 | 25 to 85% RH |
| 電源 | |
| バッテリ | 単3*4 |
| アダプタ | 5V USB-DC パワーケーブル(TA531) |
| テストリード長 | 30 cm |
| BNCケーブル長 | 90 cm |
| 質量 | 500 g |
| 寸法 (LxWxH) | 202 mm x 83 mm x 38 mm |
商品仕様
| 製品名: | TA042 |
|---|---|
| 型番: | TA042 |
| メーカー: | Pico Technology |
