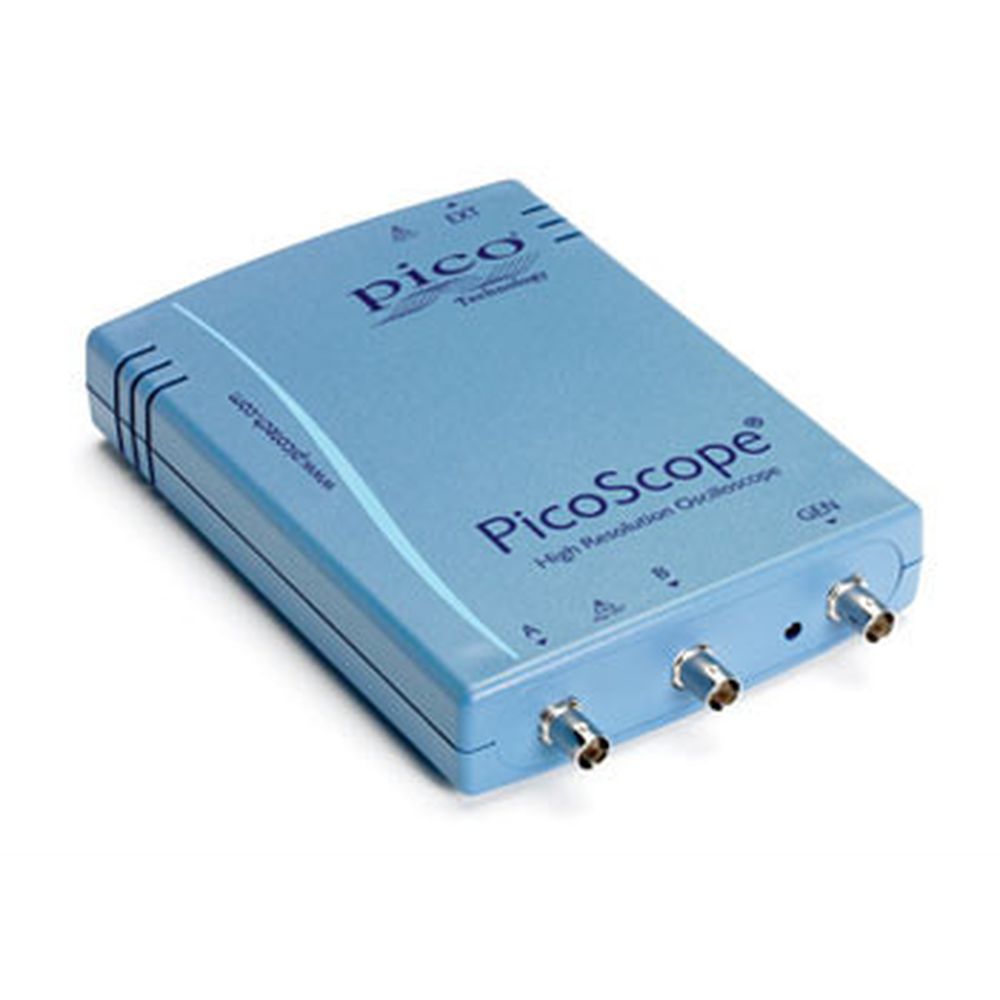

Pico Technology, PCオシロスコープ PicoScope 4262
特徴/性能
PicoScope 4262は、歪の少ないシグナル・ゼネレータを内蔵した、2チャンネル、16ビット分解能のオシロスコープです。5MHzの周波数帯域は、オーディオ、超音波、振動等の信号解析、スイッチング電源のノイズ評価や歪の測定に最適で、確度の高い測定が可能です。
- 2チャンネル・オシロスコープ
- 垂直分解能 16ビット
- 低歪率: 96 dB SFDR
- 低ノイズ: 8.5uV RMS
- サンプルレート: 10MS/s
- 5MHz周波数帯域
- 16MS メモリ
- シリアルバスデコード(20種以上のプロトコル対応)
- 任意信号ゼネレータ 内蔵
- スペクトラム・アナライザ機能
- PCとUSB 接続 & 電源
- Windows、Linux、MacOS対応
PicoScope 4262 仕様
| 垂直 | |||
| 入力チャンネル数 | 2 | ||
| 周波数帯域(-3 dB) | 5MHz(4 MHz:±20mVレンジ、3MHz:±10mVレンジ) | ||
| 立上り時間(計算) | 70 ns(88 ns:±20mVレンジ、117 ns:±10mVレンジ) | ||
| 垂直分解能 | 16 ビット(20 ビット:高分解能モード) | ||
| 入力感度 | 2mV/div~4V/div | ||
| DC精度 | ±0.25% (±0.5% : ±50 mV レンジ , ±1% : ±20 mV レンジ, ±2% : ±10 mV レンジ) | ||
| 入力カップリング | AC / DC | ||
| 入力コネクタ | BNC(f) | ||
| 入力インピーダンス | 1MΩ ±2% , 15pF±2 pF | ||
| 最大入力電圧 | ±50V (DC + ACピーク) | ||
| 水平(タイムベース) | |||
| 最高サンプルレート | 10 MS/s(1又は2チャンネル使用時) | ||
| 時間軸レンジ | 1 ns/div~5000 s/div | ||
| 波形メモリ長 | 16 MS | ||
| ファンクション・ゼネレータ | |||
| 標準出力信号 | 正弦波、矩形波、三角波、DC電圧、ランプ、シンク、ガウス、正弦半波 | ||
| 疑似出力信号 | ホワイトノイズ、擬似乱数バイナリシーケンス(PRBS) | ||
| 標準信号周波数 | 20 kHz | ||
| スイープモード | アップ、ダウン、デュアル(周波数とスイープ時間選択可) | ||
| 出力電圧範囲 | ±1V(ハイ・インピーダンス負荷) | ||
| 出力インピーダンス | 600Ω | ||
| コネクタの種類 | 前面パネルBNC | ||
| 任意波形ゼネレータ | |||
| バッファサイズ | 4kS | ||
| 分解能 | 16ビット | ||
| 周波数帯域 | 20 kHz | ||
| スペクトラムアナライザ | |||
| 周波数範囲 | DC~5MHz | ||
| ディスプレイモード | 振幅、平均、ピークホールド | ||
| FFTポイント数 | 128 から100万ポイント | ||
| 自動測定機能 | |||
| オシロスコープ | AC RMS、サイクルタイム、DC平均、デューティサイクル、立下がりレート、立下がり時間、周波数、高パルス幅、低パルス幅、最大、最小、ピークツーピーク、立上り時間、立上りレート、true RMS | ||
| スペクトラムアナライザ | ピーク時の周波数、ピーク時の振幅、THD dB、SNR、SINAD、SFDR電力合計、ピーク時の平均振幅、THD %、THD+N、IMD | ||
| シリアルデコード | |||
| プロトコル | CAN Bus、I²C、I²S、LIN、SPI、RS232/UART | ||
| 一般事項 | |||
| PC接続 | USB2.0(USB 1.1 互換) | ||
| 電源 | USBから電源供給 | ||
| 寸法 | 210mm x 135mm x 40mm(コネクタを含む) | ||
| 質量 | <0.5 kg | ||
| 温度範囲 | 操作時:0℃~45 ℃ (20℃~30℃;規定精度を得る場合)、保管時:-20℃ ~ 60℃ | ||
| EMC認証 | RoHS and WEEE compliant. CE: Tested to EN61326-1:2006. FCC: Tested to part 15 subpart B. | ||
| 無償保証期間 | 5年 | ||
| ソフトウエア | |||
| Windowsソフトウエア | PicoScope、PicoLog 6、PicoSDK 詳細は、picotech.com/downloads を参照してください。 |
||
| macOSソフトウエア | PicoScope 、PicoLog 6 詳細は、picotech.com/downloads を参照してください。 |
||
| Linuxソフトウエア | PicoScope 7、PicoLog 6 詳細は、picotech.com/downloads を参照してください。 |
||
| サポートされる言語 PicoScope 6 |
中国語(繁体字、簡体字)、チェコ語、デンマーク語、オランダ語、英語、フィンランド語、フランス語、ドイツ語、ギリシャ語、ハンガリー語、イタリア語、日本語、韓国語、ノルウェー語、ポーランド語、ポルトガル語、ルーマニア語、ロシア語、スペイン語、スウェーデン語、トルコ語 | ||
標準アクセサリ
- USB ケーブル
- クイックスタートガイド
- プローブ *2本
- CD:ソフトウエア
保証期間
5年間無償保証
商品仕様
| 製品名: | PicoScope4262 |
|---|---|
| 型番: | 4262 |
| メーカー: | Pico Technology |
