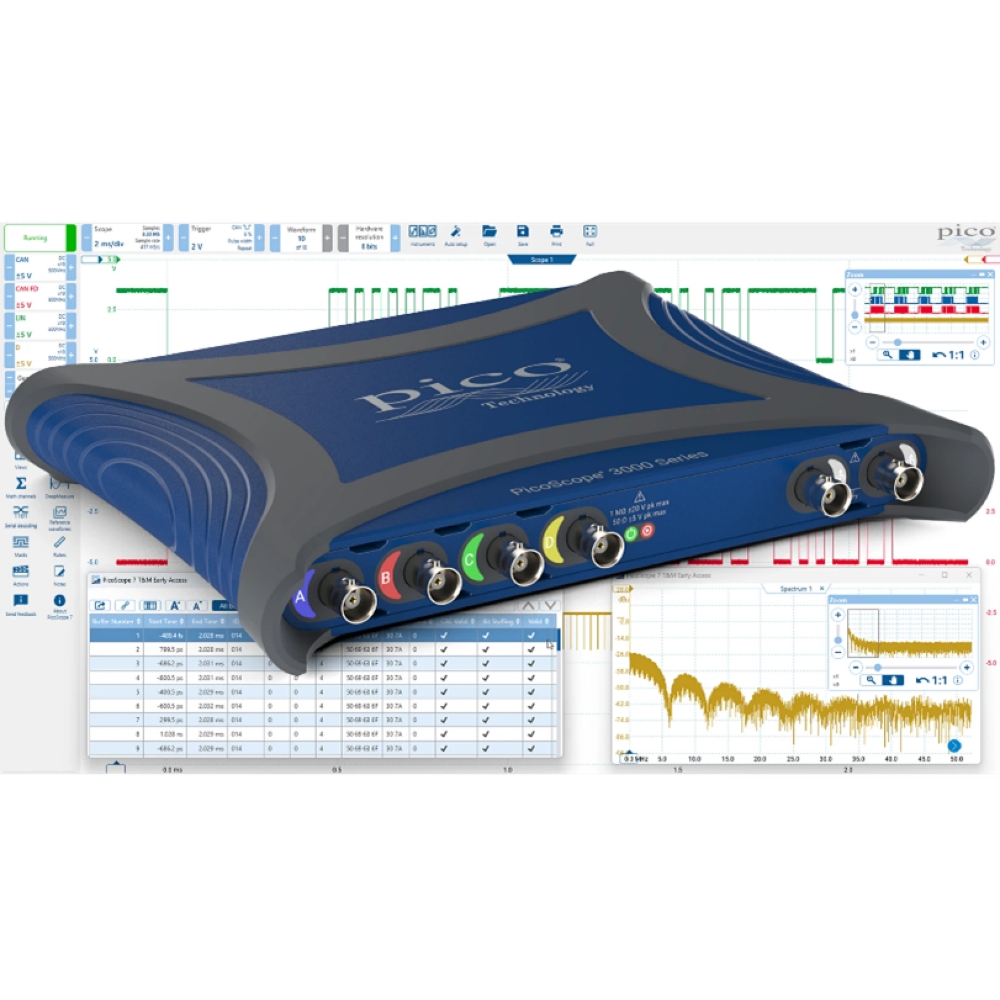

Pico Technology オシロスコープ 500 MHz 5 GS/s PicoScope 3000Eシリーズ
特徴/性能
小型、軽量、ポータブル
PicoTechnology は、最大500 MHzの帯域幅と 5 GS/s を備えた、コンパクトで軽量、ポータブルなUSB電源PCベース・オシロスコープを再定義します。。PicoScope 3000E シリーズは、USB 電源のPC オシロスコープで、MSO モデルでは4 つのアナログチャネルと16 のデジタルロジックアナライザチャネルを備えています。PicoScope 3000E オシロスコープは小型でポータブルであり、研究室でも移動中でも高度なエレクトロニクスや多様な組み込みシステム技術を扱うエンジニアに最適な高性能仕様を備えています。
最新のPicoScope 7ソフトウェア (Windows、Mac、または Linux) は使いやすく、40種類のシリアル・デコーダ、マスク・リミットテスト、一連の高度な測定および演算機能などのハイエンド機能を提供します。
独自のソフトウェアを作成または、LabVIEW や MATLAB などのアプリケーションを使用したいお客様向けに、ソフトウェア開発キット (SDK) も用意されています。
- 最大500MHzの周波数帯域
- 8及び10ビットの垂直分解能
- 16デジタル・チャンネル（MSOモデル)
- 最大5 GS/sのデータ取込(8ビットモード)
- 最大2 GSのメモリ長(8ビットモード)
- 20MHz, 200MS/s, 14ビットの任意信号ゼネレータ
- 300,000波形/秒の波形更新レート
- シリアルプロトコルデコーダ/アナライザ(40種類対応)
3000E シリーズ・ラインアップ
| モデル | 3417E & 3417E MSO | 3418E & 3418E MSO |
| 入力チャンネル数 | 4 (MSOモデルは16デジタルチャンネル付) | |
| 周波数帯域(-3 dB) | 350 MHz | 500 MHz |
| 垂直分解能 | 8 ビット、10 ビット* | |
| 最高サンプルレート(8 ビットモード) | 5 GS/s | |
| 最高サンプルレート(10 ビットモード) | 2.5 GS/s | |
| 波形メモリ | 2 GS (8 ビットモード)、1 GS (10 ビットモード) | |
| AWG周波数帯域(-3 dB) | > 20 MHz | |
* 10 ビットの場合、周波数帯は200MHzになります。
PicoScope 3000E シリーズ仕様
| 垂直 | PicoScope 3417E & 3417E MSO | PicoScope 3418E & 3418E MSO |
| 入力チャンネル数 | 4 | |
| 周波数帯域 | 350 MHz | 500 MHz |
| 立上り時間(10% - 90%、フルスケールの -2dB) | 1.2 ns | 925 ps |
| 垂直分解能 | 8 ビット, 10 ビット* | |
| 入力感度 | 50Ω(1mV/div~1V/div)、1MΩ(1mV/div~4V/div) | |
| DCオフセット精度 | ±(フルスケールの2% +200uV) | |
| 入力カップリング | 50Ω(DC)、1 MΩ(AC / DC) | |
| 入力コネクタ | BNC( f ) | |
| 入力特性 | 50Ω ± 2%、1MΩ±1%/ // 13 pF±2 pF | |
| 水直(デジタルチャンネル)・MSO のみ | ||
| 入力チャンネル数 | 16(8チャンネルのロジックボードが2つ) | |
| 最大入力周波数 | 100 MHz (200 Mbit/s) | |
| 水平(タイムベース):アナログチャンネル | ||
| 最高サンプルレート(8 ビットモード) | 5GS/s (1チャンネル使用時) | |
| 最高サンプルレート(10 ビットモード) | 2.5GS/s (1チャンネル使用時) | |
| 時間軸レンジ | 1ns/div~5000 s/div | |
| 波形メモリ長(1チャンネル) | 2 GS (8 ビットモード)、1 GS (10 ビットモード) | |
*10ビットの場合、周波数帯域は200MHzになります。
PicoScope 3000Eシリーズ仕様-ファンクション・ゼネレータ
| ファンクション・ゼネレータ | PicoScope 3417E & 3417E MSO | PicoScope 3418E & 3418E MSO |
| 標準出力信号 | 正弦波、矩形波、三角波、DC電圧、ランプアップ、ランプダウン、シンク、ガウス、正弦半波 | |
| 疑似出力信号 | ホワイトノイズ、出力電圧範囲内のオフセット&選択可能振幅 擬似乱数バイナリシーケンス(PRBS)、出力電圧範囲内で選択可能な高/低レベル、最大20 Mb/s の選択可能なビットレート |
|
| 出力周波数レンジ | 100 uHz ~ 20MHz | |
| スイープモード | アップ、ダウン、デュアル(選択可能なスタート/ストップ周波数と増分) | |
| 出力電圧範囲 | ±2V(ハイ・インピーダンス負荷)、±1V(50Ω 負荷) | |
| 出力インピーダンス | 50Ω ± 1% | |
| コネクタの種類 | フロント・パネルBNC | |
| 任意波形ゼネレータ | ||
| バッファサイズ | 32 kS | |
| 分解能 | 14ビット(出力ステップサイズは約300uV) | |
| 周波数帯域(- 3 dB) | >20MHz | |
PicoScope 3000E シリーズ仕様:一般機能
| PicoScope 3417E & 3417E MSO | PicoScope 3418E & 3418E MSO | |
| スペクトラムアナライザ | ||
| 周波数範囲 | DC~350MHz | DC~500MHz |
| ディスプレイモード | ノーマル、平均、ピークホールド | |
| FFTポイント数 | 128 から100万ポイント数まで 2 の累乗で選択可能 | |
| 自動測定機能 | ||
| オシロスコープ | Absolute area at AC/DC, AC RMS, 振幅, 皮相電力, area at AC/DC, base, クレストファクタ, サイクルタイム, DC 平均, DCパワー, デュティサイクル, エッジカウント, 立下時間, 立下エッジカウント, falling rate, 周波数, 高パルス幅,低パルス幅, 最大, 最小, negative area at AC, negative area at DC, negative duty cycle, negative overshoot, ピークツーピーク, 位相, positive area at AC, positive area at DC, 正のオーバーシュート, 力率, 無効電力, 立上時間, 立上エッジカウント, rising rate, top, 実行電力, true RMS | |
| スペクトラムアナライザ | ピーク時の周波数、ピーク時の振幅、ピーク時の平均振幅、トータルパワー、THD%、 THD dB、THD+N、SNR、SINAD、IMD |
|
| シリアルデコード | ||
| プロトコル | 10BASE-T1S, 1-Wire, ARINC 429, BroadRReach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester,DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I2C, I2S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1), Wind Sensor | |
| 一般事項 | ||
| PC接続 | USB3.0 SuperSpeed(USB2.0 互換) | |
| 電源 | 単一の USB Type-C 3 A ポートまたは USB ポートと外部 Type-C PSU (5V 3A) から電源供給 | |
| 寸法 | 221mm x 173mm x 30mm | |
| 質量 | < 0.7 kg | |
| 温度範囲 | 操作時:0℃~40 ℃ (15℃~30℃;規定精度を得る場合)、保管時:-20℃ ~ 60℃ | |
| EMC認証 | EN 61326-1:2010 およびFCC Part 15 Subpart Bに適合 | |
| 無償保証期間 | 5年 | |
| ソフトウエア | ||
| Windowsソフトウエア(64ビット) | PicoScope 7、PicoLog 6、PicoSDK(独自のアプリを作成するユーザーは、GitHub の Pico Technology organization ページですべてのプラットフォームのサンプル・プログラムを見つけることができます。 | |
| macOSソフトウエア(64ビット) | PicoScope 7、PicoLog 6、PicoSDK | |
| Linuxソフトウエア(64ビット) | PicoScope 7 ソフトウエア&ドライバ、PicoLog 6(ドライバを含む) ドライバのみをインストールする場合は、picotech.com/downloads/linux を参照してください |
|
| サポートされる言語 PicoScope 7 |
米語、英語、ブルガリア語、チェコ語、デンマーク語、ドイツ語、ギリシャ語、スペイン語、フランス語、韓国語、クロアチア語、イタリア語、ハンガリー語、オランダ語、日本語、ノルウエー語、ポーランド語、ブラジルポルトガル語、ポルトガル語、ルーマニア語、ロシア語、スロベニア語、セルビア語、フィンランド語、スウエーデン語、トルコ語、簡体字、繁体字中国語 | |
| PC要件 | プロセッサ、メモリ、ディスク容量: オペレーティング システムのポートに従う: USB 3.0 (推奨) または 2.0 (互換) | |
標準アクセサリ
- プローブ & 追加アイテム
3417E & 3417E MSO : 4 X TA536; 350 MHz, 1:1 / 10:1プローブ、 TA537; 5mmプローブ- BNCアダプタ
3418E & 3418E MSO : 4 X P1053; 500 MHz 10:1プローブ、TA563; 3.5mmプローブ- BNCアダプタ
オプション
- TA536 350 MHz プローブ (単品)
- TA562 500MHz プローブ (2本パック)
- TA532 USB-C-USB-C ケーブル 1.8m
- TA534 USB-A-USB-C ケーブル 0.9m
- TA136 20線式 25 cm デジタル MSO ケーブル
- TA139 ロジックテストクリップ12個セット
- TA537 TA536プローブ用 BNCアダプタ
- TA563 TA562プローブ用BNCアダプタ
保証期間
5年間無償保証
商品仕様
| 製品名: | PicoScope3000Eシリーズ |
|---|---|
| 型番: | 3000ESERIES |
| メーカー: | Pico Technology |
