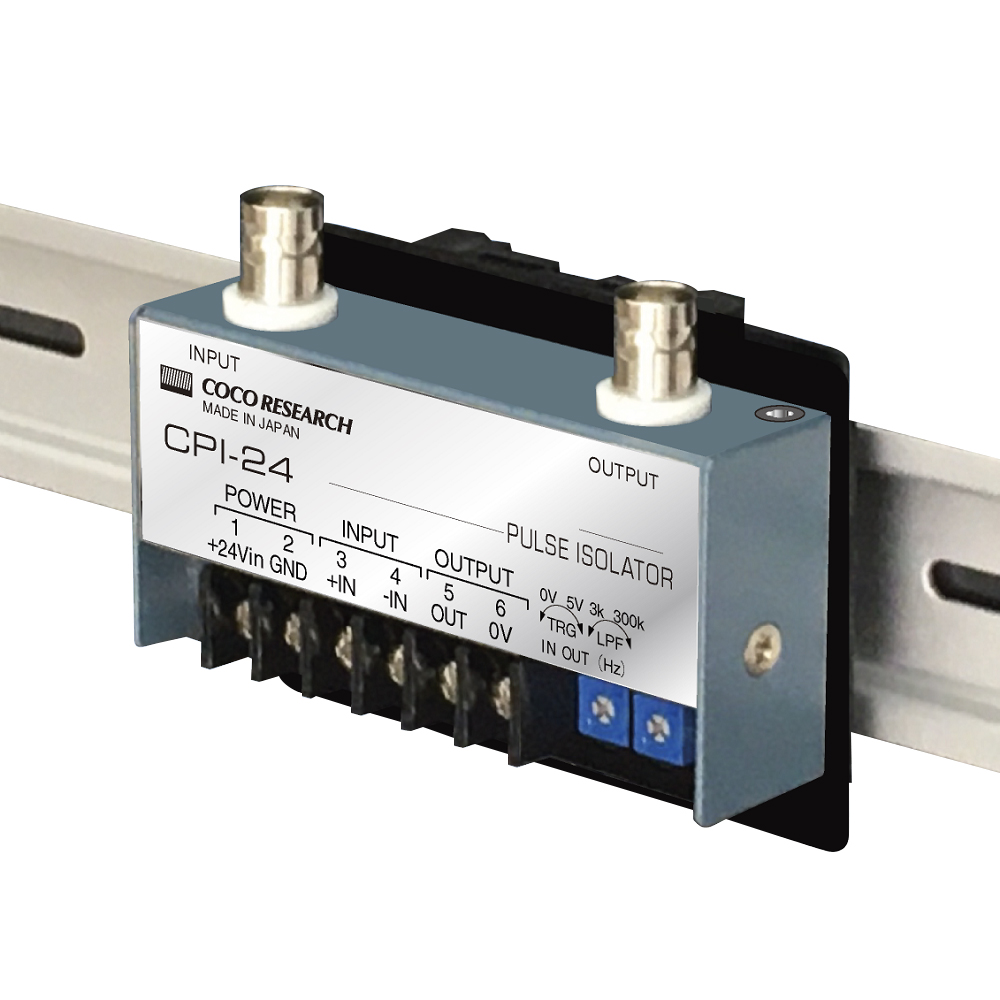

ココリサーチ BNCコネクタ付パルスアイソレータ (絶縁型信号変換器) 24V仕様 CPI-24-DN1-2

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

DINレール（35mm幅）取付タイプの300kHzまで入力可能な パルスアイソレータです。
計測ラインからのノイズ対策や盤内信号分岐にご使用いただけます。

特徴

• DINレール（35mm幅）取付タイプ
• 0Hz~300kHzまで入力可能な高速パルスアイソレータ
• トリガレベル設定可能
• 入力信号のノイズ除去用にLPFを搭載（CPI-24のみ）
• 12Vセンサ電源(絶縁)付（CPI-12のみ）
• BNCコネクタ出力(オプション)

名称	パルスアイソレータ（絶縁型信号変換器）
型式	CPI-12-DN1 / CPI-24-DN1

主な仕様

	CPI-12-DN1	CPI-12-DN1-2 (オプション)	CPI-24-DN1	CPI-24-DN1-2 (オプション)
入力周波数範囲	0~300kHz
信号最大入力レベル	±30V
入力抵抗	約1MΩ（0~12Vの入力範囲において）
トリガレベル	0~5V（VRにて可変）
ヒステリヒス	約200mV （トリガレベル0Vにて±100mV）
ローパスフィルタ	無し		0-300kHz
出力電圧レベル	0~5V（CMOSロジック）
出力電流	20mA max		40mA max
出力インピーダンス	約50Ω
出力遅延時間	1.5μs以下
入出力BNCコネクタ	-	有り	-	有り
センサ用電源出力	+12V±3% 150mA max		無し
電源範囲	DC12V（許容範囲：+10V~+18V）		DC24V（許容範囲：+22V~+26V）
消費電流	220mA max センサ電源150mA+出力電流20mA時）		30mA max
アイソレーション	信号入力・センサ電源/信号出力・供給電源		信号入力/信号出力/供給電源
使用周囲温湿度	0℃~+50℃/85%RH以下 （結露無きこと）
保存温湿度範囲	-10℃~+60℃/85%RH以下 （結露無きこと）
使用周囲雰囲気	腐食性ガスの無きこと
絶縁抵抗	DC500Vメガーにて、100MΩ以上
外形寸法	83（W）×32.5（H）×58（D）mm （BNCコネクタを除く）

保証:メーカー保証
