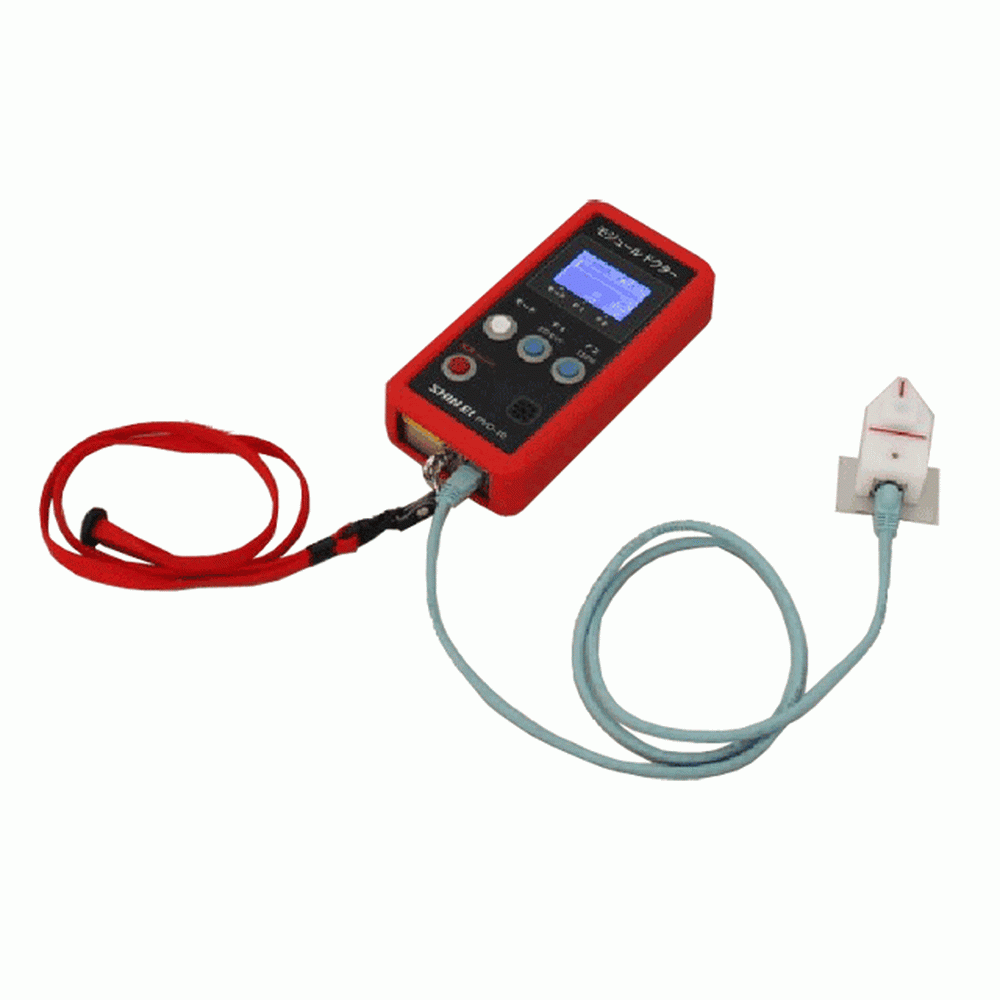

新栄電子計測器(株)太陽電池モジュールの欠陥部位検索に最適
「モジュールドクター SMD-200」
製品概要
住宅などの太陽電池の欠陥場所を特定します。
特殊センサーでモジュールのバスバー電極の表面をサーチするだけで場所を検索できます。
今までは、ストリングの欠陥モジュールを1枚づつ外して検査していましたが、
モジュールドクターを使用する事で外さずに欠陥モジュールの特定ができます。
特長
- モジュールのバスバー電極の表面をセンサーでサーチする事で、欠陥クラスターを特定できます。
- 特別な負荷装置を必要としません、通常の系統連係中に測定できます。
- モジュールのバスバー電極を流れる電流を平面電流計センサーで測定。
- 日射計を内蔵しており、日射量に応じて電流補正を行うため日射量の変化に左右されず安定した測定が行えます。
- 離れたモジュールも延長棒を使用する事で、簡単に測定できます。
- 先端のセンサーヘッド取付けは、方向自在で、縦向きや横向きを簡単に変更できます。
- センサーヘッドは地磁気や外乱磁気を自動補正(特許出願中)する機能を内蔵しているため影響を防げます。
- 小型軽量で電池駆動ですので何処でも簡単に測定できます。
- 判定結果はブザーの鳴る周期間隔で判断できるので、表示を見る必要がありません。
- 結果表示は、バーグラフメーター表示ですぐ解ります。
- 使いやすい2つのボタンの簡単操作です。
ボタンで簡単にゼロ合わせや100%ボタンで感度微調整が行えます。
(1)測定の前のゼロ点の設定(モジュールの表面20Cm上方向浮かせた点)
(2)正常時電流で100%設定(正常に動作して居るモジュールのバスバーの上) - Ipm電流設定機能
モードボタンを2秒押すと設定モードと成ります。
測定するモジュールのIpmレンジに設定して下さい。

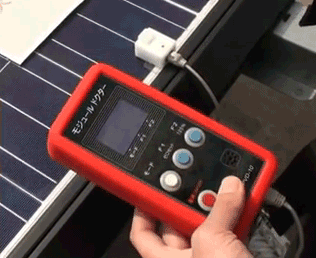

太陽電池パネルの測定
- センサーを当ててモジュールの血管位置を特定します

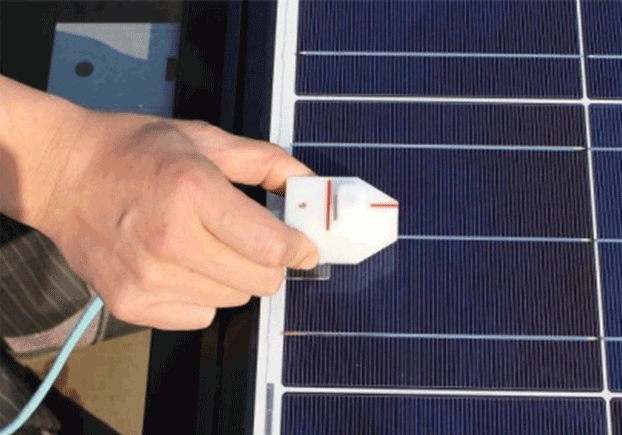

- バスバー電極の上をセンサーで測定
- セルに欠陥が有ると電気が流れません
- 延長棒の取り付けも簡単

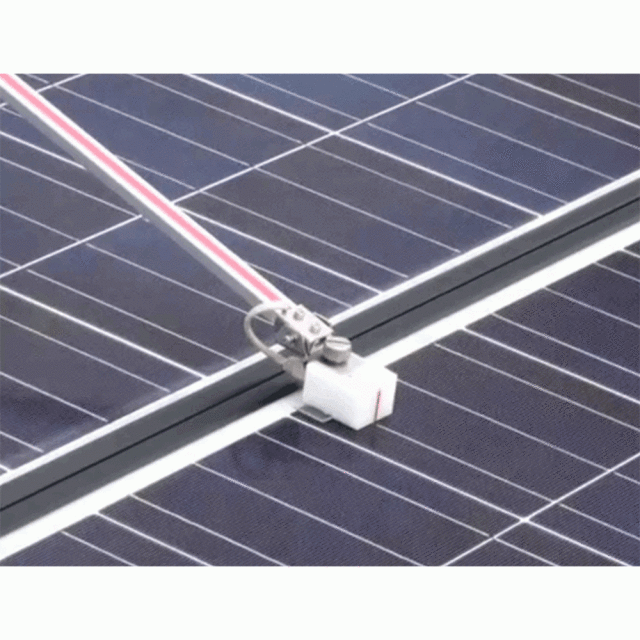

- 延長棒を使用して離れたモジュールを検査
- バスバー以外の所は電気が流れません
- 欠陥セルや断線が有るとバスバー電極に電気が流れません。
- 薄膜も背面の電極位置を検索すれば断線確認できます。
基本仕様
欠陥検出 | ・結晶系=クラスター単位 ・薄膜系=モジュール単位 |
検出方式 | ・バスバー電極に流れる電流を磁界から非接触で電流測定します。 |
Ipmレンジ | ・5段階(2・3・4・5・6A以上) |
感度自動補正機能 | ・日射強度でIpm毎に設定されてます。 |
結果表示 | ・数値表示 0~100%表示 ・バーグラフメーター表示、0~100%表示 |
判定ブザー | ・音の周波数で電流値を表します。 50%以上の電流で2kHZの音が鳴り始め 100%電流で3kHzまで周波数変化します。 |
表示器 | ・LCD青色グラフィック表示器 |
電源 | ・単3形アルカリ乾電池 4本 |
電池寿命 | ・4時間 (自動電源OFF機能 付き5分) |
使用温湿度範囲 | ・温度 10℃~+40℃ ・湿度 30~85%RH(結露なきこと) |
筐体寸法(mm) | ・W=85mm H=40mm D=171mm |
質量 | ・約550g |

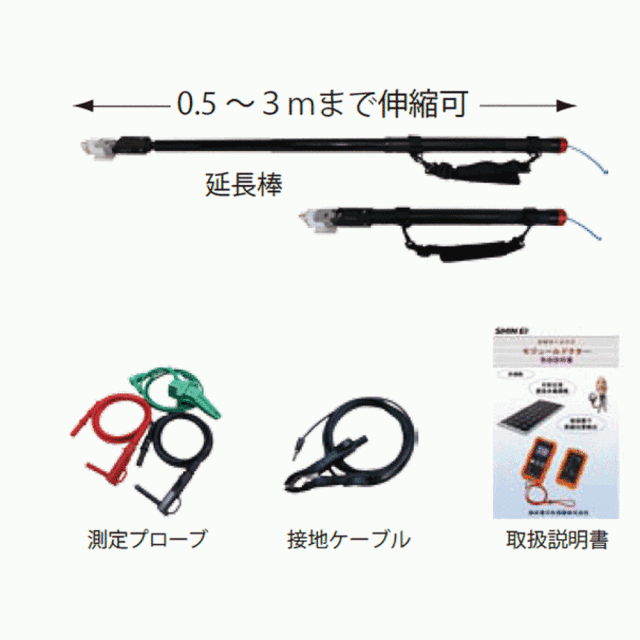

付属品 | ・センサーヘッド1個 ・延長棒 2.5m 1本 ・単3形アルカリ乾電池 4本 ・収納ケース |
保証:1年間保証
校正:対象外
商品仕様
製品名: | SMD-200 |
---|---|
型番: | SMD-200 |
メーカー: | 新栄電子計測器 |
