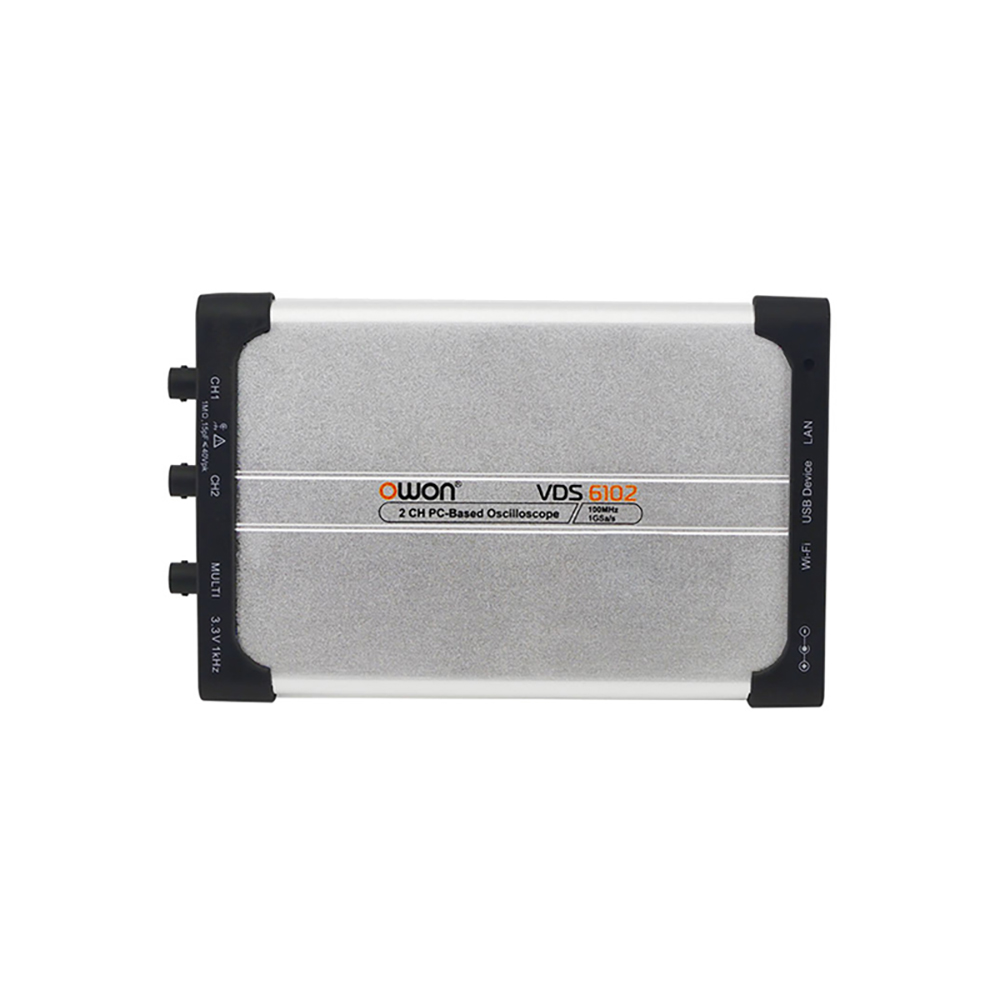

owon VDS6000シリーズ 2チャンネル PCベース・オシロスコープ
特長
- 周波数帯域： 100MHz
- 2チャンネル
- サンプルレート： 最高 1Gサンプル/秒
- 最大垂直軸分解能： 14ビット（VDS6102A）, 8ビット（VDS6102）
- レコード長： 10M
- 5MHz信号発生器を標準装備
- SCPIコマンドをサポート
- 電源： USB Type-Cからの給電、または5〜15VのDC電源
- インターフェース：USB Type-C, LAN, WiFi（オプション）
仕様
| モデル | VDS6102 | VDS6102A | |||
|---|---|---|---|---|---|
| 周波数帯域 | 100MHz | 100MHz | |||
| チャンネル数 | 2 | ||||
| サンプルレート | 最高1Gサンプル/秒 | ||||
| 水平軸スケール | 5ns/div～100s/div,step by 1～2～5 | ||||
| アクイジション・モード | sample, peak detect, average | ||||
| レコード長 | 10M | ||||
| 入力カップリング | DC, AC, GND | ||||
| 入力インピーダンス | 1MΩ ± 2% // 15pF ± 5 pF | ||||
| 垂直軸スケール | 2mV/div～5V/div | ||||
| 垂直軸分解能 | 8ビット | 最大14ビット | |||
| 最大入力電圧 | 40 V (DC + AC Peak) | ||||
| プローブ減衰比 | 1X,10X,100X,1000X | ||||
| 垂直レンジ | ±2 V (2 mV/div – 50 mV/div)； ±20 V (100 mV/div – 500m V/div)； ±40 V (1 V/div – 5 V/div) |
||||
| トリガ・タイプ | edge, video, slope, pulse | ||||
| トリガ・モード | auto, normal, single | ||||
| 自動計測 | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, -Duty | ||||
| インターフェース | USB (Typ-c)；LAN, WiFi（オプション） | ||||
| 消費電力 | ≤8W | ||||
| 寸法(W × H × D) | 190mm×120mm×18mm | ||||
| 重量 | 約0.38 kg | ||||
| 信号発生器 | |
|---|---|
| 標準波形 | Sine (0.1 Hz - 5 MHz), Square（0.1 Hz-200 kHz), Ramp（1 Hz-10 kHz), Pulse（1 Hz-10 kHz） |
| サンプルレート | 25Mサンプル/秒 |
| チャンネル数 | 1 |
| 分解能 | 10ビット |
| 振幅範囲 | 10mVpp - 5Vpp |
| DCオフセット範囲 (AC+DC) | ±2.5V |
| 出力インピーダンス | 50 Ω （代表値） |
商品仕様
| 製品名: | VDS6102A |
|---|---|
| 型番: | VDS6102A |
| メーカー: | owon |
