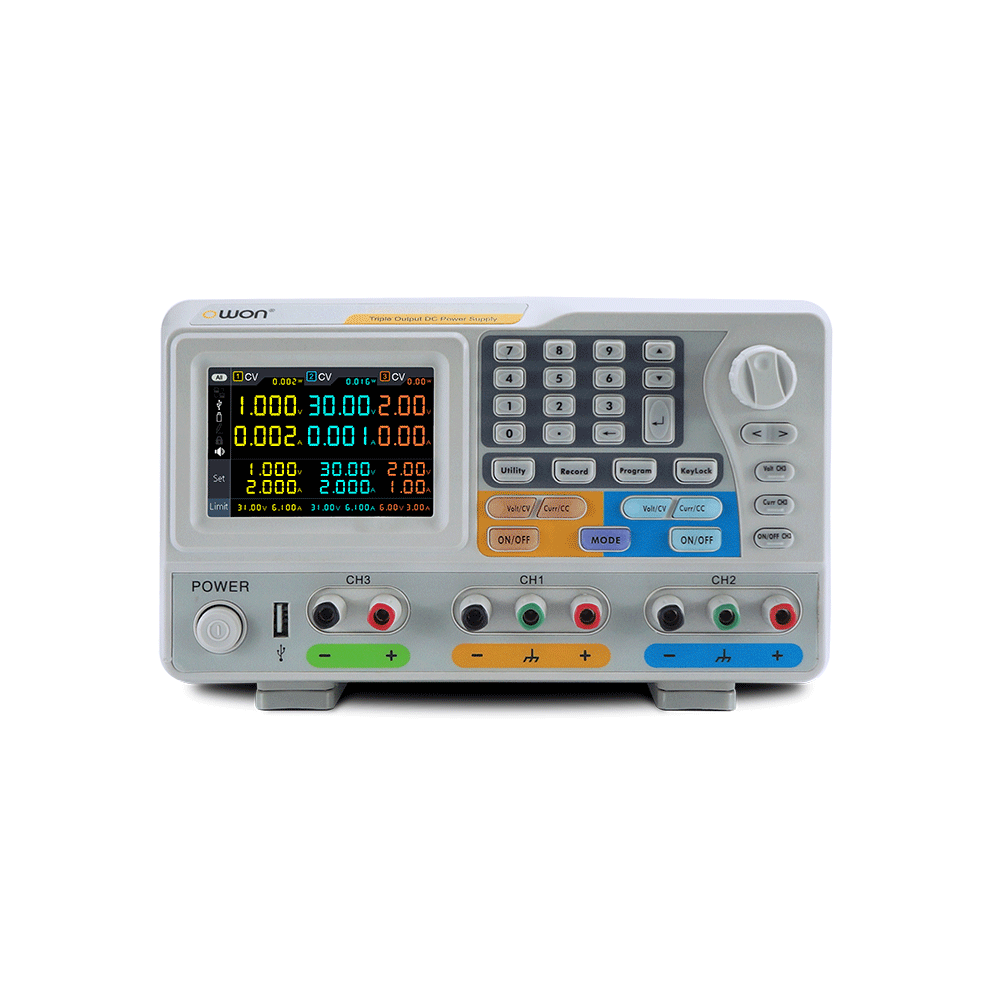

owon ODPシリーズ 3チャンネル電源 ODP6033

owon ODPシリーズ 3チャンネル電源 ODP6033

定価: ¥72,600(税込)
価格: ¥72,600 (税込)
メーカー： owon
型番： ODP6033
数量: 台
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

owon ODPシリーズ 3チャンネル電源

特長

  • 3チャンネル
  • リニア・レギュレーション： 低リプル/ノイズ
  • 最大出力： 198W, 378W
  • 出力分解能： 1mV / 1mA
  • シーケンス出力（CH1, CH2のみ）： 100ステップ
  • データ・ロギング機能： 出力電圧/電流をモニタしロギング、結果をリストまたはグラフで表示
  • CH1とCH2は並列または直列接続可能
  • 4インチLCD
  • インターフェース： USBホスト, USBデバイス, RS232, LAN
  • SCPIコマンドをサポート

製品詳細

  • 独立した３つの出力チャンネル
    3電源ユニットとして機能します。
    CH1とCH2は並列接や直列に接続することでチャンネル結合して、出力範囲を広げることができます。
  • データ・ロギング機能
    出力電圧/電流をモニタしロギング、結果をリストやグラフで表示します。
  • シーケンス出力（CH1, CH2のみ）
    出力電圧/電流をモニタしロギング、結果をリストやグラフで表示します。
  • CV/CC自動スイッチ
    負荷に応じて、出力はCV/CCモードを自動的に切り替えます。
    動作例を挙げると、電圧10V、電流1Aに設定した場合に、実際の電流が1A以下の場合、電源ユニットはCVモードで動作し、電圧10Vを維持します。
    実際の電流が1Aより大きい場合、電源ユニットは自動的にCCモードに切り替わり、電流1Aを維持します。
    CV/CC自動スイッチは、電源ユニット内で実行され、ユーザーが操作する必要ありません。
  • 低リップル/低ノイズ
    ODPシリーズはリニア・レギュレーションなので超低リプルと超低ノイズを特長としています。

仕様

モデル ODP3033 ODP3063 ODP6033
チャンネル数 3チャンネル 3チャンネル 3チャンネル
最大出力 198W 378W 378W
出力レンジ 0-30V / 0-3A
0-30V / 0-3A
0-6V / 0-3A		 0-30V / 0-6A
0-30V / 0-6A
0-6V / 0-3A		 0-60V / 0-3A
0-60V / 0-3A
0-6V / 0-3A
ディスプレイ
サイズ 4 インチカラー LCD 4 インチカラー LCD 4 インチカラー LCD
解像度 480 x 320 ピクセル 480 x 320 ピクセル 480 x 320 ピクセル
機械的仕様
 寸法(W x H x D) 250 x 158 x 358 (mm) 250 x 158 x 358 (mm) 250 x 158 x 358 (mm)
 重量 約9.8 kg 約12.0 kg 約12.0 kg

指定された動作環境下で連続して少なくとも30分間実行された機器に基づく仕様

モデル ODP3033 ODP3063 ODP6033 全ての3 モデル
チャンネル CH1 CH2 CH1 CH2 CH1 CH2 CH3
出力定格
（0℃-40℃）		 電圧 0 - 30V 0 - 30V 0 - 60V 0 - 6V
電流 0 - 3A 0 - 6A 0 - 3A 0 - 3A
負荷レギュレーション 電圧 ≤0.01% + 3mV ≤0.01% + 3mV ≤0.01% + 3mV ≤0.01% + 3mV
電流 ≤0.01% + 3mA ≤0.01% + 3mA ≤0.01% + 3mA ≤0.01% + 3mA
ライン・レギュレーション 電圧 ≤0.01% + 3mV ≤0.01% + 3mV ≤0.01% + 3mV ≤0.01% + 3mV
電流 ≤0.01% + 3mA ≤0.01% + 3mA ≤0.01% + 3mA ≤0.01% + 3mA
設定分解能 電圧 1mV 1mV 1mV 1mV
電流 1mA 1mA 1mA 1mA
リードバック分解能 電圧 1mV 1mV 1mV 1mV
電流 1mA 1mA 1mA 1mA
設定精確度
(25℃ ± 5℃)
(within 12 months)		 電圧 ≤0.03% + 10mV ≤0.03% + 10mV ≤0.03% + 10mV ≤0.03% + 10mV
電流 ≤0.1% + 8mA ≤0.1% + 8mA ≤0.1% + 8mA ≤0.1% + 5mA
リードバック確度
(25℃ ± 5℃)		 電圧 ≤0.03% + 10mV ≤0.03% + 10mV ≤0.03% + 10mV ≤0.03% + 10mV
電流 ≤0.1% + 8mA ≤0.1% + 8mA ≤0.1% + 8mA ≤0.1% + 5mA
リップル/ノイズ
(20Hz - 20MHz)		 電圧(Vp-p) ≤4mVp-p ≤4mVp-p ≤4mVp-p ≤3mVp-p
電圧(rms) ≤1mVrms ≤1mVrms ≤1mVrms ≤1mVrms
電流(rms) ≤5mArms ≤5mArms ≤5mArms ≤4mArms
出力温度係数
(0℃ - 40℃)		 電圧 ≤0.03% + 10mV ≤0.03% + 10mV ≤0.03% + 10mV ≤0.03% + 10mV
電流 ≤0.1% + 5mA ≤0.1% + 5mA ≤0.1% + 5mA ≤0.1% + 5mA
リードバック温度係数 電圧 ≤0.03% + 10mV ≤0.03% + 10mV ≤0.03% + 10mV ≤0.03% + 10mV
電流 ≤0.1% + 5mA ≤0.1% + 5mA ≤0.1% + 5mA ≤0.1% + 5mA
並列設定確度 電圧 ≤0.02% + 5mV ≤0.02% + 5mV ≤0.02% + 5mV ≤0.02% + 5mV
電流 ≤0.1% + 30mA ≤0.1% + 30mA ≤0.1% + 30mA ≤0.1% + 30mA
シーケンス出力 ステップ 100 100 100 100
時間設定 秒 秒 秒 秒
データ・ロギング 10kポイント(電圧, 電流と電力データ)  10kポイント(電圧, 電流と電力データ)  10kポイント(電圧, 電流と電力データ)  10kポイント(電圧, 電流と電力データ)
動作温度 0 - 40℃ 0 - 40℃ 0 - 40℃ 0 - 40℃
インターフェース USBホスト, USBデバイス, RS232, LAN USBホスト, USBデバイス, RS232, LAN USBホスト, USBデバイス, RS232, LAN USBホスト, USBデバイス, RS232, LAN
