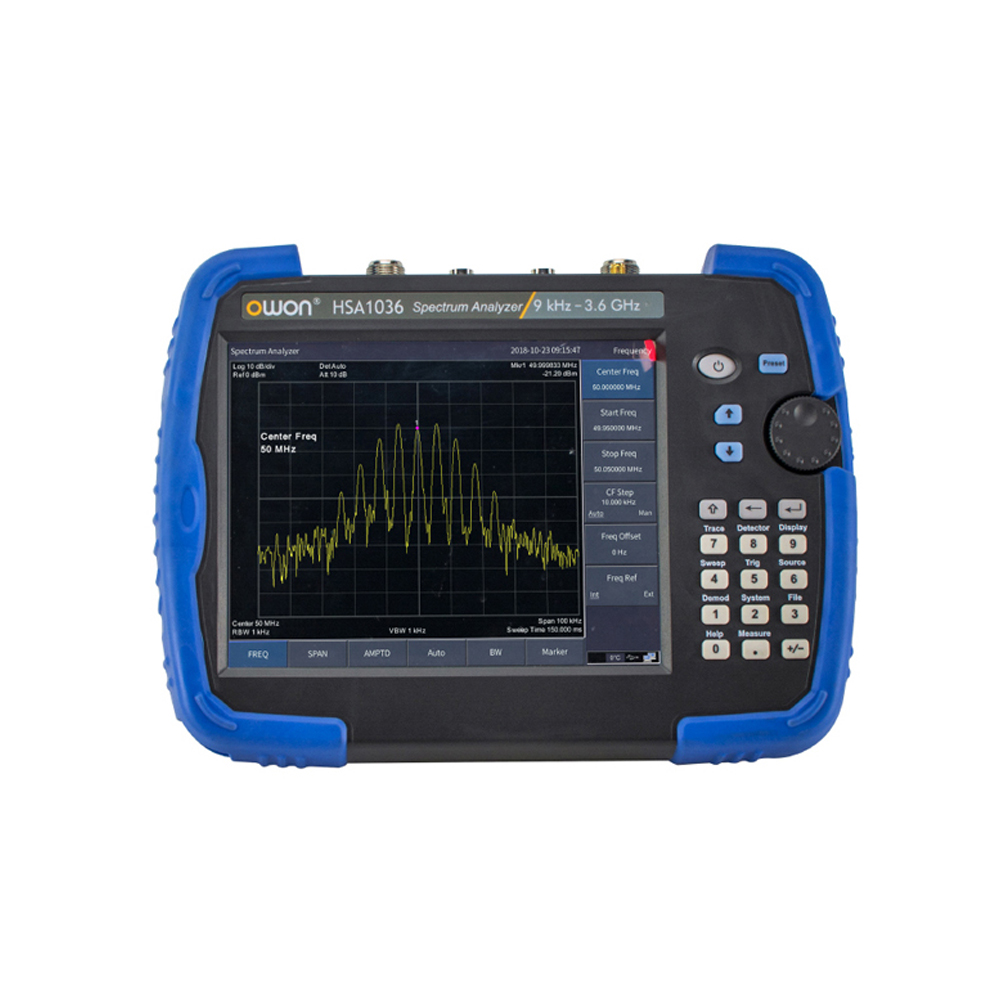

owon HSA1000シリーズ ハンドヘルド・スペクトラム・アナライザ
特長
- 周波数範囲： 9kHz～3.6GHz
- 表示平均ノイズレベル（DANL）： -160dBm
- 位相ノイズ： -80dBc/Hz @1Gz, 10KHzオフセット
- レベル測定確度： <1.5dB
- 分解能帯域幅（RBW）： 最小10Hz
- GPS受信機を標準装備
- EMIフィルタ、準尖頭値検波器
- 最高3.6GHzトラッキング・ジェネレータ（TGモデル）
- 視野角が広い 8インチIPSタッチスクリーン・ディスプレイ
- 4～6時間駆動できるリチウムイオン電池
| モデル | 周波数レンジ | RBW | 位相ノイズ（代表値） | トラキング・ジェネレータ |
| HSA1016 | 9kHz - 1.6GHz | 10Hz - 3MHz | <-80dBc/Hz | |
| HSA1016-TG | 9kHz - 1.6GHz | 10Hz - 3MHz | <-80dBc/Hz | √ |
| HSA1036 | 9kHz - 3.6GHz | 10Hz - 3MHz | <-80dBc/Hz | |
| HSA1036-TG | 9kHz - 3.6GHz | 10Hz - 3MHz | <-80dBc/Hz | √ |
仕様
| モデル | HSA1016(TG) | HSA1036(TG) |
| 周波数範囲 | 9kHz - 1.6 GHz | 9kHz - 3.6 GHz |
| 周波数分解能 | 1Hz | |
| エージングレート | <1ppm/Year | |
| 位相ノイズ（fc=1GHz） | <-80 dBc/Hz @10 kHz offset | |
| 分解能帯域幅（RBW）（-3dB） | 10 Hz to 500 kHz (1-10 steps by sequence), 1 MHz, 3 MHz | |
| ビデオ帯域幅（VBW）（-3dB） | 10Hz to 3MHz | |
| 表示平均ノイズレベル（DANL） | (入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃, 入力インピーダンス=50Ω、RBW 1Hzにノーマライズ |
|
| 1MHz-10MHz | -160dBm (Typical) | |
| 10MHz-1GHz | -160dBm (Typical) | |
| 1GHz-1.6GHz | -158dBm (Typical) | |
| 1GHz-3.6GHz | -158dBm (Typical) | |
| 検波器 | Positive-peak, negative-peak, sample, normal, RMS | |
| トレース機能 | Clear write, Max Hold, Min Hold, View, Blank, Average | |
| レベル単位 | dBm,dBuW,dBpW,dBmV,dBuV, W,V | |
| トラッキング・ジェネレータ （TGモデル） |
100 kHz-1.6 GHz | 100 kHz-3.6 GHz（トラキング・ジェネレータ） 35 MHz-3.6 GHz（シグナル・ジェネレータ） |
| 出力レベル範囲（TGモデル） | -30 dBm-0 dBm | |
| 出力レベル分解能（TGモデル） | 1dB | |
| 通信インターフェース | USB HOST, USB DEVICE, LAN, earphone port | |
| ディスプレイ | 8 inch touch LCD | |
商品仕様
| 製品名: | HSA1036-TG |
|---|---|
| 型番: | HSA1036-TG |
| メーカー: | owon |
