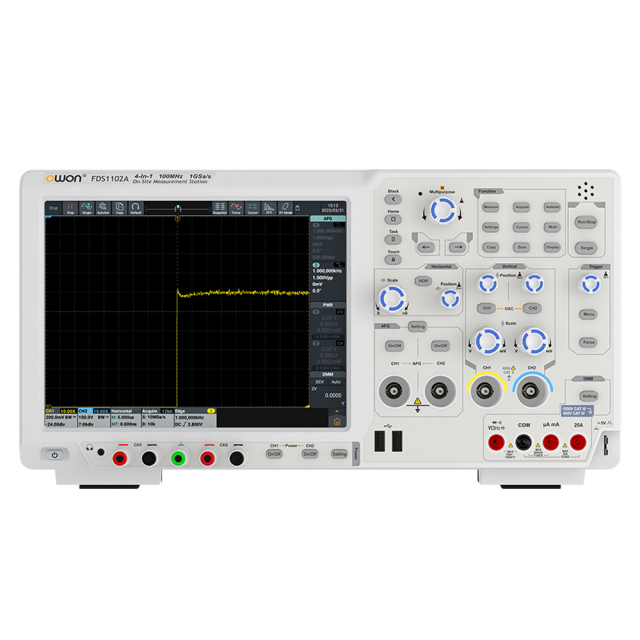

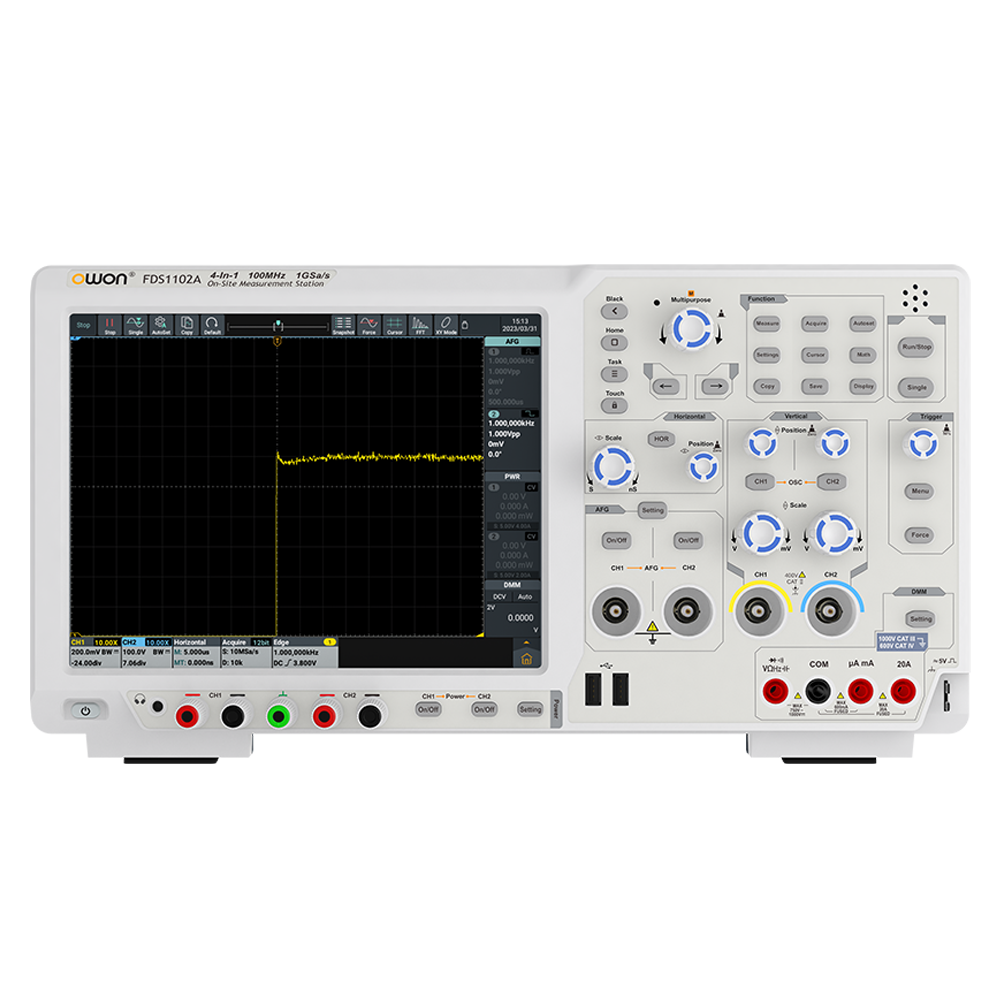

owon FDS1000シリーズ マルチファンクション・オシロスコープ FDS1102
特長
- オシロスコープ+ファンクション・ジェネレータ+直流電源+DMM 4種の機能を１台に統合
- 様々なトリガ・タイプ：エッジ、スロープ、パルス幅、ラント、ウインドウ、タイムアウト、N番めエッジ、ビデオ、ロジック、シリアル・バス など
- FRA（周波数応答解析）機能
- アンドロイドを採用、新しい体験と可能性
- 外部HDMIディスプレイ、マウス、キーボードをサポート、編集操作を容易にします
- カメラ、マイクロフォン、スピーカー、ヘッドフォンをサポート、教育方法が拡がります
- 豊富なインターフェース: USBホストx4, USBデバイス, LAN, HDMI
- 10.4 インチ 高画質タッチ・スクリーン
オシロスコープ仕様
| 周波数帯域 | 100MHz | |
| サンプル・レート | 1GS/s | |
| 垂直軸分解能 | 8bits | |
| チャンネル数 | 2 | |
| 入力インピーダンス | 1MΩ ± 2%, in parallel with 15pF ± 5pF | |
| 入力カップリング | DC, AC, and GND | |
| レコード長 | 10M | |
| 水平軸スケール（s/div） | 2ns/div - 1000s/div, step by1 - 2 - 5 | |
| 最大入力電圧 | 1MΩ ≤ 300Vrms; | |
| 垂直軸スケール | 1mV/div - 10V/div (at input) | |
| カーソル測定 | △V, and △T between cursors, △V and △T between cursors, and auto- cursors | |
| 自動測定 | Period, Frequency, +Pulse Width, -Pulse Width, Rise Time, Fall Time, Screen Duty, +Duty Cycle, -Duty Cycle, PK-PK, RMS, Overshoot, Max, Min, Top, Cycle RMS, Base, Amplitude, Preshoot, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area、Cycle Area, Delay A→B, Delay A→B, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| 波形演算 | ＋, －, ×, ÷, FFT, User Defined Function, digital filter | |
| 波形保存 | 128MB,100 waveforms | |
| リサージュ図 | 周波数帯域 | full bandwidth |
| 位相差 | ±3 degrees | |
| トリガ・タイプ | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, LIN, CAN | |
| ビデオ規格（トリガ） | NTSC, PAL and SECAM standard | |
| トリガ・モード | Auto, Normal, and Single | |
| インターフェース | HDMI ; USB device *1, USB Host *4 ; Trig Out(P/F) ; LAN ; earphone | |
| 周波数カウンタ | 使用可能 | |
| WIFI（オプション） | 使用可能 | |
| ディスプレイ | 10.4 inch（1024×768）touch LCD | |
電源仕様
| チャンネル | CH1/CH2 | |
| 定格出力 （0℃-40℃） |
電圧 | 0-15V |
| 電流 | 0-3A | |
| 最大電力 | 15W | |
| 測定分解能 | 電圧 | 10mV |
| 電流 | 10mA | |
マルチメーター仕様
| 分解能 | 4½ digits | ||
| 周波数応答 | (40 - 1000) Hz | ||
| オート・レンジ | √ | ||
| 真の実効値 | √ | ||
| 測定アイテム | 電圧、電流、キャパシタンス、抵抗、周波数、デューティ比、導通テスト、ダイオード・テスト | ||
ファンクション・ジェネレータ仕様
| 最高周波数 | 50MHz |
| サンプル・レート | 300MS/s |
| チャンネル数 | 2 |
| 出力振幅範囲（50Ω負荷） | 1mVpp - 5Vpp |
| 波形長 | 8K |
