PICOTEST P9600Aシリーズ
小型・低ノイズ・オートレンジ直流電源 P9611A GC 60V/6A/150W・GPIB&USB-I/F付
特長
- オートレンジ方式直流電源
定格電力内で電圧と電流を広い範囲でフレキシブルに設定できるオートレンジ方式を採用しています。
P9611Aの場合、60V/2.5A、30V/5A、25V/6Aのように150Wの範囲で無段階で可変して出力することができます。
この1台で一般的な固定レンジ直流電源数台分の働きをしコストを低減します。 - 小柄・軽量・低ノイズスイッチング電源
ミックド・モードにより、リニア電源の良さとスイッチング電源の良さを両立しています。
P9610Aの場合、電源ノリップル/ノイズは、0.35mVrms以下、2mVpp以下
P9611Aの電源リップル/ノイズは、0.5mVrms以下、3mVpp以下となっています。 - 高速応答性
P9610A/P9611Aは、負荷電流が大きく変化した場合のトランジェント・リカバリー時間は高速応答性を持っています。
P9610Aの場合7Aの負荷電流から3.5Aになった場合に、16.3μsで15mV以内に収まります。
P9611Aでも同様です。 - シーケンス機能
最新のデジタル回路は、さまざまなタイミングで電源のON/OFFを行う必要が有ることが有ります。
P9610A/P9611Aは、電圧・電流・時間を最大7ステップまで登録することができます。
時間設定には、ランプ時間(一定の傾きで上昇/下降)を設定することも可能です。 - 直列・並列運転、多出力が可能(P9610A)
P9610Aは、マスタ/スレーブ動作により、直列運転、並列運転、多出力電源を構成することができます。
最大7台まで可能ですので、直列で252V/3A、並列では15V/49Aまで出力することが可能です。 - OVP、OCP、OTP機能
P9610A/P961Aは、過電圧保護(OVP)、過電流保護(OCP)、加熱保護(OTP)の機能が有ります。
これは、電源やDUT(Devcice Under Test:比測定物)を保護するために有ります。 - 優れた出力保護機能
P9610A/P9611Aは優れた出力保護機能を持っています。
連続的な短絡や1秒間に13回の断続的短絡にも耐えることができます。
不意な短絡などの異常に備えることができます。 - 外部センス端子を装備(P9610A)
P9610Aは本体と接続する負荷の間で電圧が降下するのを補償するため、電圧センス端子を設けています。
電源スイッチの右側のコネクタ左側のS+/S-に接続します。 - 静音設計された高効率ファン
P9610A/P9611Aには、効率的な冷却システムを採用しています。
先進の技術を使ってファンの騒音を低減しています。
仕様
項目 | P9610AC | P9611AC | |
定格出力 0℃~40℃) |
電圧 | 0~36V | 0~60V |
電流 | 0~7A | 0~6A | |
プログラミング確度 出力の%+オフセット) |
電圧 | 0.05% + 10mV 1年(25℃±5℃) | |
電流 | 0.2% + 10mA 1年(25℃±5℃) | ||
リードバック確度 出力の%+オフセット) |
電圧 | 0.05% + 5mV 1年(25℃±5℃) | |
電流 | 0.15% + 5mA 1年(25℃±5℃) | ||
リップルとノイズ (20Hz~20MHz) |
電圧 | 0.35mVrms以下、2mVp-p以下 | 0.5mVrms以下、3mVp-p以下 |
電流 | 2mA rms 以下 | ||
コモンモード 電流 |
1.5μA rms 以下 | ||
負荷 変動 (出力の%+オフセット) |
電圧 | ±(0.01% + 2mV)以下 | |
電流 | ±(0.01% + 250μA)以下 | ||
入力変動 (出力の%+オフセット) |
電圧 | ±(0.01% + 2mV)以下 | |
電流 | ±(0.01% + 250μA)以下 | ||
プログラミング分解能 | 電圧 | 1mV | |
電流 | 0.21mA | 1mA | |
リードバック分解能 | 電圧 | 1mV | |
電流 | 0.1mA | 0.21mA | |
表示分解能 | 電圧 | 1mV | 10mV |
電流 | 0.1mA | 1mA | |
トランジェント応答時間 | 30μs以下 | 50μs以下 | |
(電流負荷を全負荷から半負荷にした場合に電圧が15mV以内に戻るリカバリ時間) | |||
GPIBコマンド処理時間 | 2ms以下(MEASureコマンドのリードバック時間) | ||
出力プログラミングレンジ | 電圧 | 0~37.8V | 0~60V |
電流 | 0~7.35A | 0~6A | |
温度係数 ±(出力の%+オフセット) |
電圧 | 0.01% + 3mV | 0.01% + 10mV |
電流 | 0.02% + 3mA | ||
(30分ウォームアップ後の1℃当りの最大の変化量) | |||
安定度 (出力の%+オフセット) |
電圧 | 0.02% + 1mV | 0.05% + 10mV |
電流 | 0.1% + 1mA | 0.15% + 2mA | |
(30分ウォームアップ後の1℃当りの最大の変化量) | |||
電圧のプログラミング速度 | 全負荷立上り | 40ms以下(0-36V、全負荷) | 100ms以下(0-60V、全負荷) |
全負荷立下り | 40ms以下(36-0V、全負荷) | 50ms以下(60-0V、全負荷) | |
無負荷立上り | 20ms以下(0-36V、無負荷) | 35ms以下(0-60V、無負荷) | |
無負荷立下り | 400ms以下(36-0V、無負荷) | 500ms以下(60-0V、全負荷) | |
抵抗負荷を用いて、設定した出力電圧の1%以内に収まる最大時間。コマンド処理時間を除く | |||
一般仕様 | |||
電源電圧 | 100V~120V(115Vレンジ)又は220V~240V(230Vレンジ) | ||
電源周波数 | 47Hz~63Hz | ||
消費電力 | 最大 400VA | ||

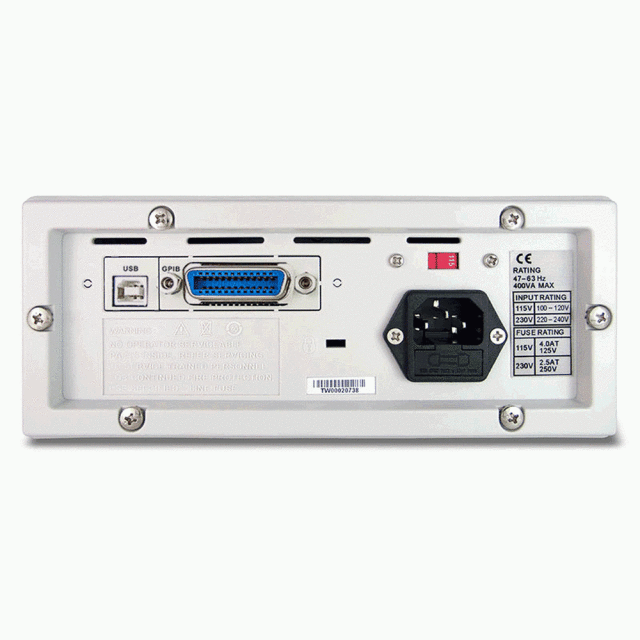

インターフェース | USB付:P9610AC、P9611AC USB&GPIB付:P9610AGC、P9611AGC | ||
動作温度 | 0℃~40℃ | ||
寸法・質量 | 214.6(W)x88.6(H)x280(D) mm・2.5kg以下 |
注)仕様の確度は、25℃で校正されていて電源投入後1時間ウォームアップ後のものです。
付属品: 英文取説・電源コード
保証:1年間保証
校正:別途料金
商品仕様
製品名: | P9611A-GC |
---|---|
型番: | P9611A-GC |
メーカー: | ピコテスト |
