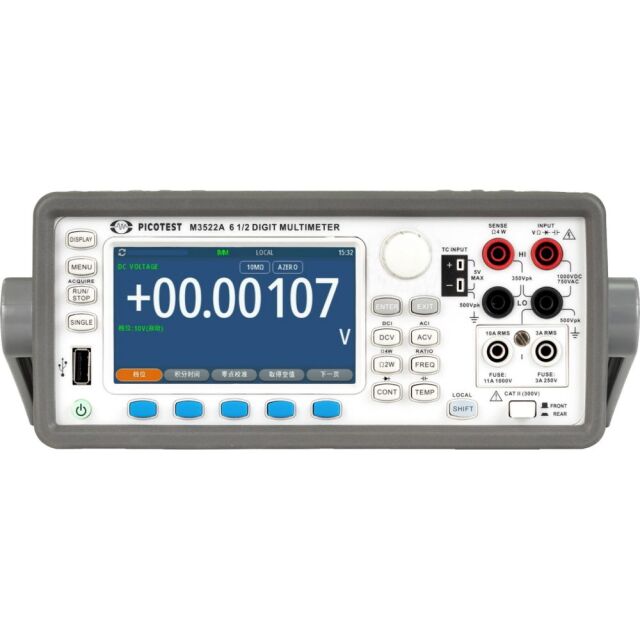

高性能 6.5桁グラフィカル・デジタル・マルチメータ M3522A
特長
- 4.3"大型カラー画面を採用
数値表示/チャート表示/ヒストグラム表示より選択 - USBメモリにスクリーン・コピーを保存可能
- 測定値をUSBメモリに保存可能
- 最高100K reading/秒
- 最高7.5M readingまで保存できる大容量メモリ
- 統計表示/デュアル測定表示/3chDC電圧測定が可能
- 電源投入後約2秒で立ち上がる高速パワーアップ
- 熱電対、RTD、サーミスタの温度測定をサポート
- LAN/USBインタフェースを標準装備
- GPIBまたはRS232Cインタフェースがオプション選択可能
- ユニバーサル電源入力(100-240V)を採用
DC特性
| ファンクション | ? レンジ*2 | 分解能 | 入力抵抗 | 確度/年 (%)*2 | |||
DC電圧 |
100.0000mV | 0.1μV | >10GΩ | 0.0050+0.0035 | |||
| 1.000000V | 1.0μV | >10GΩ | 0.0035+0.0005 | ||||
| 10.00000V | 10μV | >10GΩ | 0.0030+0.0004 | ||||
| 100.0000V | 100μV | 10MΩ | 0.0045+0.0006 | ||||
| 1000.000V | 1mV | 10MΩ | 0.0045+0.0010 | ||||
| ファンクション | レンジ | 分解能 | シャント抵抗 | 確度/年 (%)??? | |||
| DC電流 | 1.000000 μA | 1 pA | 0.050+0.025 | ||||
| 10.00000 μA | 10 pA | 0.050+0.025 | |||||
| 100.0000 μA | 100 pA | 0.050+0.025 | |||||
| 1.000000 mA | 1 nA | 0.050+0.020 | |||||
| 10.00000 mA | 10 nA | 0.050+0.020 | |||||
| 100.0000 mA | 100 nA | 5.1Ω | 0.050+0.005 | ||||
| 1.000000 A | 1 μA | 0.1 Ω | 0.100+0.010 | ||||
| 3.00000 A | 10μA | 0.1 Ω | 0.200+0.020 | ||||
| 10.00000 A | 10μA | 0.005 Ω | 0.220+0.025 | ||||
| ファンクション | レンジ | 分解能 | テスト電流 | 確度/年 (%)??? | |||
| 抵抗*4 | 100.0000Ω | 100 μΩ | 1 mA | 0.010+0.004 | |||
| 1.000000kΩ | 1 mΩ | 1 mA | 0.010+0.001 | ||||
| 10.00000kΩ | 10 mΩ | 100 μA | 0.010+0.001 | ||||
| 100.0000kΩ | 100 mΩ | 10 μA | 0.010+0.001 | ||||
| 1.000000MΩ | 1 Ω | 10 μA | 0.010+0.001 | ||||
| 10.00000MΩ | 10 Ω | 1 μA | 0.040+0.001 | ||||
| 100.0000MΩ | 100 Ω | 1 μA/10MΩ | 0.800+0.010 | ||||
| 1000.000MΩ | 1000 Ω | 1 μA/10MΩ | 3.000+0.010 | ||||
| ファンクション | レンジ | 分解能 | テスト電流 | 確度/年 (%)??? | |||
| ダイオード*3 | 10.00000V | 10 μV | 1 mA | 0.008+0.010 | |||
| 導通テスト | 1000.000Ω | 10 mΩ | 1 mA | 0.010+0.030 | |||
AC特性
| ファンクション | レンジ | 分解能 | 周波数 (Hz) | 確度/年 (%)??? | |||
| AC電圧 (TRMS) |
100 mV ~ 750 V *5 | 0.1 μV? ~ 1 mV | 3 ~ 5 | 1.00+0.04 | |||
| 5 ~ 10 | 0.35+0.04 | ||||||
| 10 ~ 20k | 0.06+0.04 | ||||||
| 20k ~ 50k | 0.12+0.05 | ||||||
| 50k ~ 100k | 0.60+0.08 | ||||||
| 100k ~ 300k | 4.00+0.50 | ||||||
| AC電流 (TRMS) |
100.0000 μA | 100 pA | 3 ~ 5 | 1.00+0.04 | |||
| 5 ~ 10 | 0.30+0.04 | ||||||
| 10 ~ 5K | 0.10+0.04 | ||||||
| 5K ~ 10k(typ) | 0.10+0.04 | ||||||
| 1.000000 mA | 1 nA | 3 ~ 5 | 1.00+0.04 | ||||
| 5 ~ 10 | 0.30+0.04 | ||||||
| 10 ~ 5K | 0.10+0.04 | ||||||
| 5K ~ 10k(typ) | 0.10+0.04 | ||||||
| 10.00000 mA | 10 nA | 3 ~ 5 | 1.00+0.04 | ||||
| 5 ~ 10 | 0.30+0.04 | ||||||
| 10 ~ 5K | 0.10+0.04 | ||||||
| 5K ~ 10k(typ) | 0.10+0.04 | ||||||
| 100.0000 mA | 100 nA | 3 ~ 5 | 1.00+0.04 | ||||
| 5 ~ 10 | 0.30+0.04 | ||||||
| 10 ~ 5K | 0.10+0.04 | ||||||
| 5K ~ 10k(typ) | 0.10+0.04 | ||||||
| 1.000000 A | 1 μA | 3 ~ 5 | 1.00+0.04 | ||||
| 5 ~ 10 | 0.30+0.04 | ||||||
| 10 ~ 5K | 0.10+0.04 | ||||||
| 5K ~ 10k(typ) | 0.23+0.04 | ||||||
| 3.000000 A | 10 μA | 3 ~ 5 | 1.00+0.06 | ||||
| 5 ~ 10 | 0.35+0.06 | ||||||
| 10 ~ 5K | 0.23+0.04 | ||||||
| 5K ~ 10k(typ) | 0.23+0.04 | ||||||
| 10.000000 A | 10 μA | 3 ~ 5 | 1.10+0.06 | ||||
| 5 ~ 10 | 0.40+0.06 | ||||||
| 10 ~ 1K | 0.23+0.04 | ||||||
| 1 K ~ 5 k(typ) | 1.00+0.07 | ||||||
周波数と周期特性
| ファンクション | レンジ | 分解能 | 周波数(Hz) | 確度/年 (%)??? | |||
| 周波数/周期 | 100 mV ~ 750 V*5 | 3 ~ 10 | 0.07 | ||||
| 10 ~ 100 | 0.03 | ||||||
| 100 ~ 1k | 0.02 | ||||||
| 1k ~ 300k | 0.004 | ||||||
キャパシタンス特性
| ファンクション | レンジ | 電流 | 確度/年 (%)??? | ||||
| キャパシタンス*6 | 1 nF | 10 μA | 0.50+0.50 | ||||
| 10 nF | 10 μA | 0.40+0.10 | |||||
| 100 nF | 100 μA | 0.40+0.10 | |||||
| 1 μF | 100 μA | 0.40+0.10 | |||||
| 10 μF | 100 μA | 0.40+0.10 | |||||
| 100 μF | 1 mA | 0.40+0.10 | |||||
温度特性
| ファンクション | タイプ | 確度/年 (%)?? | |||||
| RTD | PT100 (DIN/IEC 751) | プローブ確度+0.05℃ | |||||
| サーミスタ | 5kΩ | プローブ確度+0.1℃ | |||||
| 熱電対*7 | K/J/T/E/N | プローブ確度＋基準接点確度＋0.3℃ | |||||
| R | プローブ確度＋基準接点確度＋0.5℃ | ||||||
一般仕様
| 電源電圧 | AC100V ~240V ±10% | ||||||
| 電源周波数 | 50/60/400Hz ± 10% | ||||||
| 消費電力 | ?最大 25VA | ||||||
| 動作温度 | 0℃~50℃ | ||||||
| 動作湿度 | 最大相対湿度 80% (室温31℃まで) | ||||||
| 保管温度 | -40℃ ~ 70℃ | ||||||
| 動作高度 | 2000mまで | ||||||
| 寸法 | 214.6(W) X 88.6(H) X 280.7(D) mm | ||||||
| 質量 | 約 2.23kG | ||||||
| 安全規格 | EN 61010-1 , IEC 61010-1:2010(Third Edition) | ||||||
| 測定カテゴリー CAT Ⅱ 300V | |||||||
| 汚染度 2 | |||||||
| EMC | EN61326-1:2013 EN61326-2-1:2013 | ||||||
| EMISSION | CISPR 11:2009 A1:2010, Class A | ||||||
| IMMUNITY | IEC 61000 4 2:2008, IEC 61000 4 11:2004 +A1:2017 詳細は、PICOTESTまで |
||||||
*1 仕様は、校正標準に基づいて電源投入後1時間経過、100PLCの値です
*2 ±(読値の% + レンジの%), (23℃±5℃）
*3 導通試験は2W抵抗測定のみ
*4 Null機能は、2W抵抗が選択されている時に使われます
*5 750Vレンジでは100kHzに制限されます
*6 Null 機能が使われます
*7 測定値はテストリードの誤差も含まれます
商品仕様
| 製品名: | M3522A |
|---|---|
| 型番: | M3522A |
| メーカー: | ピコテスト |
