PICOTEST 6・1/2桁デジタルマルチメータ M3500A
台湾の計測機器メーカーで、著名な計測機器メーカーのOEM、ODMを手掛け、 素晴らしい性能と信頼性と実績を持つ"PICOTEST社"の自社ブランド製品を今回日本で初めて総代理店として展示販売・保守サービスを行っております。
- 安定・高速・正確 6 1/2桁M3500A型DMMは、7 1/2桁の技術でデザインされ、お客様に安定した、高速で正確な測定をご提供いたします。
- 高速:2000Rdgs/Sec M3500A型は、サンプリング・レートとデータ・トランスファ・レートが2,000リーディング/秒という ハイ・パフォーマンスを達成するような熟練の技で開発・設計・製造されております
- ノイズ・プロテクション M3500A型は、ノイズ・プロテクションに関して素晴らしい機能を持っています。 このDMMの核となる技術は、強力なマルチ・スロープのA-Dコンバータで、これが、 ハイスピードのサンプルレートとノイズのフィルターを両立させながら、良い測定リニアリティを保っております。 また、周囲のバックグラウンド・ノイズを減少させるために、メータのフロントパネル4つのグランドアースが追加されております。 さらに、メータ内部の銅導線が、サーマルEMFを減少させております
- 11種類の測定機能と8種類の演算機能 標準測定機能は直流電流、直流電圧、交流電流、交流電圧、2線式抵抗測定、4線式抵抗測定、 周波数、周期、ダイオードテスト、導通テスト、温度測定(RTD温度測定、熱電対温度測定)の11種類。 演算機能は Limits、RATIO、MX+B、%、dBm、dB、Min.Max、Null、Limits、最大値/最小値の8種類。 それに加えて、トリガーとメモリの機能が含まれております。
- USBTMCをサポート USBTMCは、USB Test&Measurement Classの略称です。 GPIBのような通信をUSBデバイスと行うために、USBをベースに設計されたプロトコルです。 USBTMCに適合しているどのようなUSBデバイスもオペレーションシステムや環境の制限なしに、VISAの読み取り関数で動作し、コンピュータとコミュニケートできます。 言い換えれば、VISA経由のUSBTMCデバイスとVISA経由GPIBデバイスへのコントロールのプロセジャは、同一となります。
- 温度測定
温度測定機能は、熱電対とRTDによる 2 種類の測定をサポートしています。熱電対の場合、最大 7 種類のセンサー (J、K、T、E、N、S、R) をサポートします。( NIST Monograph 175 標準を参照願います。)
また、RTDの温度変換には、ITS-90、IEC751、Callendar-Van Dusen標準の3種類の規格を採用しています。 - マルチポイント・スキャン
M3500A は、OPT01、OPT09、OPT12 のマルチポイント・スキャナ・カードが使用できます。 OPT01(10CH)/OPT09 (20CH) は、DCV/ACV/DCI&ACI(シャント抵抗使用)/2W/4W/周波数/周期を含む汎用測定に使用されます。OPT12 (10CH) は、上記の測定に加え、熱電対や RTD による温度測定が可能です。
注)スキャナ・カードを使用してDCI&ACIの電流測定を行う場合は、シャント抵抗をお客様で用意して頂く必要があります。

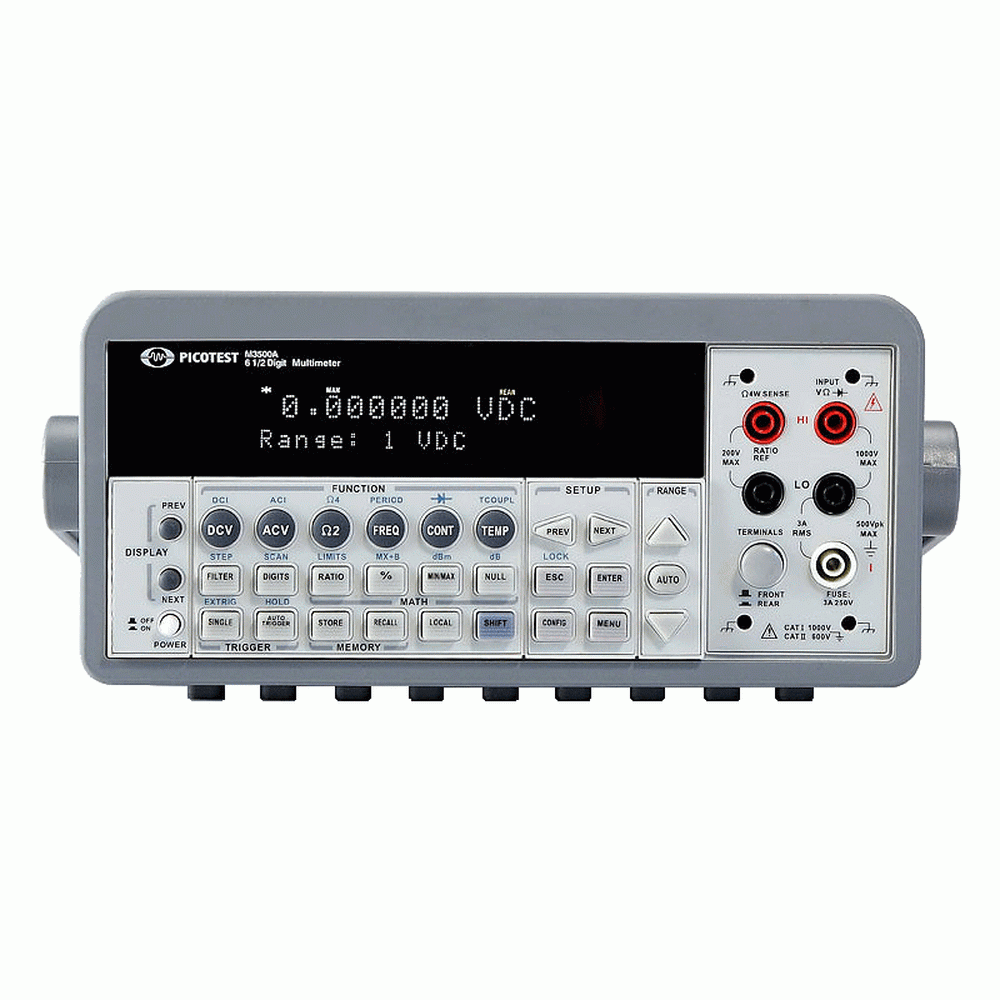

詳細は、ユーザ・マニュアルを参照願います。 - 3色ディスプレイ M3500A型では、5x7ドット・マトリクスのVFDデュアル・ディスプレイを採用し、赤、黄、白の3色の信号表示器を採用しておりますので、お客様は、容易にカラーで識別できます。 また、ディスプレイ表示部は、上下2段となっており、上段には測定値と単位、下段には測定レンジなどを表示しております。
| DC特性 | ||||
| ±（読値％＋レンジ％） | ||||
| 機能 | レンジ | 分解能 | 入力抵抗 | 精度保証1年(23℃±5℃) |
| DC電圧 | 100.0000mV | 0.1μV | >10GΩ | 0.0050 + 0.0035 |
| 1.000000V | 1.0μV | >10GΩ | 0.0040 + 0.0007 | |
| 10.00000V | 10μV | >10GΩ | 0.0035 + 0.0005 | |
| 100.0000V | 100μV | 10MΩ | 0.0045 + 0.0006 | |
| 1000.000V | 1mV | 10MΩ | 0.0045 + 0.0010 | |
| 機能 | レンジ | 分解能 | シャント抵抗 | 精度保証1年(23℃±5℃) |
| DC電流 | 10.00000mA | 10nA | 5.1Ω | 0.050 + 0.020 |
| 100.0000mA | 100nA | 5.1Ω | 0.050 + 0.005 | |
| 1.000000A | 1μA | 0.1Ω | 0.100 + 0.010 | |
| 3.00000A | 10μA | 0.1Ω | 0.120 + 0.020 | |
| 機能 | レンジ | 分解能 | テスト電流 | 精度保証1年(23℃±5℃) |
| 抵抗(4Wire抵抗の仕様 、2Wire抵抗の場合は NULL機能を使用) | 100.0000Ω | 100μΩ | 1mA | 0.010 + 0.004 |
| 1.000000KΩ | 1mΩ | 1mA | 0.010 + 0.001 | |
| 10.00000KΩ | 10mΩ | 100μA | 0.010 + 0.001 | |
| 100.0000KΩ | 100mΩ | 10μA | 0.010 + 0.001 | |
| 1.000000MΩ | 1Ω | 5μA | 0.010 + 0.001 | |
| 10.00000MΩ | 10Ω | 500nA | 0.040 + 0.001 | |
| 100.0000MΩ | 100Ω | 500nA /10MΩ | 0.800 + 0.010 | |
| ダイオードテスト | 1.00000V | 10μV | 1mA | 0.010 + 0.020 |
| 導通 | 1000.00Ω | 10mΩ | 1mA | 0.010 + 0.030 |
| 周波数及び周期特性 | ||||
| 機能 | レンジ | 周波数(Hz) | 精度保証１年（±読値%）（23℃±5℃） | |
| 周波数及び周期 | 100mV ~ 750V | 3 - 5 | 0.1 | |
| 5 - 10 | 0.05 | |||
| 10 - 40 | 0.06 | |||
| 40 ~ 300K | 0.01 | |||
| AC特性 | ||||
| ±（読値％＋レンジ％） | ||||
| 機能 | レンジ | 分解能 | 周波数(Hz) | 精度保証1年(23℃±5℃) |
| AC電圧 (TRMS) | 100.0000 mV | 0.1μV | 3 - 5 | 1.00 + 0.04 |
| 5 - 10 | 0.35 + 0.04 | |||
| 10 - 20K | 0.06 + 0.04 | |||
| 20K - 50K | 0.12 + 0.05 | |||
| 50K - 100K | 0.60 + 0.08 | |||
| 100K - 300K | 4.00 + 0.50 | |||
| 1.000000V ~ 750.000V | 1.0μV ~ 1mV | 3 - 5 | 1.00 + 0.03 | |
| 5 - 10 | 0.35 + 0.03 | |||
| 10 - 20K | 0.06 + 0.03 | |||
| 20K - 50K | 0.12 + 0.05 | |||
| 50K - 100K | 0.60 + 0.08 | |||
| 100K - 300K | 4.00 + 0.50 | |||
| AC電流 (TRMS) | 1.000000A | 1μA | 3 - 5 | 1.00 + 0.04 |
| 5 - 10 | 0.30 + 0.04 | |||
| 10 - 5K | 0.10 + 0.04 | |||
| 3.00000A | 10μA | 3 - 5 | 1.10 + 0.06 | |
| 5 - 10 | 0.35 + 0.06 | |||
| 10 - 5K | 0.15 + 0.06 | |||
注1:特性は6 1/2桁分解能、低速ACフィルタ(帯域幅3MHz)、Sine波入力、2時間ウォームアップ以降に有効。
注2:750VACレンジは、100KHz以下に制限。
オプション
- M3500-opt01:10チャンネル・スキャナ・カード
- M3500-opt02:熱電対アダプタ
- M3500-opt04:GPIBカード
- M3500-opt05：RTD（測温抵抗体）プローブ・アダプタ
- M3500-opt06:RS-232カード
- M3500-opt07:Kelvinプローブ
- M3500-opt08:4Wireテストリード
- M3500-opt09:20チャンネル・スキャナ・カード
- M3500-opt11:Kタイプ熱電対ケーブル
- M3500-opt12:10チャンネル熱電対&RTD用スキャナ・カード
付属品:CD(ユーザ・マニュアル、ソフトウエア・アプリケーション)、電源コード、テストリード、USBケーブル
保証:1年間保証
校正:別途料金
商品仕様
| 製品名: | M3500A |
|---|---|
| 型番: | M3500A |
| メーカー: | ピコテスト |
