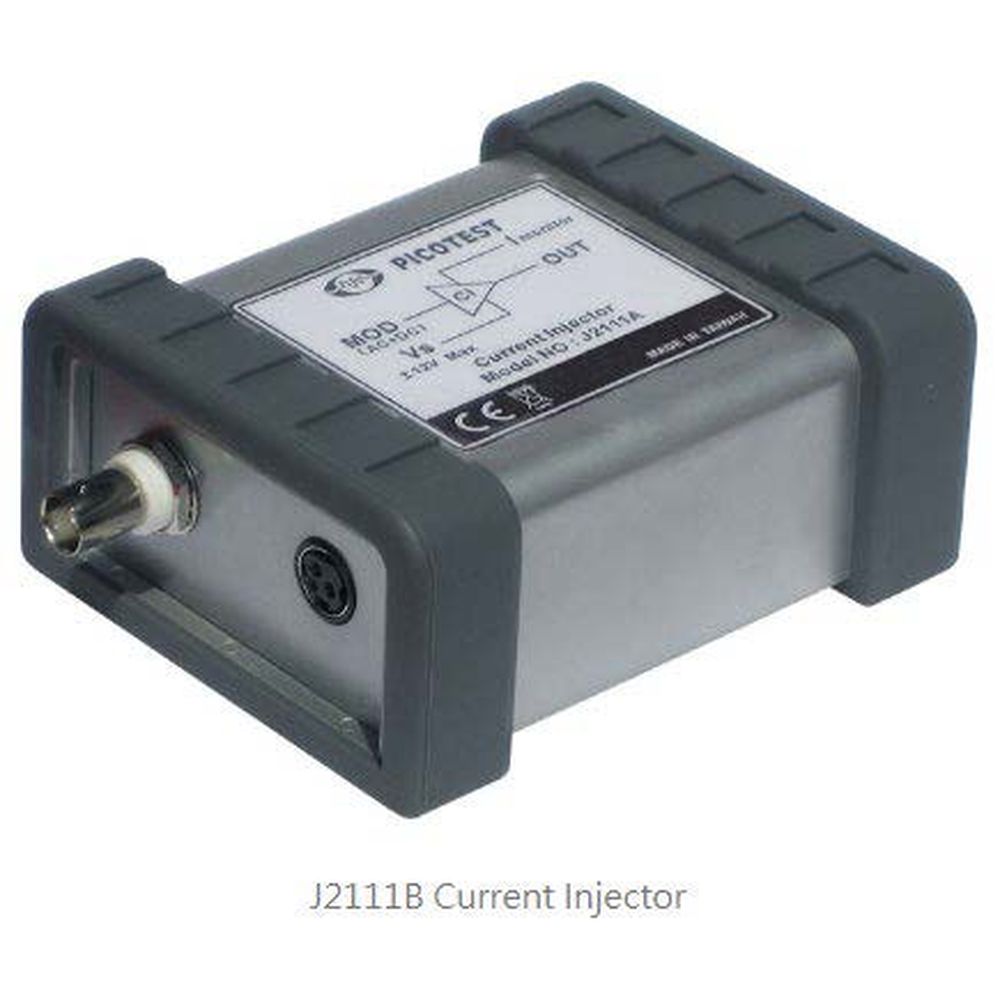

PICOTEST カレント・インジェクタ J2111B

• ユニバーサル入力を備えた高PSRR 低ノイズ・レギュレータ
• 出力電流変動 (制御可能) : 50mA
• 総出力電流変動 (制御可能 + バイアス) : 74mA
• 20nSec(代表値)の立ち上がりおよび立ち下がり時間
• DC-40MHz 使用可能範囲 (相互接続依存)
• 2象限バイポーラ動作;正または負のソースで動作可能
• ネットワーク・アナライザで使用する組込みオフセット機能
• 50Ω出力の高精度電流モニタ
• AWG、ファンクション・ゼネレータ、ネットワーク・アナライザと連携
• バッテリ・インピーダンスの測定に使用可能

カレント・インジェクタは、インジェクタ製品の中で最も汎用性の高い製品の一つです。G5100Aまたは他の同等のファンクション・ゼネレータと組み合わせると、非常に高速な立ち上がりと立ち下がりエッジで、小信号負荷を最高40MHzまでステップ・アップできます。G5100Aを使用すると、立ち上がり時間と立ち下がり時間、さまざまな波形、さらには任意の波形を制御することもできます。これを使用して、ダイナミックな高速デジタル回路の負荷など、さまざまなタイプの負荷の影響をシミュレートできます。

電流インジェクタは、電源、電圧レギュレータ、電源バス、さらにはバッテリの出力インピーダンスを測定するためにも使用できます。複合型入力フィルタの安定性とスイッチング電源の負性抵抗をDUTに影響を与えずに測定するために使用できます。また、小信号電流ゲイン、Ft、およびその他の多くの動的性能パラメータを含む、トランジスタ・データの測定と抽出にも適用されます。 RFおよび計装回路では、クラスAアンプおよびバッファに定電流バイアスを提供するために使用できます。

注意;機器の損傷または破損を避けるために、絶対最大定格を遵守し、常に超えないように注意してください。

詳細は製品サポート情報をご覧ください。
