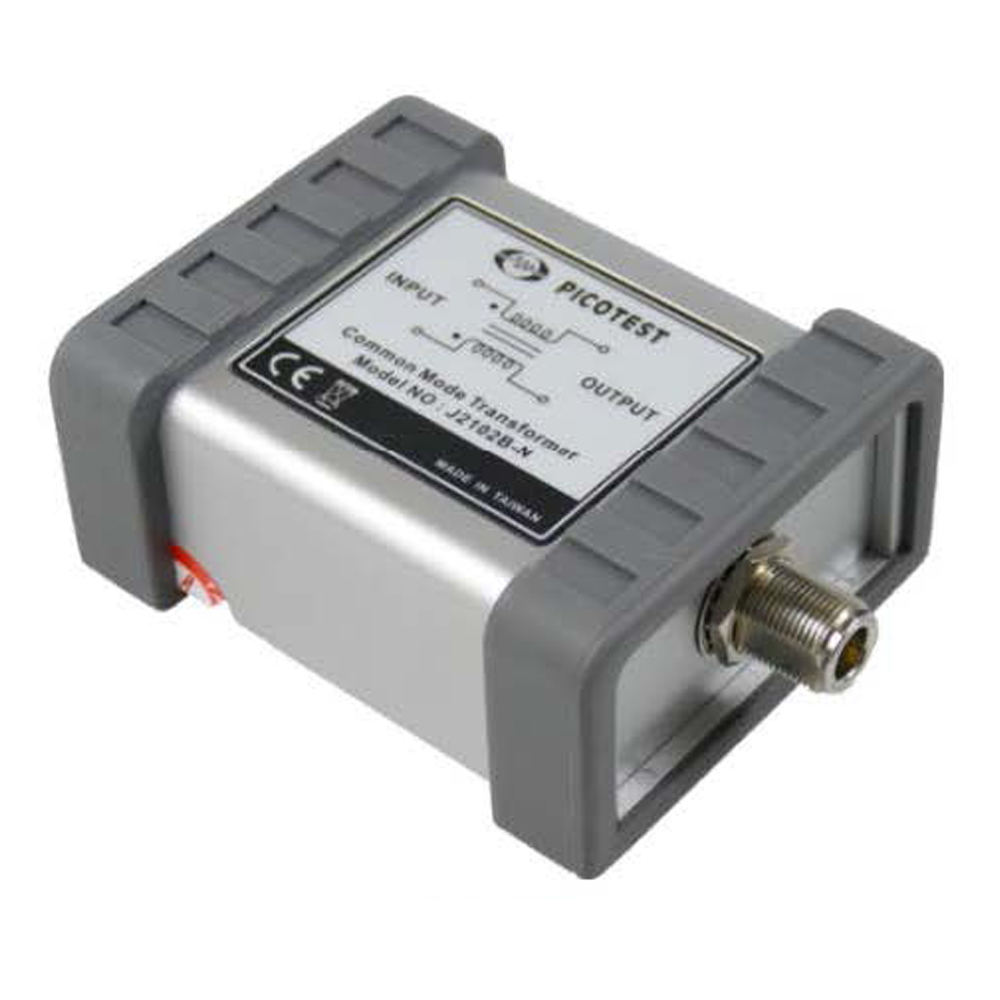

PICOTEST コモンモード・トランス J2102B-N

グランド・ループを除去する最も簡単で効果的な方法は、J2102B コモンモード・トランスなどの広帯域コモンモード・トランスを測定に追加することです。低インピーダンス PDN 測定用のトランスは、帯域幅が非常に広く、損失が少なく、カップリングが密である必要があります。そうでなければ、測定周波数範囲で正確な測定結果が得られません。このトランスを介して 50Ωの伝送ライン・インピーダンスを維持することも重要ですが、 J2102Bはこれを簡単に実現します。

• 低周波グランド・ループの影響を大幅に減衰
• 電源供給ネットワーク(PDN)に必要な2ポート・シャントスルー・インピーダンス測定をサポート
• 超低ノイズ出力 - 超高リップル除去
• 2種類の出力コネクタタイプを用意;BNCおよびNコネクタ
• 少なくとも 6GHzまでの50Ωの伝送ラインの完全性を維持
• ネットワーク・アナライザ、オシロスコープ、スペクトラム・アナライザなど、あらゆる種類のテスト機器と連携してグランド・ループを除去

仕様

*注意；帯域幅の上限は、インジェクタとDUT間の相互接続に大きく依存します。

詳細は製品サポート情報をご覧ください。
