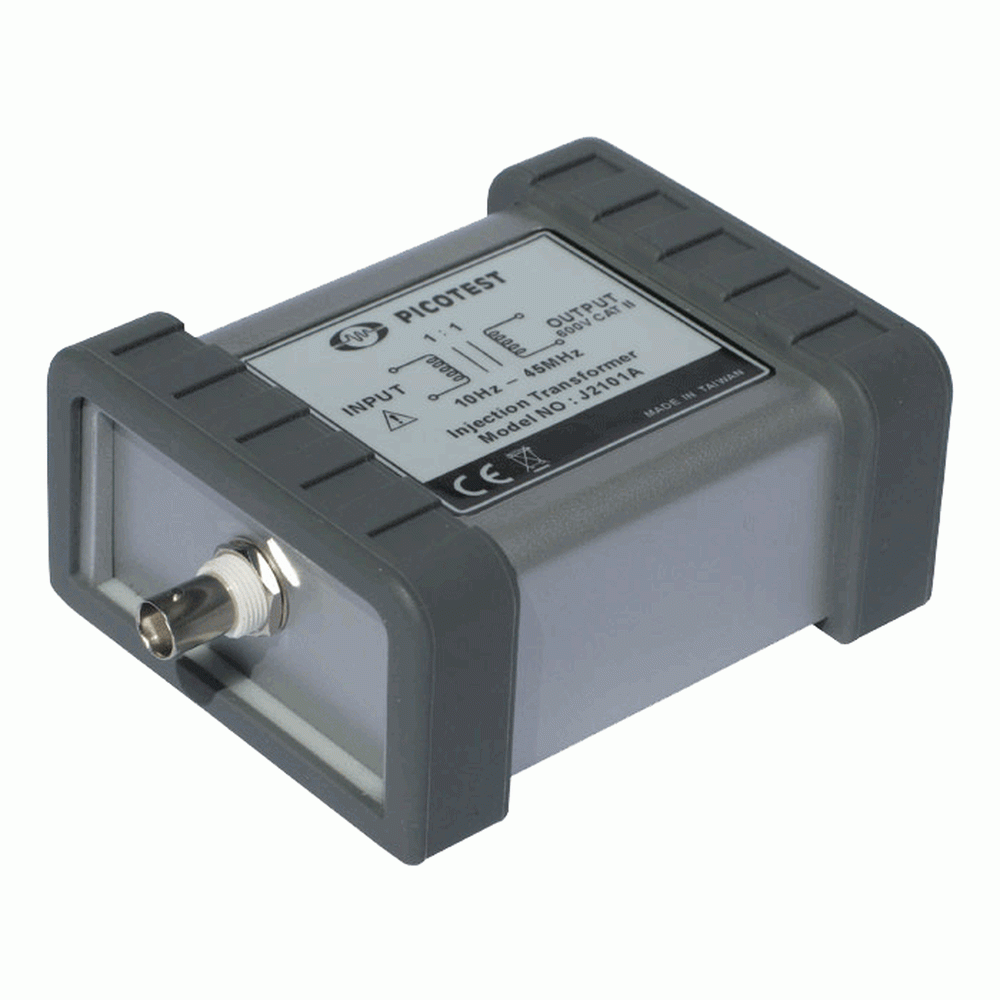

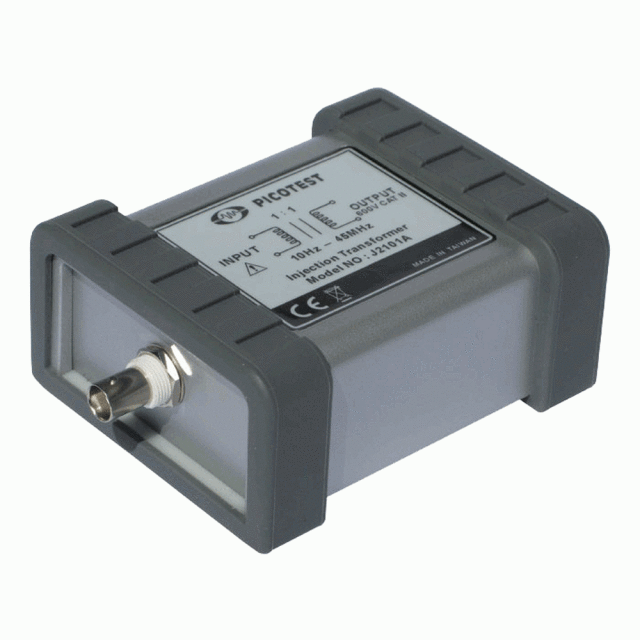

PICOTEST 10Hz - 45MHzインジェクション・トランスフォーマー J2101A
インジェクション・トランスの使用は、ネットワーク・アナライザを被測定回路に接続するための一般的な方法であり、主に制御ループの安定性測定に使用されます。
- 10Hz; オフライン電源をサポート
- 45MHz; 最先端のレギュレータにも対応可能
- 23 オクターブレンジ(広帯域)
- 高精度、低歪み
- 5Ωターミネーション(ループへの影響最小)
- 小信号測定用のアッテネータ機能
仕様
| 仕様 (-10dBm入力) | |
| 特性 | 定格 |
| DCR | |
| Ratio | 1:1 |
| 終端インピーダンス | 5Ω |
| 使用可能周波数帯域 | 10Hz~45MHz (5Ω終端) |
| 60Hz~45MHz (50Ω終端) | |
| アイソレーション電圧 | 600V |
| アイソレーション容量 | 150pF@1KHz |
| DC電流 | 10mA |
| 温度範囲 | 0~50℃ |
| 最大高度 | 6000フィート |
保証:メーカー保証
商品仕様
| 製品名: | J2101A |
|---|---|
| 型番: | J2101A |
| メーカー: | ピコテスト |
