FlukeNetworks LinkIQ™ 産業用イーサネット・ケーブル＋ネットワーク・テスター・アドバンス・キット LIQ-KIT-IE

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

LinkIQ™産業用イーサネットケーブル+ネットワーク・テスター

産業用イーサネット障害の第1の原因を解決

LinkIQ™により、次のことが可能になります。

• Ethernet/IP 、 PROFINET 、 EtherCAT をサポートするケーブル性能の検証
• RJ45 、 M12X 、 M12D 、および M8D コネクター終端ケーブルの誤配線およびスプリット・ペアの識別
• 接続されたスイッチ情報(スイッチ名、ポート番号、および VLAN)の識別
• スイッチ・ネゴシエーションおよび PoE 負荷試験を介した PoE 機器の設置およびトラブルシューティング
• LinkWare™ PC ケーブル・テスト管理ソフトウェアを介した 試験結果の文書化

概要

産業用ネットワークの維持・管理を担当するオペレーション・テクノロジーの専門家は、
課題の多い任務を担っています。
彼らは現場で問題を解決し、ネットワークをより高速にシームレスにアップグレードするための
将来に向けた機能強化を常に計画しています。
また、運用中のネットワーク・ インフラの継続的なトラブルシューティングを行いつつ、その最適化を図る一方でその他のすべての日常業務のもこなしています。
フルーク・ネットワークスの LinkIQ™ は、ネットワークをスムーズかつ効率的に運用し続けるための、
専門家によるネットワーク管理サポートと同等の、迅速かつ強力なツール機能を提供します。
産業用イーサネットの問題の第1の原因であるケーブル配線の確認とトラブルシューティング機能により、
LinkIQ は、生産のダウンタイム発生を予防し、問題の解決時間を 節減します。

LinkIQ™ 産業用イーサネット・ケーブル + ネットワーク・テスターは、
最大 10 Gb/ 秒までのケーブル性能を検証し、ネットワーク接続問題を解決します。
周波数ベースの測定方法を使用して、 LinkIQ™ は、テスト中のケーブルのワイヤー・マップと共に、
障害箇所までの距離情報を提供します。
また、 LinkIQ™ は、重要なネットワークの問題を特定し、スイッチ構成を検証するための
最寄りのスイッチへの診断 が可能なため 、その他のツールを別途用意する必要がありません。
加えて、 LinkIQ™ は、アナログおよびデジタル・トーニング、ポ ート・ブリンク、 802.1x 認証、
リモート IDによるケーブル遠端識別、 LinkWare™ PC を介した結果の管理など 、
数多くの役立つ機能を備えています。

信頼のケーブル試験

LinkIQ™は、最大305mまでの長さを測定することができ、ケーブルのオープン、ショート、
終端なしなどの障害までの距離を表示します。
産業用イーサネット・リモート・アダプターを使用すると、ケーブル・ペアの完全な
ワイヤー・マップが示され 、 RJ45 、 M12X 、 M12D 、 M8D コネクター終端ケーブルの誤配線や
スプリット・ペア 対分割の障害識別に役立ちます。
LinkIQ™ は EtherNet/IP 、 PROFINET 、 EtherCAT 、 CC-Link その他の産業用イーサネット・プロトコルを
サポートし、 10BASE-T から 10GBASE-T (10 Mb/ 秒 から 10 Gb/ 秒 ) までのケーブル帯域幅を検証します。
ケーブルの帯域幅は複数の周波数ベースの測定を行うことにより検証されます。
IEEE 規格に基づいた測定手法を用いて、特定の試験対象機器がリンク上で通信できることを証明するだけの
伝送テスターとは対照的に、テストされたリンクが性能要件を満たしていることを確認できます。

現場作業者に必須のネットワーク試験

LinkIQは、 優れたケーブル・テスト機能に加えて、最も近くに接続されているスイッチに関する
詳細情報も提供します。
LinkIQ はスイッチとネゴシエートして、アドバタイズされたデータ ・ レート 最大 10GBASE-T) 、
半二重 全二重 、スイッチ名、ポート番号、および VLAN 情報を特定します。

詳細なPoE試験

パワー・オーバー・イーサネットを使用すると、セキュリティ・カメラやアクセス・ポイントなどの
デバイスのインストールが容易になりますが、イーサネット・アライアンスが800を超える設置業者、
インテグレーター、 エンド・ユーザーを対象に行った調査では、5 人中 4 人の回答者が
PoE システムの統合に問題を抱えていることがわかりました。
これは、 IEEE が 3 つの PoE 規格を提供していること、「 PoE 」という用語が登録されていないこと、
規格に準拠していないさまざまな実装があることなどが原因の 1 つと考えられます。
PoEのインストールとトラブルシューティングを簡素化するために、 LinkIQ は、
デュアルシグニチャ実装のさまざまな電力レベルとペアを含めて 、給電されているペアを表示します。
さらに、LinkIQ は実際に接続に負荷をかけ、スイッチによってアドバタイズされた電力が
ケーブル ・ インフラ全体にわたり、実際に供給されていることを確認します。

LinkWare™ PC ケーブル・テスト管理ソフトウェアによる文書化

レポート・データは、試験結果の文書化のために PC にエクスポートすることができます。
LinkIQ は、20 年前からさまざまなテスターをサポートしてきたフルーク・ネットワークスの
レポート ・ ソフトウェアである LinkWare PC を利用しています。
このケーブル・テスト管理ソフトウェアは 、数万人のアクティブ・ユーザーを抱える
業界の事実上の標準的なレポート・ソリューションです。
この LinkWare PC を使用することで 、 既存のフルーク・ネットワークスのテスター・ユーザーであれば
なおのこと、 LinkIQ ユーザーは試験結果を保存したり、 PDFレポートを生成したりするなどの
文書化が容易に行えます。

その他の特長

• IntelliTone™ プローブまたは Pro3000™ と互換性のあるアナログまたはデジタル・トーンを生成して、
  壁または電気通信室でケーブルを見つけるのに役立つトーナー機能
• スイッチ上のポート・ライトを点滅させ、接続されているスイッチ・ポートの識別に役立つポート点滅機能
• MicroScanner™ PoE と互換性を有する、 情報コンセントの識別に便利なリモート ID が付属
• タッチ・センシティブなジェスチャー・ベースのディスプレイ
• 充電式リチウム・イオン・バッテリー
• LinkWare™ PC 経由の USB C による、機能とネットワーク試験の簡単アップグレード
• 標準的な USB C ポート経由での充電

一般仕様

機能	詳細
ユーザー・インターフェース言語	英語(SW v1.0)
重量	624 g
バッテリー	タイプ: リチウム・イオン、 3.6 V, 6400 mAh 電池使用時間: 8 時間(代表値） 充電時間: 4.5 時間 充電温度範囲: 0 ℃ ~ +40 ℃
電源アダプター	入力 : 100 240 VAC ± 10 、 50/60 Hz 出力 : 15 VDC 、 最大 2 A 、 クラス II
ホスト・インターフェース	USBタイプ C
ディスプレイ	800 x 480 色 、 静電容量性マルチ タッチ
寸法	8.5 in x 4.5 in
作動温度	0 ℃ ~45 ℃
保管温度	-20 ℃ ~50℃
作動相対湿度	0 % ~ 90 % 、 0 ℃ ~ 35℃ 0 % ~ 70 % 、 35℃ ~ 45℃
操作高度	4,000m 3,200m(電源アダプター使用)
振動	ランダム , 2 g, 5 Hz ~ 500 Hz
落下	落下1m 、6面

アクティブ・ネットワーク診断機能

機能	詳細
診断プロトコル	リンク・レイヤ 検出 プロトコル (LLDP) シスコ・ディスカバリ ・プロトコル (CDP) ファスト・ リンク・パルス (FLP)
最寄りのデバイス診断(診断プロトコルを介して利用可能な場合)	スイッチ名、ポート番号、 VLAN 名 アドバタイズされたデータ・レート アドバタイズされたデュプレックス
パワー・オーバー・イーサネットの互換性	IEEE 802.3af / at (SW v1.0) シグネチャ抵抗付きハードウェア・ネゴシエーション LLDP / CDPとのソフトウェア・ネゴシエーション
パワー ・オーバー・イーサネット診断	アドバタイズされた電力クラス (1~ 4 )(SW v1.0) アドバタイズされた利用可能な電力 受電ペア シングルおよびデュアル・シグネチャの両方の診断
パワー・オーバー・イーサネット測定	負荷電圧(V) 負荷電力 (W)
ポート・ブリンク	接続ポートのライトを点滅

ケーブル試験の仕様

機能	詳細
テスト・ ポート	シールド付き8ピン ・ モジュラー ・ ジャック 、 8ピン ・ モジュラ ー (RJ45) プラグに対応
自動 コミッショニング 試験	10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-T, 10BASE-T, ワイヤー・マップ のみ テスト時間 : 6 秒、長さ< 70 m
ケーブルの種類	平衡ツイスト・ペア配線、 シールドなしツイスト・ペア、 スクリーン付きツイスト・ペア、 2ペアおよび/または 4 ペア
ワイヤー・マップ限定試験	ワ イヤー・マップの文書化 各対の長さ 対分割 （スプリット・ペア）の診断 T568A または T568BUser の選択 クロスオーバー設定の選択 （ストレート、ハーフ・クロスオーバー、フル・クロス オーバー） テスト時間 : 1 秒、長さ <120 m
長さ(最大)	305 m
公伝の公称速度(NVP)	ユーザー設定可能
トーン・ジェネレーター	フルーク・ネットワークスのIntelliTone プローブと互換性のあるデジタル・トーンを生成します。一般的なアナログ・プローブと互換性のあるアナログ・トーンを生成します。
リモート ID ロケーター	リモート ID ロケーターリモート ID 終端を使用して、最大 7 つの一意のポートまた は情報コンセントを識別

オーダー情報

モデル名	詳細
LIQ-100-IE	LinkIQ™ ケーブル＋ネットワーク・テスター本体とマグネット・ストラップ付きマルチ コネクター・アダプター、 RJ45 リモート ID #1 、クイック・リファレンス・ガイド、 USB C/ USB A ケーブル、充電ケーブル、 Cat 6A パッチ・コード、 RJ45 オス /RJ45 メス ) パッチ・コード、 RJ45/M12X パッチ・コード、 RJ45/M12D パッチ・ コード、 RJ45/M8D パッチ・コード、 RJ45/11 モジュラー・アダプター、リモート ID ホルダー付きつり下げストラップ、ダッフル・ バッグが含ま れます。

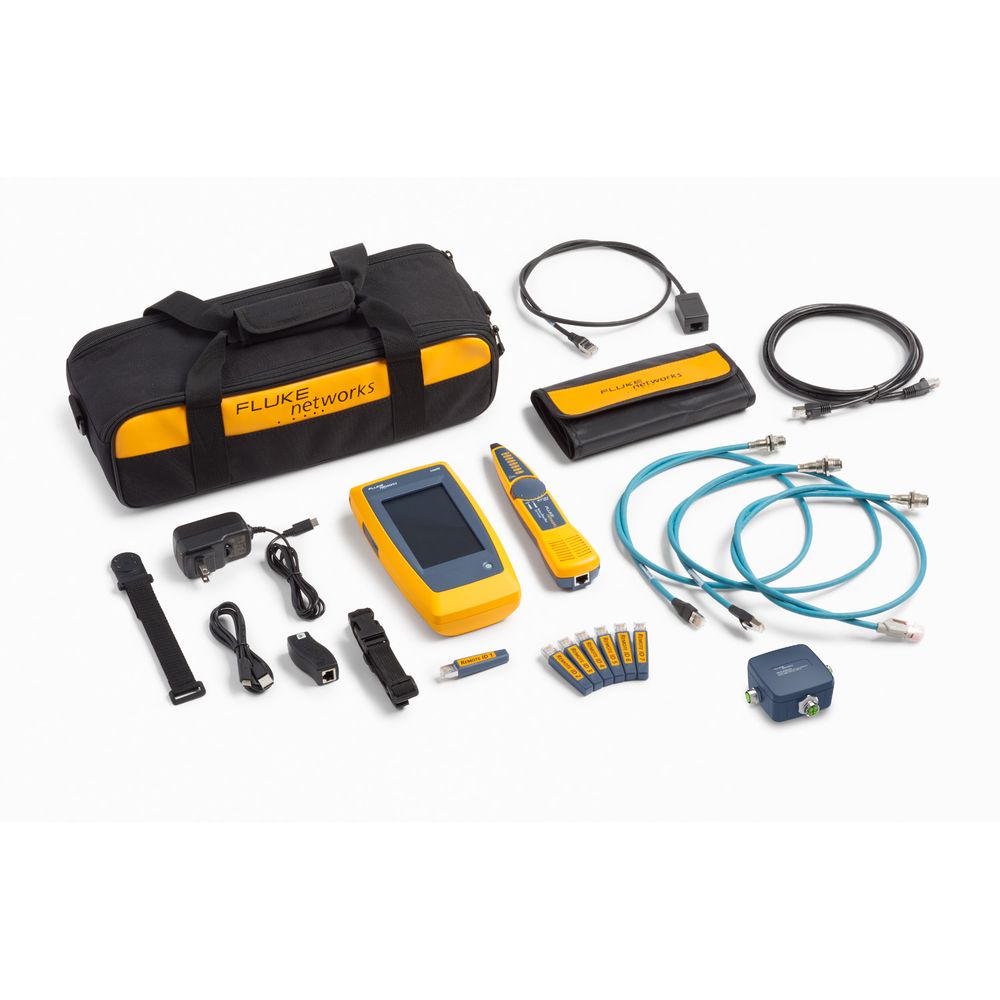

LIQ-KIT-IE	LinkIQ™ ケーブル＋ネットワーク・テスター本体とマグネット・ストラップ付きマルチ コネクター・アダプター、ケース付き RJ45 リモート ID #1 7 、 Intellitone プローブ、 クイック・リファレンス・ガイド、 USB C/USB A ケーブル、充電ケーブル、 Cat 6A パッチ・コード、 RJ45 オス ))/RJ45 メス ) パッチ・コード、 RJ45/M12X パッチ・コード、 RJ45/M12D パッチ・コード、 RJ45/M8D パッチ・コード、 RJ45/11 モジュラー・ アダプター、リモート ID ホルダー付きつり下げストラップ、ダッフル・バッグが 含まれます。
REMOTEIE-1	LinkIQリモート ID #1 （交換用）
REMOTEID-KIT	LinkIQ および MicroScanner PoE 用リモート ID キット (ID #2-#7)
MS-IE-ADAPTERSET	産業用イーサネット・アダプター・セットには、マルチコネクター・アダプター、Cat 6 Aパッチ・コード、 RJ45 オス ))/RJ45 メス ) パッチ・コード、 M12X/M12D/M8D コネクター・テスト用の RJ45/M12X パッチ・コード、 RJ45/M12D パッチ・コード、 RJ45/M8D パッチ・コード MicroScanner™2 、 MicroScanner™ PoE 、 LinkIQ™ 用 が 含まれます。
GLD-LIQ	LinkIQ™ ケーブル＋ネットワーク・テスター、産業用イーサネット・リモート・アダプターの 1 年間の GOLD サポート
GLD3-LIQ	LinkIQ™ケーブル＋ネットワーク・テスター、産業用イーサネット・リモート・アダプターの 3 年間の GOLD サポート
