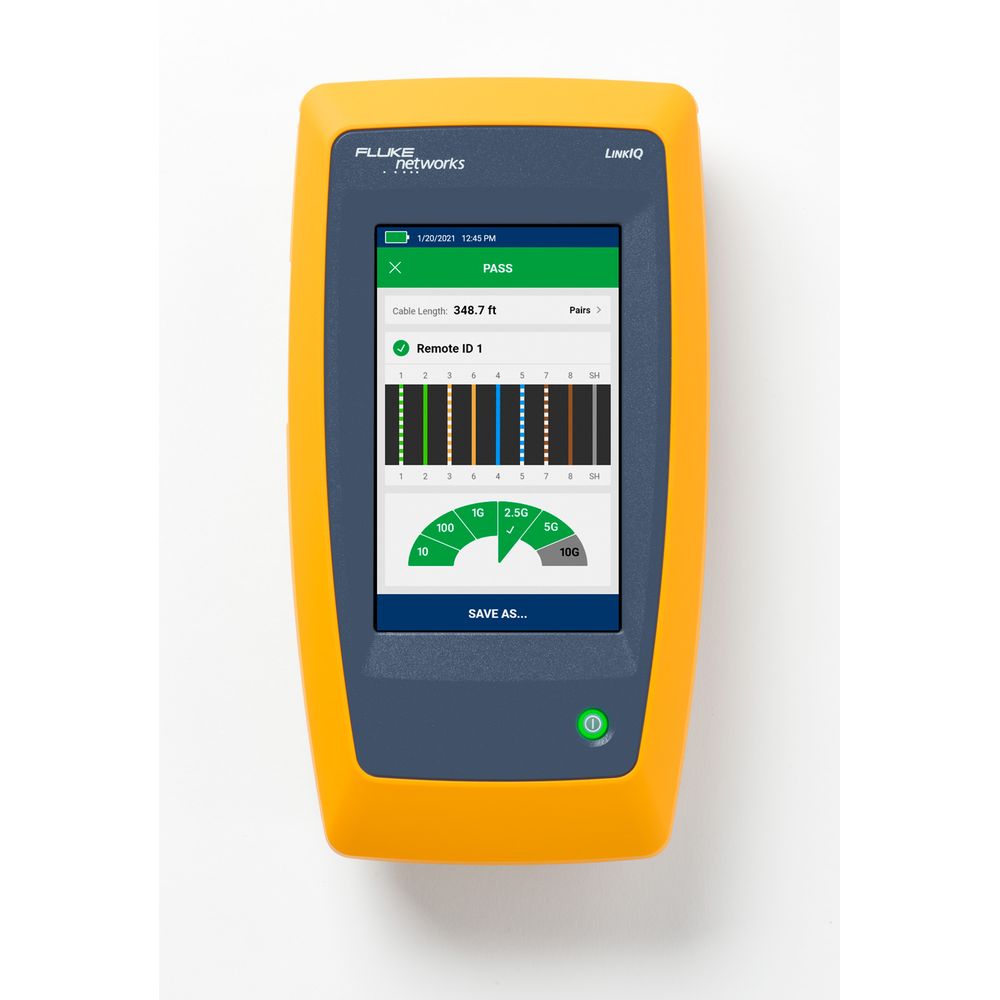

FlukeNetworks LinkIQ™ ケーブル＋ネットワーク・テスター LIQ-100

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

LinkIQ™ ケーブル + ネットワーク・テスター
信頼できるケーブル・テスト。 必要なネットワーク・テスト。

LinkIQ™ が可能とする必須のネットワーク試験とレポート機能

• 最大配線伝送スピードの検知 (最大 10 Gb/s)
• スイッチ・ネゴシエーションおよび PoE 実負荷試験を使用したPoE デバイスの設置とトラブルシューティング
• 接続したスイッチ情報（スイッチ名、ポート番号、VLAN）の検知
• LinkWare PC ケーブル・テスト管理ソフトウェアによる試験結果の文書化

概要

LinkIQ ケーブル+ネットワーク・テスターは、最大10 Gb/s のケーブル性能を検証し、
ネットワーク接続の問題を解決するためのテスト・ソリューションです。
また、LinkIQ™ は周波数ベースの測定を使用してケーブルの性能を検証し、
ケーブルのワイヤー・マップと同時に距離も障害情報として提供します。
さらに、LinkIQ™は、他にツールを必要とすることもなく、最寄りのスイッチの診断を行い、
スイッチ構成を検証し、重要なネットワークの問題を特定します。
その他にアナログおよびデジタル・トーン信号の発生、ポート・ランプの点滅、
802.1x 認証、リモート ID、LinkWare™ PC 経由での試験結果管理機能などがあり ます。

信頼のケーブル・テスト

LinkIQ™ は、最大 1,000 フィート (305 m) までの長さを測定することができ、
ケーブルのオープン、ショート、終端処理されていないケーブルなどの障害までの距離を表示します。
リモートID を使用すると、ケーブル・ペアの完璧 なワイヤー・マップ試験が可能になり、
誤配線やスプリット・ペアの識別に役立ちます。
LinkIQ の主要なケーブル・テスト機能は、10BASE-T から10GBASE-T (10 Mb/s から 最大10 Gb/s ) までの
ケーブル帯域幅を検証するケーブル・パフォーマンス・テストです。
LinkIQ™は、これらのテストを周波数ベースの測定によって実施します。
特定のテスト対象機器がリンク上で通信できることを証明するだけの伝送テスターとは対照的に、
IEEE 規格に基づいた測定を行うことで、試験対象リンクが性能要件を満たしていることを確認できます。
作業者は、10Mb/s から10Gb/s までの性能要件を設定することで、簡単に合格/不合格の結果を知ることができます。

必要とされるネットワーク・テスト

堅牢なケーブル・テスト機能に加えて、LinkIQ™ は、最も近くに接続されたスイッチの詳細な情報も提供します。
LinkIQ はスイッチとネゴシエートし、アドバタイズされたデータ・レート(最大 10GBASE-T)、半二重/全二重、
スイッチ名、 ポート番号、および VLAN 情報を識別します。

詳細な PoE テスト

パワー・オーバー・イーサネットは、セキュリティ・カメラやアクセス・ポイントなどのデバイスの設置をより簡素化しますが、
800 社以上の設置業者、インテグレータ、エンド・ユーザーを対象としたイーサネット・アライアンスの調査では、
回答者の5 人のうち4 人がPoE システムの統合に問題を抱えていることがわかりました。
その一端は、IEEE が3 つの PoE 規格を提供していること、「PoE」という言葉が登録されていないこと、
規格に準拠していないさまざまな実装もあると いう事実に起因していると考えられます。

PoE の設置とトラブルシューティングを簡単にするために、LinkIQ は、デュアル・シグネチャ実装用のさまざまな電力レベルと
ペアを含めて、電源が供給されているペアを表示します。
さらに、LinkIQ は当該接続に対して実際に負荷をかけ、アドバタイズされた電力がスイッチによって
配線インフラ全体に供給されていることを確認します。

LinkIQ は、実行するテストに対する完全な文書化能力を提供します。
最大1,000 件の結果をわかりやすい名前でテスターに保存して呼び出すことができます。
テスト名と番号は、それぞれ保存されると自動的に増加するため （「Annex B-1」、「Annex B-2」、「Annex B-3」など）、
ケーブルを順番にテストするときに多くの時間を節約します。
レポート・データは、ドキュメント化のためにPC にエクスポートすることが できます。
LinkIQ は、20 年前から様々なテスターをサポートし、 数万人のアクティブ・ユーザーを抱える業界の
事実上のレポート・ ソリューションであるLinkWare PC ケーブル・テスト管理ソフトウェアを使用しています。
LinkWare PC は、結果の保存や PDF レポートの 生成にも使用できます。

その他の機能

• IntelliTone プローブまたは Pro3000 と互換性のあるアナログまたはデジタル・トーンを生成し、
  壁やテレコミュニ ケーション・ルーム内のケーブルの位置を特定するのに役立ちます。
• スイッチのポート・ライトを点滅させて、接続されたスイッチ・ポートを識別するのに役立ちます。
• イーサネット・コンセントの識別のためのリモートID は、マイクロスキャナーPoE リモートID と互換性を持ちます。
• タッチ・センシティブなジェスチャーベースのディスプレイ
• 充電式リチウム・イオン電池
• リンクウェア™PC 経由のUSB-C による簡単なアップ・グレード機能とネットワーク・テスト
• 標準のUSB-C ポートを介した充電

一般仕様

機能	説明
ユーザー・インターフェース言語	英語 (SW v1.0)
重量	624g
バッテリー	タイプ: リチウム・イオン、3.6 V, 6400 mAh 電池使用時間: 8 時間 (代表値） 充電時間: 4.5 時間 充電温度範囲: 0℃ ~ +40℃
電源アダプター	入力: 100 ~ 240 VAC ± 10%、50/60 Hz 出力: 15 VDC、2 A 最大クラスII
ホスト インターフェイス	USB タイプ C
表示	800 x 480 色容量性マルチ・タッチ
寸法	8.5 x 4.5 で
動作温度	0℃ ~ 45℃
保管温度	-10℃ ~ +60℃
動作相対湿度	0% ~ 90%、0℃ ~ 35℃ 0% ~ 70%、35℃ ~ 45℃
操作高度	4,000 m 3,200 m AC アダプター動作
振動	ランダム, 2 g, 5 Hz ~ 500 Hz
ドロップ	落下1 m、6 面

アクティブ・ネットワーク診断

機能	説明
診断プロトコル	リンク ・レイヤ 検出 プロトコル (LLDP) シスコ ・ディスカバリ ・プロトコル (CDP) ファスト・リンク・パルス (FLP)
最寄りのデバイス診断(診断プロトコルを 介して利用可能な場合)	スイッチ名、ポート番号、VLAN 名 アドバタイズされたデータ・レート アドバタイズされたデュプレックス
パワー・オーバー・ イーサネットの互換性	IEEE 802.3af / at（SW v1.0） シグネチャ・レジスタンス付きハードウェア・ネゴシエーション LLDP / CDP とのソフトウェア・ネゴシエーション
パワー ・オーバー・ イーサネット診断	アドバタイズされた電力クラス（ 1 ~ 4）（SW v1.0） アドバタイズされた利用可能な電力 受電ペア シングルおよびデュアル・シグネチャの両方の診断
パワー・オーバー・イーサネット測定	負荷電圧 (V)、負荷パワー (W)
ポート・ブリンク	接続ポートのライトを点滅

ケーブル・テスト仕様

機能	説明
テストポート	シールド付き8 ピンモジュラージャック、8 ピンモジュラ（RJ45）プラグに対応
自動テストの試運転	10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-T, 10BASE-T, ワイヤーマップ のみ テスト時間: 6 秒、長さ < 70 m
ケーブルの種類	平衡ツイスト・ペア配線、シールドなしツイスト・ペア スクリーン付きツイスト・ペア、2 ペアおよび/または4 ペア
ワイヤー・マップ限定試験	ワイヤー・マップ文書化 各対の長さ 対分割 （スプリット・ペア）の診断 T568A または T568BUser の選択 クロスオーバー設定（ストレート、ハーフ・クロスオーバー、フル・クロスオーバー） テスト時間: 1 秒、長さ <120 m
長さ (最大)	305 メートル
公伝の公称速度(NVP)	ユーザー設定可能
トーン・ジェネレータ	フルーク・ネットワークスの IntelliTone プローブと互換性のあるデジタル・トーンを生成 します。 一般的なアナログ・プローブと互換性のあるアナログ・トーンを生成します。
リモート ID ロケーター	リモート ID 終端を使用して、最大 7 つの一意のポートまたは情報コンセントを識別

オーダー情報

モデル	説明
LIQ-100	LinkIQ™ケーブル+ネットワーク・テスター(リモートID 1)、クイック・リファレンス・ガイド、USB-C からUSB-A ケー ブル、充電ケーブル、Cat6A パッチコード、RJ45/11 モジュラー・アダプタ、リモートID ホルダー付きの吊り下 げストラップ、キャリング・ケース
LIQ-KIT	LinkIQ™ケーブル+ネットワーク・テスター(リモートID1-7、インテリトーン・プローブ、クイック・リファレンス・ガイ ド、USB-C からUSB-A ケーブル、充電ケーブル(国際アダプター付き)、Cat6A パッチコード、RJ45/11 モジュラ ー・アダプタ、リモートID ホルダー付きの吊り革、ダッフルバッグ
REMOTEID-1	LinkIQ™リモート ID #1 の置換 ID
REMOTEID-KIT	LinkIQ™マイクロ MicroScanner 用リモートID キット(ID#2-#7)
GLD-LIQ	1年ゴールドサポート LinkIQ™ ケーブル・パフォーマンス&ネットワーク・テスター
GLD3-LIQ	3 年ゴールドサポート LinkIQ™ ケーブル・パフォーマンス&ネットワーク・テスター
