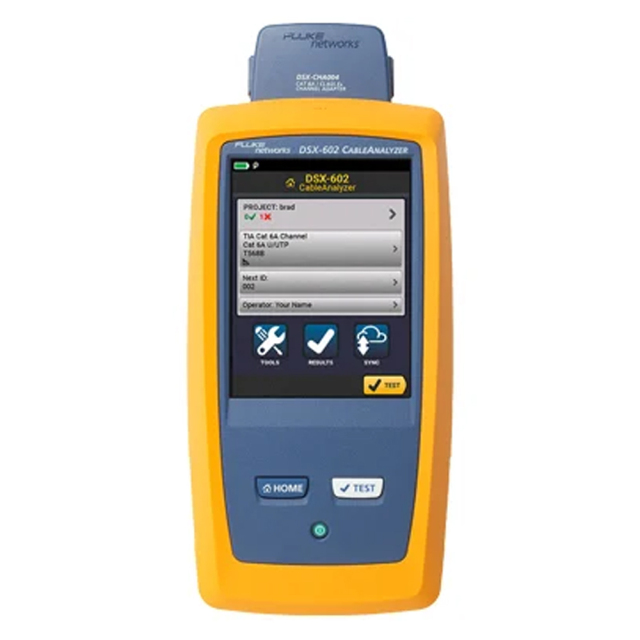

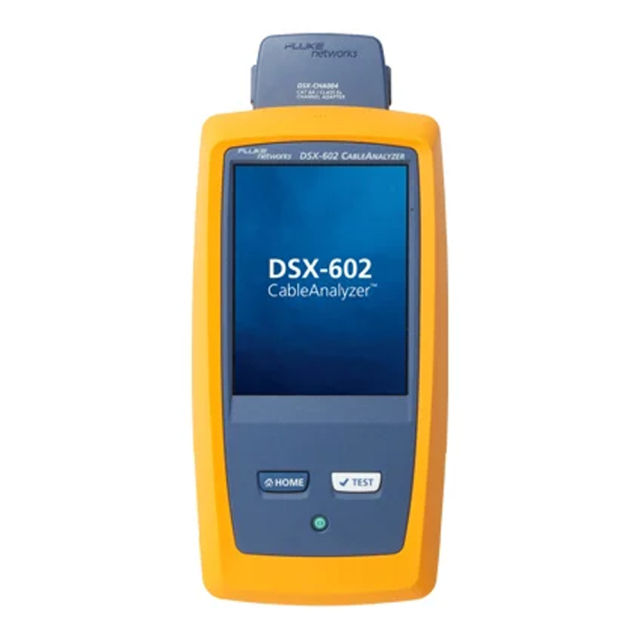

FlukeNetworks ケーブルアナライザー・メタル専用モデル DSX-602
Cat 3 / Class C から Cat 6A / Class EA までのメタル配線 LAN ケーブルの認証試験に必須のツール
DSX-602 は、10 秒のテスト時間と高度なユーザー・インターフェイスを特徴とする必須の Cat 6A および Class EA メタル配線認証試験を提供します。LinkWare™ Live を使用して、Wi-Fi 経由で任意のスマート・デバイスからジョブとテスターを管理します。世界中のサポートに裏付けられた名高いフルーク・ネットワークスの信頼性を備えています。
- Cat 6A および Class EA のメタル配線認証試験

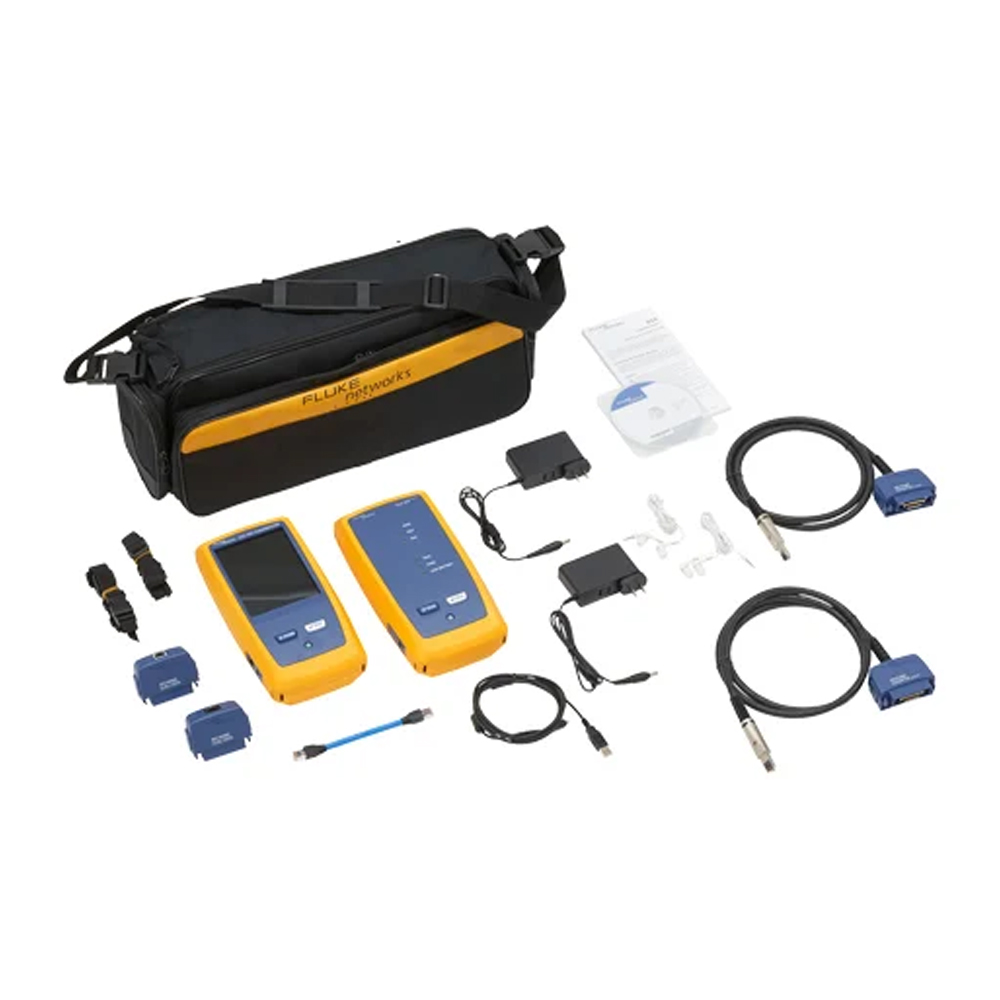

- チャネル測定用アダプターおよびパーマネント・リンク測定用アダプターが付属 (DSX-602-PRO のみ)
- Cat 6A テスト時間は 10 秒
- ProjX™ 管理システムにより、テストのセットアップを迅速かつ確実に実施
- HDTDX および HDTDR 診断により障害位置を正確に特定
概要
DSX-602 CableAnalyzer は、Cat 3 / Class C から Cat 6A / Class EA までの銅線ツイスト・ペア構造ケーブルに不可欠な認証ツールです。 スピードと信頼性が特徴で、効率化と生産性を向上しつつ、最終的な結果を確認できます。ジェスチャー・ベースのユーザー・インターフェイスにより、技術者は画面を解釈する時間を短縮し、テストにより多くの時間を費やすことができます。 500 MHz の周波数範囲により、わずか 10 秒で 10 ギガビット・イーサネットの Cat 6A / Class EA ケーブル接続の認証試験が可能です。高度な診断機能により、障害の場所を特定することが可能です。LinkWare™ Live クラウド・ベースのサービスを使用すると、いつでも、どこでも、誰とでも、どのデバイスでも認証ジョブを管理できます。
| 仕様 | |
|---|---|
| ケーブル・タイプ | |
| ケーブル・タイプ | シールド付きおよび非シールド・ツイスト・ペアの LAN ケーブル |
| テスト規格 | |
| TIA | TIA 568-2-D のカテゴリー 3、4、5、5e、6、6A |
| ISO/IEC | ISO/IEC11801-2002 および改訂の Class C、D、E、EA 認証 |
| IEEE 802.3 | 10BASE-T、100BASE-TX、1000BASE-T、10GBASE-T |
| 一般仕様 | |
| オートテストの時間 | Cat 5e または 6/ Class D または E の完全双方向自動テスト: 9 秒 Cat 6A/Class EA の完全双方向自動テスト:10 秒 |
| サポートするテスト・パラメーター (選択したテスト基準により、テストするテスト・パラメーターおよび周波数範囲が決定されます) | ワイヤーマップ、長さ、伝播遅延、遅延時間差、DC ループ抵抗、挿入損失(Attenuation)、リターン・ロス (RL)、近端漏話減衰量 (NEXT、減衰対クロストーク比 (ACR-N)、ACR-F (ELFEXT)、パワー・サム ACR-F (PSELFEXT)、パワー・サム NEXT、パワー・サム ACR-N、パワー・サム・エイリアン近端クロストーク (PS ANEXT)、パワー・サム・エイリアン減衰対遠端クロストーク比 (PS AACR-F) |
| 最大周波数 | 500 MHz |
| テスト結果の保存件数 | Cat 6A (プロット付き): 約12,000 件 |
| ディスプレイ | 投影型静電容量方式タッチ・スクリーン内蔵 5.7 インチ LCD ディスプレイ |
| 寸法 | メイン・ ユニットおよびスマート・リモート: 6.67 cm x 13.33 cm x 27.94 cm |
| 重量 | 1.36 kg |
| 電源 | リチウムイオン・バッテリー・パック、7.2 V |
| バッテリーの使用時間 | 8 時間 (代表値) |
| 充電時間 | テスターの電源オフ時: 10 % から 90 % までの充電に 4 時間 |
| 対応言語 | 英語、フランス語、ドイツ語、イタリア語、日本語、ポルトガル語、スペイン語、中国語、韓国語、ロシア語、繁体字中国語、チェコ語、ポーランド語、スウェーデン語、ハンガリー語 |
| 校正 | サービス・センター校正期間は 1 年 |
| 内蔵 Wi-Fi | IEEE 802.11 a/b/g/n; デュアル・バンド (2.4 GHz および 5 GHz) 対応 |
| 環境仕様 | |
| 作動温度 | 0° C ~ 45° C |
| 保管温度 | -30° C ~ +60° C |
| 稼動時相対湿度 (%RH 結露なし) | 0% ~ 90% (0° C ~ 35° C)、0% ~ 70% (35° C ~ 45 ℃) |
| 振動 | ランダム、2 g, 5 Hz ~ 500 Hz |
| 衝撃 | 1 m 落下試験 (モジュール付きおよびモジュールなし、アダプターなし) |
| 安全性 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
| 作動高度 | 4,000 m、3,200 m (AC アダプター使用時) |
| EMC | EN 61326-1:ポータブル |
商品仕様
| 製品名: | DSX-602 |
|---|---|
| 型番: | DSX-602 |
| メーカー: | フルーク・ネットワークス |
