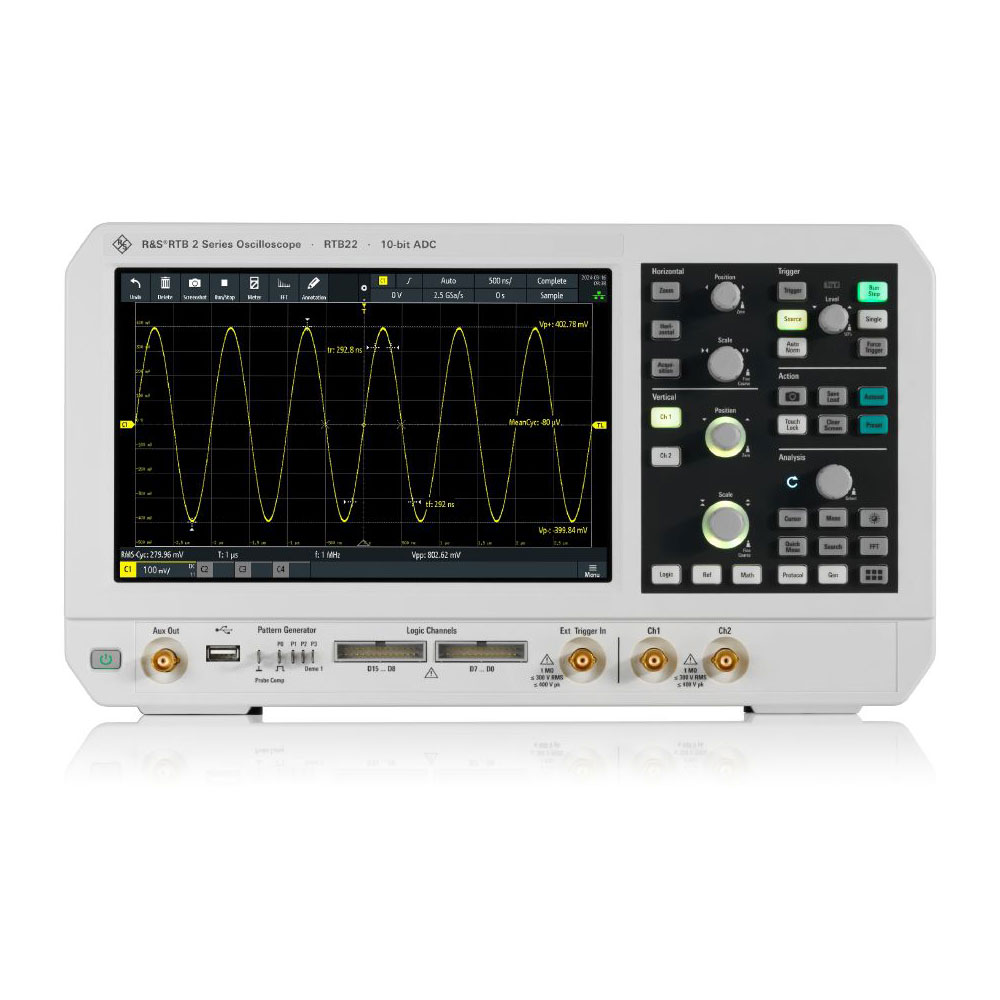

【お問合せ商品】R&S(R) オシロスコープ RTB22

大信号と小信号の同時表示でも高分解能を維持

R&S®RTB 2は、ローデ・シュワルツが開発したカスタマイズ10ビットA/Dコンバーターを内蔵しています。これは、従来の8ビットA/Dコンバーターよりも分解能が4倍向上しています。分解能の向上により、シャープな波形が得られるため、他の製品では見逃されてしまう信号の詳細を確認できます。例として、スイッチング電源の特性評価があげられます。スイッチングデバイス電圧の全体像は、1回の捕捉データ内における、オン／オフ時間の範囲で判定する必要があります。

10 M サンプル（標準）、20 M サンプル（インターリーブ）

R&S®RTB 2は、1チャネル当たり10 Mサンプルというクラス最高のメモリ長を搭載し、インターリーブモードでも20 Mサンプルを使用できます。これは、同等クラスの類似のオシロスコープと比較して、10倍のメモリを搭載していることになります。これにより、ユーザーはサンプリングレートを高くした場合でも、長時間の捕捉シーケンス設定が可能になります。つまり、スイッチング電源のトランジェント解析において、より詳細な解析結果を得ることができます。

160 Mサンプルとヒストリー機能の併用

R&S®RTB 2はすべて、標準セグメントメモリ機能を搭載しています。I²C、SPIなど、通信ギャップを持つプロトコルベース信号を、数秒または数分にわたって捕捉できます。セグメントサイズは変更できるため、160 Mサンプルメモリを有効に活用できます。ヒストリーモードでは、最大160 Mサンプルのセグメントメモリを最大限に使用して過去のデータをさらに解析できます。

16個の追加デジタルチャネル

R&S®RTB 2はすべてMSO対応であるため、R&S®RTB2-B1オプションを使用すれば、最大16個のデジタルチャネルを使用できます。本機は組み込み設計のアナログ／デジタルコンポーネントから信号を捕捉して、同期解析や時間相関解析が可能です。例えば、カーソル測定を使用してA/Dコンバーターの入出力間の遅延を簡単に計測することができます。

アナログとデジタルの印加信号を出力

最大50 Mbit/sのR&S®RTB-B6 任意波形／パターンジェネレーターは、教育目的やプロトタイプのハードウェアの代替用途に便利です。一般的な正弦波、方形波／パルス、ランプおよびノイズ波形以外にも、任意の波形や4ビットの信号パターンを出力します。波形やパターンは、CSVファイルとしてインポートできるだけでなく、オシロスコープの波形からコピーすることもできます。事前に定義されたパターン （I²C、SPI、UART、CAN/LINなど）を使用することができます。

電位の測定／表示

R&S®RTB 2は、3桁のデジタル電圧計（DVM）と6桁の周波数カウンターを各チャネルに備えていて同時測定が可能です。標準的な測定機能には、DC、AC＋DC（RMS）、AC（RMS）が含まれています。

検出困難な異常の多くは、時間信号と周波数信号間の相互作用から生じます。R&S®RTB 2のFFT機能は、中心周波数とスパンを入力してボタンを押すだけで起動します。R&S®RTB 2 オシロスコープの高性能FFT機能により、最大128,000ポイントの信号を解析できます。その他の実用的なツールとして、周波数ドメインでのカーソル測定や自動設定があります。

マスクテストは、特定の信号が許容範囲内にあるかどうかを短時間で判別します。統計的な合否評価を使用することにより、DUTの品質と安定性を評価します。異常信号と想定外の結果を短時間で識別できます。マスク違反があった場合は測定が停止します。違反が発生するたびに、R&S®RTB 2のAUX-OUTコネクタにパルスが出力されます。このパルスは、測定設定において外部装置のトリガとして使用することができます。

R&S®RTB 2 オシロスコープは、教育現場において学生にオシロスコープを用いた測定方法を指導するのに最適です。使いやすいコンセプトと最先端のテクノロジーを、お手頃な価格でお届けします。大型の10.1インチ高解像度スクリーンは信号の細部まですべて表示でき、複数の学生が1つの画面を共有することもできます。便利でフレキシブルなスクリーン注釈ツールにより、レポートを効率的に作成することができます。
