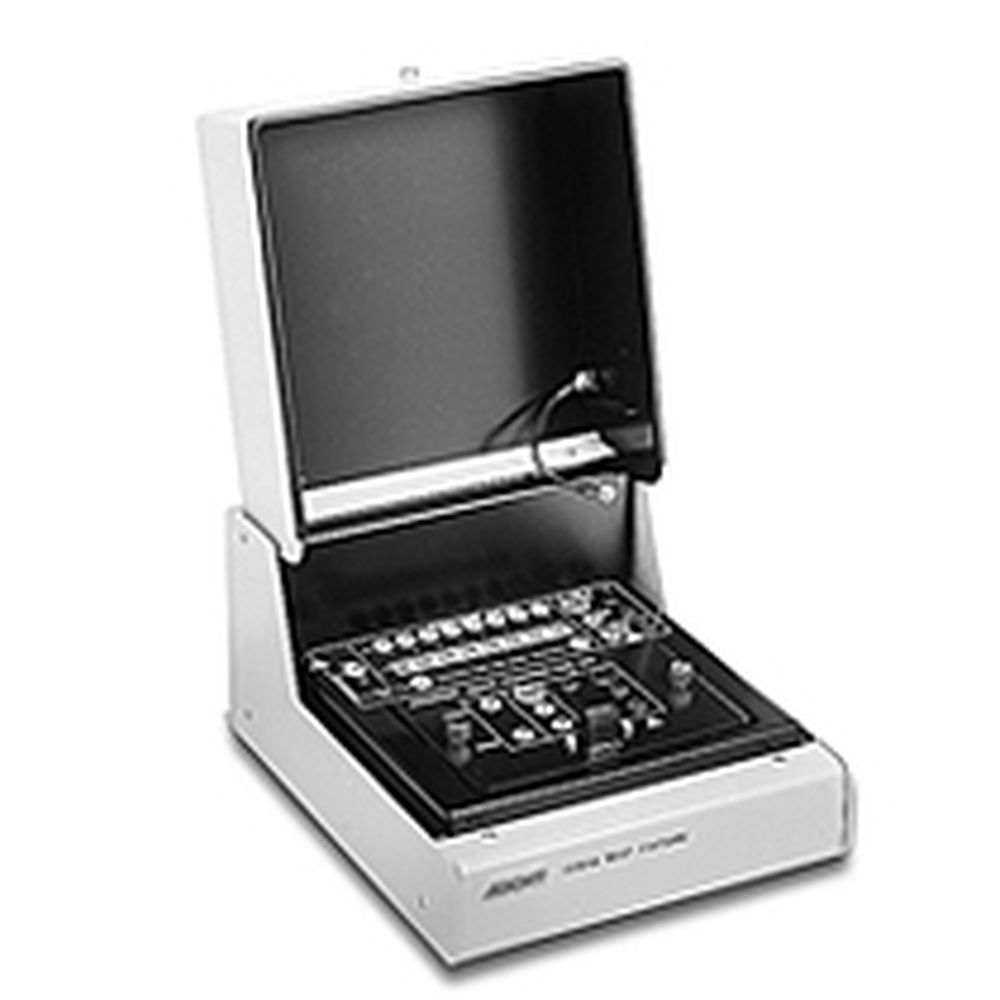

エーディーシー テストフィクスチャ 12701A

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

概要

12701Aは、エレクトロメータ、電圧／電流発生器などの測定器と接続して、半導体などの電子部品の直流特性試験を行うテスト・ヘッド部です。
シールド、絶縁、遮光を考慮し、10^-14Aから20Aまでの広範囲な電流測定が可能です。各種の被測定デバイスに対応可能なアクセサリを用意しています。

接続コネクタ

端子名	品名	接続対象
F/S-1~F/S-8	トライアキシャル・コネクタ	・8252, 5350, 5450/5451のINPUT ・6243のOUTPUT, SENSE, OUTPUT/SENSE
VS1,VS2	セーフティ・ソケット	V SOURCE
GND	セーフティ・ソケット（青）	GND
CONTROL	アンフェノール24Pin	5450/5451のHANDLER INTER FACE（蓋の開閉信号）
LID SIGNAL	フローティングBNC	・5450/5451のLID SIGNAL ・6243, 8252のINTER LOCK（蓋の開閉信号）

耐圧／絶縁

	耐圧	絶縁（Ω）
F/S-1~F/S-8信号ライン ー 他のすべて	350 Vピーク	1014以上
SENSE信号ライン ー 他のすべて	350 Vピーク	1014以上
VS1 ? Hi-Lo	300 Vピーク	108以上
VS2 ? Hi-Lo	1000 Vピーク	109以上

エレクトロメータとの接続ケーブル

エレクトロメータとの接続には下記ケーブルの別途購入が必要です。 ※はエレクトロメータの標準付属品

端子	8252	5350	5450	5451
入力	A01009	A01009	A01239 +CC015003 /CC010004	A01009
電圧印可	A01044※	?	CC010005※	CC010005※
インターロック	A01036-1500	?	A01036-1500	A01036-1500

一般仕様

使用環境範囲：温度 ?20 ℃~＋80 ℃、湿度 80 %RH以下、結露のないこと（＋5 ℃~ ＋35 ℃）
保存環境範囲：温度 ?25 ℃~ ＋80℃、湿度 80 %RH以下、結露のないこと
外形寸法：約201（幅）×122（高）×243（奥行）mm
質量：1.7 kg以下

A01214-20 接続リード（φ2- φ1）
A01215-15 接続リード（φ2-φ2）
A01228-15 接続リード（φ2X2- φ1同軸ケーブル）

アクセサリ（別売り）

A01216-15 接続リード（φ1-φ1）
A01217-25 接続リード（φ2-ミニソケット）
A01218-20 接続リード（φ1-ミニソケット）
A01229-15 接続リード（φ2×2-φ1×2同軸ケーブル）
A01287-15 接続リード（φ2-φ2セーフティ 10A）
A04501 ダイオード・テスト・ボックス
A04506 絶縁ボード
A04701-12 ミニフック

保証：メーカー保証
校正：別途料金
