NF回路設計ブロック 交流電圧計/ノイズメータ Mシリーズ

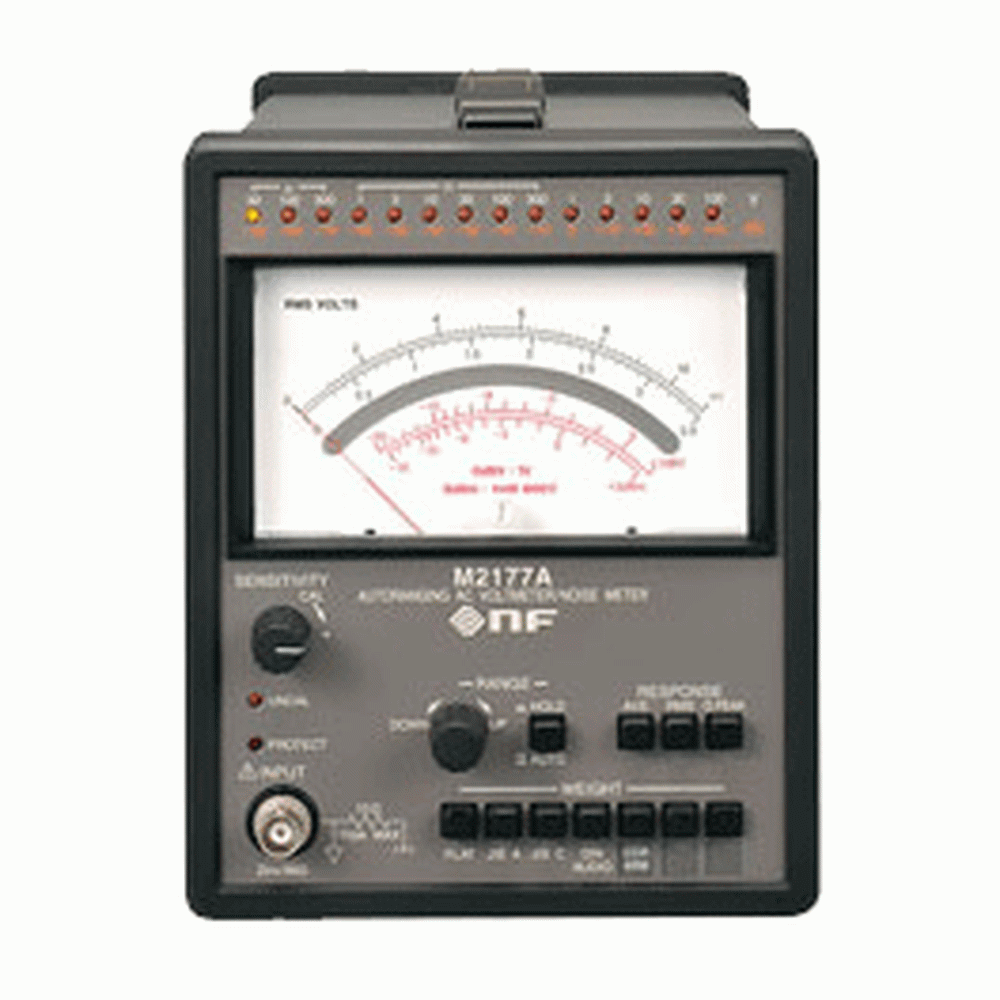

M2177A オートレンジング交流電圧計/ノイズメータ
アナログ・メータ式電子電圧計の定番。アナログ・メータの直感性を求めるお客様へ
-オーディオ機器の検査ラインなど．．．

特徴：

• M2177A は30μV フルスケールの超高感度で、各種聴感補正フィルタを内蔵し、ノイズメータとしても使用できます。
  ディジタルAV機器や電子楽器の開発・生産におけるノイズ測定、鉄道信号システムの開発・生産・保守など、
  アナログ・メータ式測定器のニーズに応えて、エヌエフが作り続けている電子電圧計シリーズです。
• 高感度
  M2177Aは30μV フルスケール（14 レンジ）と高感度です。オーディオアンプのノイズやクロストークなどの微少レベルの信号を測定できます。
• オートレンジング（M2177Aのみ）
  M2177Aは、信号を入力すると、自動的に最適な電圧レンジに設定するオートレンジング機能を装備しています。
  オーディオ製品の量産ラインなど測定時間の短縮が求められる用途に適しています。
• ※レンジの固定、手動によるレンジのアップ・ダウンも可能です。
• 検波方式切換え
  真の実効値検波（波高率5以下）、平均値検波、準尖頭値検波の3 種類の検波方式を切換え可能です。
• 聴感補正フィルタ内蔵
  標準で4 個の聴感補正フィルタを内蔵。オプションで4 種類のフィルタが用意されており、2 個追加することができます。

仕様

周波数範囲		5Hz~500kHz
検波方式		真の実効値検波（RMS）、平均値検波(AVE)、準尖頭値検波(Q.PEAK)切換え
メータ		電圧目盛り：0~11、0~3.5、デシベル目盛り：-16~+3dBm(0dBm=1mW 600Ω）、ミラー付
電圧測定レンジ		30μVrms/14レンジ~100Vrma/F.S.、1・3系列、14レンジ、オートレンジング（20Hz~500kHz）、手動設定可能
メーター指示確度 （感度調整器：CAL）		※別表1参照
入力	コネクタ形状	BNCリセプタクル
	インピーダンス	約1MΩ 25pF以下
	非破壊最大入力電圧	30mV~100Vレンジ：AC+DCのピーク値±250V 30μV~10mVレンジ：ACのピーク値±5V、AC+DCのピーク値±250V 10μVレンジ：ACのピーク値±5V、AC+DCのピーク値±250V
感度調整範囲		0 ~ -10dB以上
聴感補正フィルタ		JIS A(JIS C1502-1990[A特性])、JIS C（JIS C1502-1990[C特性])、DIN AUDIO（DIN45405-1967）、CCIR ARM（Dolby Cat.No.98A)を内蔵 ※オプションで追加可能
測定可能な波高率		5以下（各レンジのフルスケール入力にて、感度調整器：CAL、RMS時）
AC出力	コネクタ形状	BNCリセプタクル
	インピーダンス	50Ω
	出力電圧	1Vrms（各レンジのフルスケール入力にて、無負荷時）
	出力電圧感度	メーター指示確度(AVE)に同じ
DC出力	コネクタ形状	BNCリセプタクル
	インピーダンス	50Ω
	出力電圧	1V（各レンジのフルスケール入力にて、無負荷時）
	出力電圧感度	メーター指示確度(AVE)に同じ
電源		AC100V、120V、230V±10％、50Hz/60Hz、25VAmax、過電圧カテゴリ（CAT）II
寸法・質量		144(W)x177(H)x300(D)mm（突起物含まず）、約3.6kg
付属品		取扱説明書、電源コード（3極、2m）、ヒューズ

真の実効値検波 （RMS)	30μVレンジ	20Hz~30kHz ±5％F.S. ／ 5Hz~50kHz ±10％F.S.
	100μVレンジ~100Vレンジ	20Hz~100kHz ±3％F.S. ／ 5Hz~250kHz ±10％F.S.
平均値検波 （AVE）	30μVレンジ	10Hz~30kHz ±5％F.S. ／ 5Hz~50kHz ±10％F.S.
	100μVレンジ	10Hz~100kHz ±5％F.S. ／ 5Hz~250kHz ±10％F.S.
	300μVレンジ~100Vレンジ	20Hz~100kHz ±3％F.S. ／ 7Hz~200kHz ±5％F.S. / 5Hz~500kHz ±10％F.S.
準尖頭値検波 (Q.PEAK)	30μVレンジ	20Hz~10kHz ±5％F.S. ／ 5Hz~30kHz ±20％F.S.
	100μV~100Vレンジ	20Hz~10kHz ±5％F.S. ／ 10Hz~30kHz ±10％F.S. / 5Hz~100kHz ±20％F.S.

付属品：上記参照
保証：メーカー保証
校正：別途料金
