NF回路設計ブロック 交流電圧計/ノイズメータ Mシリーズ

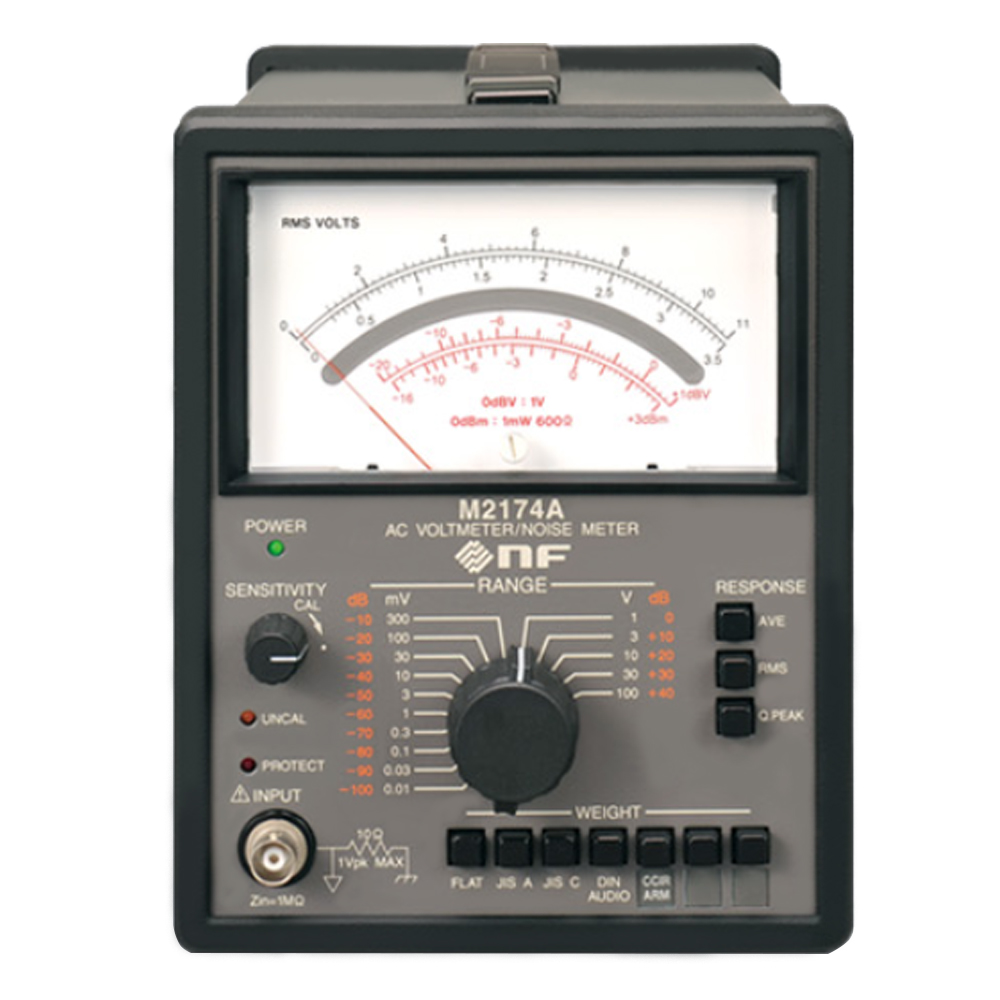

M2174A 高感度交流電圧計/ノイズメータ
アナログ・メータ式電子電圧計の定番。アナログ・メータの直感性を求めるお客様へ
-オーディオ機器の検査ラインなど．．．

特徴

• M2174A は10μV フルスケールの超高感度で、各種聴感補正フィルタを内蔵し、ノイズメータとしても使用できます。
  ディジタルAV機器や電子楽器の開発・生産におけるノイズ測定、鉄道信号システムの開発・生産・保守など、アナログ・メータ式測定器のニーズに応えて、エヌエフが作り続けている電子電圧計シリーズです。
• 高感度
  M2174A は最高10μV フルスケール（15 レンジ）と高感度です。オーディオアンプのノイズやクロストークなどの微少レベルの信号を測定できます。

• 真の実効値検波（波高率5以下）、平均値検波、準尖頭値検波の3 種類の検波方式を切換え可能です。
• 聴感補正フィルタ内蔵
  標準で4 個の聴感補正フィルタを内蔵。オプションで4 種類のフィルタが用意されており、2 個追加することができます。

仕様

周波数範囲		5Hz~500kHz
検波方式		真の実効値検波（RMS）、平均値検波(AVE)、準尖頭値検波(Q.PEAK)切換え
メータ		電圧目盛り：0~11、0~3.5、デシベル目盛り：-16~+3dBm(0dBm=1mW 600Ω）、ミラー付
電圧測定レンジ		10μVrms/F.S.~100Vrma/F.S.、1・3系列、15レンジ、手動設定
メーター指示確度 （感度調整器：CAL）		※別表1参照
入力	コネクタ形状	BNCリセプタクル
	インピーダンス	約1MΩ 25pF以下
	非破壊最大入力電圧	30mV~100Vレンジ：AC+DCのピーク値±250V 30μV~10mVレンジ：ACのピーク値±5V、AC+DCのピーク値±250V 10μVレンジ：ACのピーク値±5V、AC+DCのピーク値±250V
感度調整範囲		0 ~ -10dB以上
聴感補正フィルタ		JIS A(JIS C1502-1990[A特性])、JIS C（JIS C1502-1990[C特性])、DIN AUDIO（DIN45405-1967）、CCIR ARM（Dolby Cat.No.98A)を内蔵 ※オプションで追加可能
測定可能な波高率		5以下（各レンジのフルスケール入力にて、感度調整器：CAL、RMS時）
AC出力	コネクタ形状	BNCリセプタクル
	インピーダンス	50Ω
	出力電圧	1Vrms（各レンジのフルスケール入力にて、無負荷時）
	出力電圧感度	メーター指示確度(AVE)に同じ
DC出力	コネクタ形状	BNCリセプタクル
	インピーダンス	50Ω
	出力電圧	1V（各レンジのフルスケール入力にて、無負荷時）
	出力電圧感度	メーター指示確度(AVE)に同じ
電源		AC100V、120V、230V±10％、50Hz/60Hz、25VAmax、過電圧カテゴリ（CAT）II
寸法・質量		144(W)x177(H)x300(D)mm（突起物含まず）、約3.6kg
付属品		取扱説明書、電源コード（3極、2m）、ヒューズ

表1

真の実効値検波 （RMS)	10μVレンジ	20Hz~30kHz ±10％F.S. ／ 5Hz~50kHz ±20％F.S.
	30μVレンジ	20Hz~30kHz ±5％F.S. ／ 5Hz~50kHz ±10％F.S.
	100μV~100Vレンジ	20Hz~100kHz ±3％F.S. ／ 5Hz~250kHz ±10％F.S.
平均値検波 （AVE）	10μVレンジ	10Hz~30kHz ±10％F.S. ／ 5Hz~50kHz ±20％F.S.
	30μVレンジ	10Hz~30kHz ±5％F.S. ／ 5Hz~50kHz ±10％F.S.
	100μVレンジ	10Hz~100kHz ±5％F.S. ／ 5Hz~250kHz ±10％F.S.
	300μV~100Vレンジ	20Hz~100kHz ±3％F.S. ／ 7Hz~200kHz ±5％F.S. / 5Hz~500kHz ±10％F.S.
準尖頭値検波 (Q.PEAK)	10μVレンジ	20Hz~10kHz ±10％F.S. ／ 5Hz~30kHz ±20％F.S.
	30μVレンジ	20Hz~10kHz ±5％F.S. ／ 5Hz~30kHz ±20％F.S.
	100μV~100Vレンジ	20Hz~10kHz ±5％F.S. ／ 10Hz~30kHz ±10％F.S. / 5Hz~100kHz ±20％F.S.

付属品：上記参照
保証：メーカー保証
校正：別途料金
