【お問合せ商品】エヌエフ回路設計ブロック 広帯域実効値交流電圧計 M2170A

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

NF回路設計ブロック 交流電圧計/ノイズメータ Mシリーズ

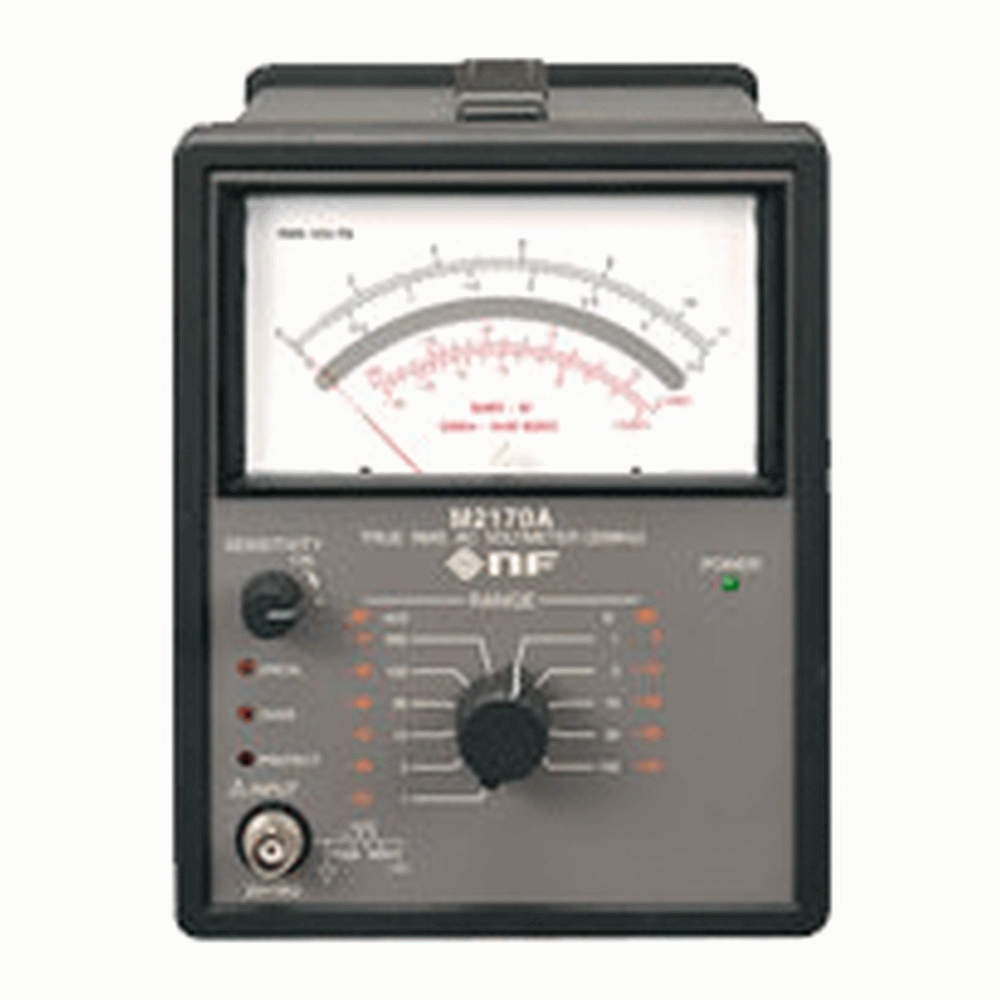

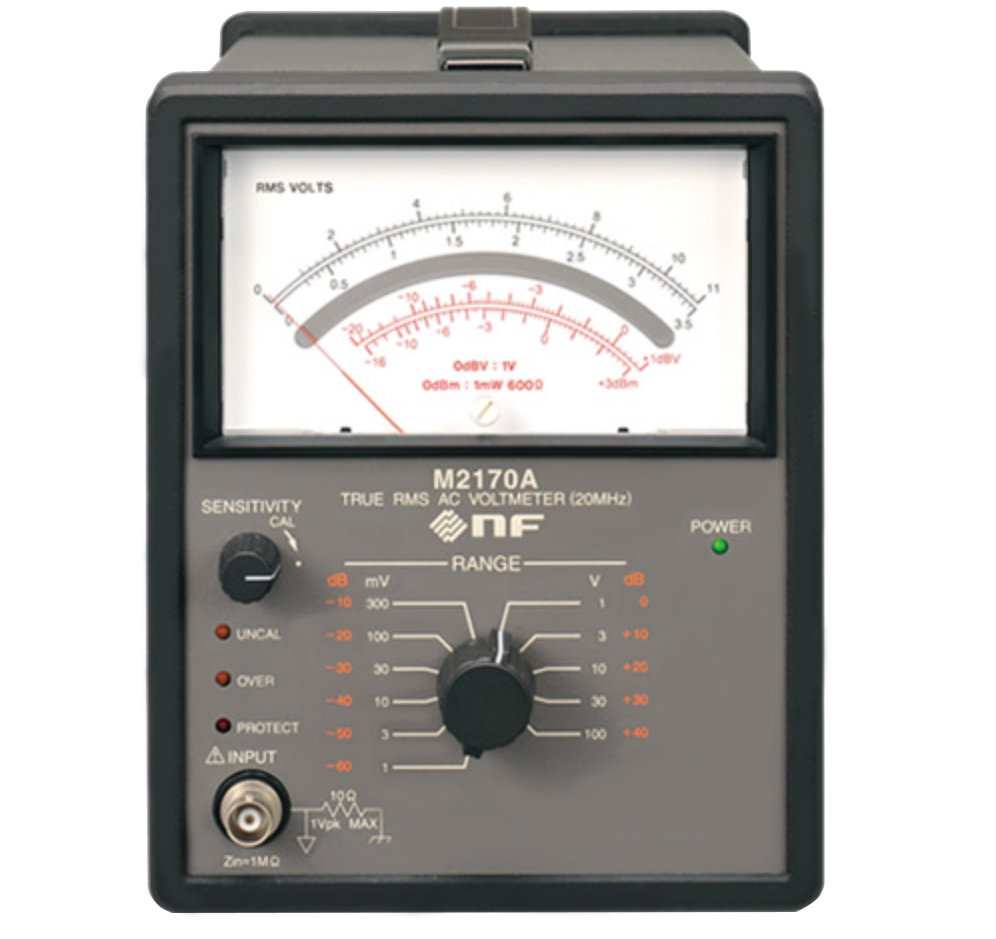

M2170A 広帯域実効値交流電圧計

アナログ・メータ式電子電圧計の定番。アナログ・メータの直感性を求めるお客様へ
-オーディオ機器の検査ラインなど．

特徴：

• M2170A は、高調波やノイズ成分を含んだ交流電圧の真の実効値を測定します。5Hz~20MHzの広帯域により、一般的なディジタルマルチメータでは測定できない電圧測定に対応します。
• 広帯域
  5Hz~20MHz の広い周波数範囲で、オーディオやRF 測定、広帯域のノイズ測定、高速立ち上がりパルス測定などに使用できます。
• 真の実効値指示
  熱変換方式によるRMSコンバータを採用し、入力信号の最大波高率をメータフルスケールで7まで測定できます。高調波やノイズ成分の大きい信号測定でも、正確な実効値を指示します。波高率の過大な信号に対しては、警告ランプが点灯します。

仕様

周波数範囲		5Hz~20MHz
検波方式		真の実効値検波（熱変換方式）
メータ		電圧目盛り：0~11、0~3.5、デシベル目盛り：-16~+3dBm(0dBm=1mW 600Ω）、ミラー付
電圧測定レンジ		1mVrms/F.S.~100Vrma/F.S.、1・3系列、11レンジ、手動設定
メーター指示確度 （感度調整器：CAL）		30Hz~1MHz ±3％F.S. 10Hz~10MHz ±5％F.S. 5Hz~20MHz ±10％F.S. （入力電圧：フルスケールの20％）
入力	コネクタ形状	BNCリセプタクル
	インピーダンス	約1MΩ 25pF以下
	非破壊最大入力電圧	1V~100Vレンジ：AC+DCのピーク値±250V、周波数[hz]xACの電圧[Vrms]=108 1mV~300mVレンジ：ACのピーク値±10V、AC+DCのピーク値±250V
感度調整範囲		0 ~ -10dB以上
聴感補正フィルタ		なし
測定可能な波高率		7以下（各レンジのフルスケール入力にて、感度調整器：CAL）
AC出力	コネクタ形状	BNCリセプタクル
	インピーダンス	50Ω
	出力電圧	1Vrms（各レンジのフルスケール入力にて、無負荷時）
	出力電圧感度	1Vrms±2％（各レンジのフルスケール入力にて、1KHz、無負荷時）
DC出力	コネクタ形状	BNCリセプタクル
	インピーダンス	50Ω
	出力電圧	1V（各レンジのフルスケール入力にて、無負荷時）
	出力電圧感度	メータ指示確度に同じ
電源		AC100V、120V、230V±10％、50Hz/60Hz、25VAmax、過電圧カテゴリ（CAT）II
寸法・質量		144(W)x177(H)x300(D)mm（突起物含まず）、約3.7kg
付属品		取扱説明書、電源コード（3極、2m）、ヒューズ

付属品：上記参照
保証：メーカー保証
校正：別途料金
