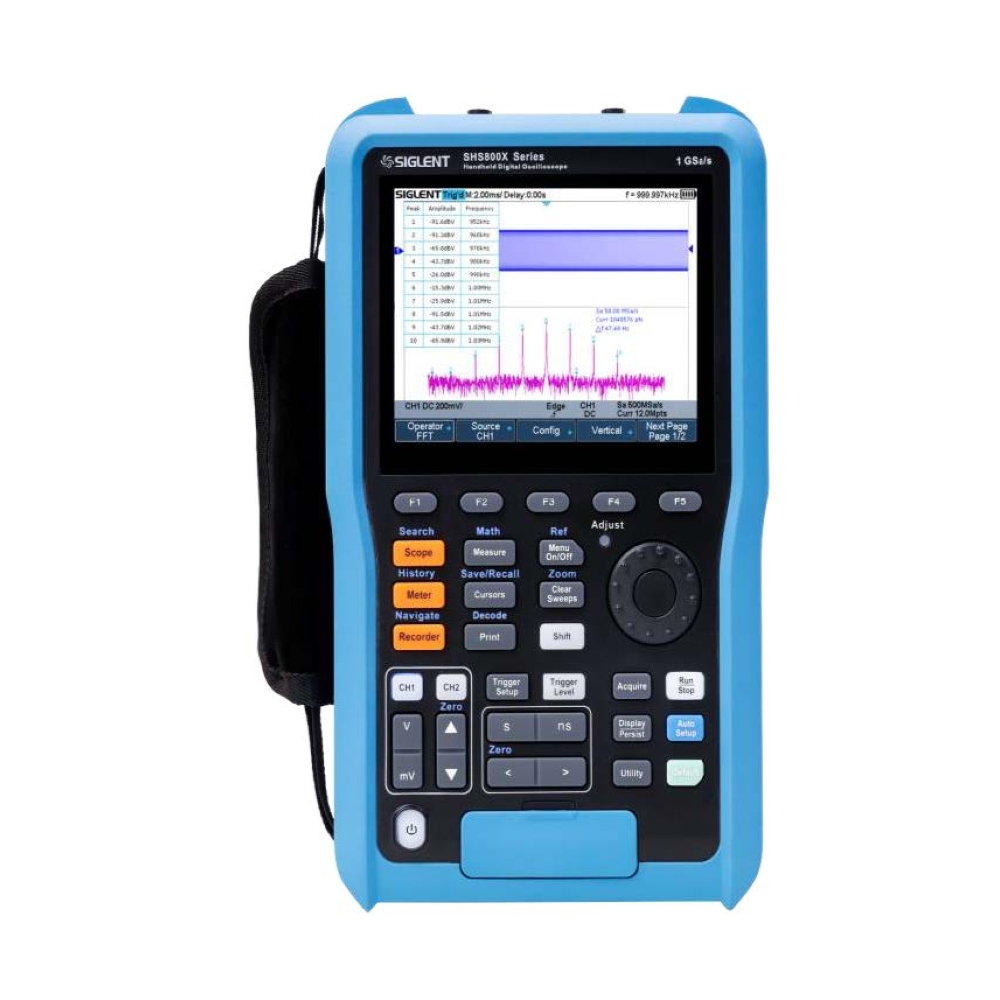

SIGLENT SHS800Xシリーズ ハンドヘルドオシロスコープ
主な特徴
- オシロスコープ、シリアルトリガー、デコーダー、スペクトル解析、データロガー、マルチメーターの機能を便利でポータブルなデザインに統合
- 100 MHzまたは200 MHz帯域幅のモデル
- サンプリングレート：1GSa/s（1チャンネル）、500MSa/s（2チャンネル）
- 最大12Mptsまでの記録長
- 最大22時間までの波形記録
- IP定格： IP51
| 型番 | 帯域幅 | チャンネル | 最大リアルタイムサンプリングレート | マルチメーター | 絶縁レベル | メモリ深度 |
|---|---|---|---|---|---|---|
| SHS810X | 100 MHz | 2 | 1 GSa/s | 電圧、電流、抵抗、その他8つの一般的な機能 | - | 12 Mpts |
| SHS820X | 200 MHz | 2 | 1 GSa/s | 電圧、電流、抵抗、その他8つの一般的な機能 | - | 12 Mpts |
概要
5つの機能を1台に集約
- 2チャンネルオシロスコープ
- True RMSマルチメータ
- レコーダ
- サンプリングロガー
- 測定ロガー
- シリアルトリガ＆デコーダ
- FFTスペクトル解析
使い勝手の良いポータブル設計
フロントパネルはA4用紙よりも小さいサイズで、機器の小型化を実現しており、リアパネルには縦置きを可能にするサポートフレームを備え、側面のナイロン製ハンドルは手持ちで操作するのに便利な形状になっています。
付属のキャリーケースには、機器本体やプローブ、その他のアクセサリを収納することが可能で、フィールドワークや出張作業での携帯に最適です。
保護機能と寿命に優れたバッテリー
大容量6900 mAの充電式リチウムバッテリーは、充電無しで最大5.5時間の連続稼働が可能です。
また、UL認証も取得しており、安全性と寿命の両面において優れた性能を有しています。
バッテリーは測定器本体に装着したまま充電することも、取り外して外部充電器で充電することも可能です。
仕様
オシロスコープ機能仕様
| SHS810X | SHS820X | |
|---|---|---|
| 帯域幅 | 100 MHz 200 MHz | |
| サンプリングレート （最大値） |
2チャンネルで 1つの 1 GSa/s ADCを共有。 2チャンネル使用時の各チャンネルの最大サンプリングレートは500 MSa/sです。 1チャンネル使用時のそのチャンネルの最大サンプリングレートは1 GSa/sです。 |
|
| チャンネル | アナログオシロスコープ 2チャンネル、マルチメータ 1チャンネル | |
| メモリ長（最大値） | 6 Mpts/ch（2チャンネル使用時）、12 Mpts/ch（1チャンネル使用時） | |
| 波形キャプチャレート（最大値） | 100,000 wfm/s（ノーマルモード）、 400,000 wfm/s（シーケンスモード） | |
| トリガタイプ | エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ | |
| シリアルトリガ＆デコーダ | IIC, SPI, UART, CAN, LIN | |
| データロガー（デコーダ） | サンプリングロガー - 最大サンプリングレート 25 kSa/s、最小サンプリングレート 1 Sa/s 測定ロガー – 最大インターバル 10分、最小インターバル 0.1秒、ログ最大項目数 4 I/O USBホスト、USBデバイス |
|
| 最大入力電圧（オシロスコープ） | CAT II 300 Vrms（BNC信号と保護接地間） CAT II 300 Vrms （BNCグランドと保護接地間） CAT III 300 Vrms（BNC信号とBNCグランド間） |
|
| 最大入力電圧（マルチメータ） | CAT III 300 Vrms, CAT II 600 Vrms | |
| プローブ | PP510 | PP215 |
マルチメータ機能仕様
| 最大分解能 | 6000 Counts | |
|---|---|---|
| DC電圧 | 60 mV | ±1%±15 digit |
| 600 mV-600 V | ±1%±5 digit | |
| 1000V | ±1.5%±5digit | |
| AC電圧 （45 Hz～400 Hz） |
60 mV | ±1%±15 digit |
| 600 mV-600 V | ±1%±5 digit | |
| 750V | ±1.5%±5digit | |
| DC電流 | 60 mA-600 mA | ±4%±10digit |
| 6 A-10 A | ±5%±5 digit | |
| AC電流 (45 Hz～400 Hz) |
60 mA-600 mA | ±4%±10digit |
| 6 A-10 A | ±5%±5 digit | |
| 静電容量 | 40 nF | ±5%±50 digit |
| 400 nF-400 μF | ±5%±5 digit | |
| 抵抗 | 600 Ω-6 MΩ | ±1%±5 digit |
| 60 MΩ | ±4%±5 digit | |
| 導通 | < 50 Ωで導通ブザーが鳴動 | |
| ダイオード | 0-2 V | |
その他仕様
| ディスプレイ | 5.6インチ TFT液晶（640×480） |
|---|---|
| 電源 | 大容量6900 mA充電式リチウムバッテリー |
| 寸法 | 276 mm * 168 mm * 68 mm |
| 付属品 | 受動プローブ2本、テストリード、USBケーブル、DCアダプタ、電源コード |
商品仕様
| 製品名: | SHS810X |
|---|---|
| 型番: | SHS810X |
| メーカー: | SIGLENT |
