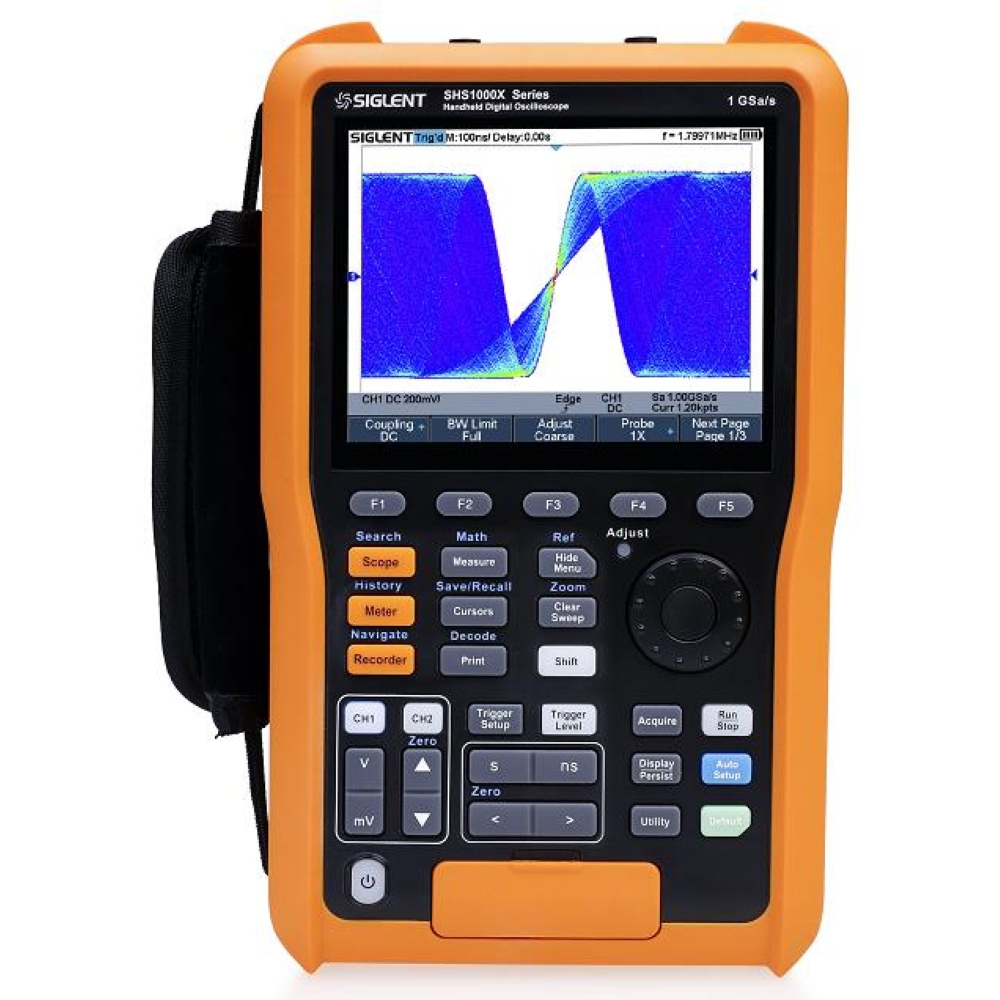

SIGLENT SHS1000Xシリーズ ハンドヘルドオシロスコープ
主な特徴
- 絶縁電圧： CATIII 600Vrms、CATII 1000 Vrms
- オシロスコープ、シリアルトリガ＆デコーダ、スペクトル解析、データロガー、マルチメータの機能を、便利なポータブル設計に集約
- 帯域幅100 MHzおよび200 MHzのモデルラインナップ
- サンプリングレート 1GSa/s（1チャンネル使用時）、500 MSa/s（2チャンネル使用時）
- メモリ長 最大12 Mpts
- ハードウェアベースのTrue RMSマルチメータ
- IP51保護等級に準拠
| 型番 | 帯域幅 | チャンネル | 最大リアルタイムサンプリングレート | マルチメータ | 絶縁レベル | メモリ長 |
|---|---|---|---|---|---|---|
| SHS1102X | 100 MHz | 2 CH | 1 GSa/s | 電圧、電流、抵抗、その他8つの一般的な機能 | CAT III 600 Vrms, CAT II 1000 Vrms | 12 Mpts |
| SHS1202X | 200 MHz | 2 CH | 1 GSa/s | 電圧、電流、抵抗、その他8つの一般的な機能 | CAT III 600 Vrms, CAT II 1000 Vrms | 12 Mpts |
概要
フルアイソレーション
IEC61010-2-030は、測定器の動作電圧外における短期の過渡過電圧への耐性を評価する測定カテゴリを定義しています。
SHS1000Xシリーズのオシロスコープ機能の最大電圧入力はCAT III 600 Vrms、CAT II 1000 Vrmsに準拠し、マルチメータ機能の最大入力もCAT III 600 Vrms、CAT II 1000 Vrmsに準拠します。
オシロスコープ機能の2チャンネル、マルチメータ機能の1チャンネル、電源アダプタ、USBホスト/デバイスポートの間は完全に絶縁されており、偶発的な短絡のリスクを低減できるため、室内測定とフローティング信号の測定の双方に最適です。
シリアルトリガ＆デコード機能を標準搭載
IIC、SPI、IART、CAN、LINといった自動車や組み込み関連の産業で広く利用されているシリアル規格に対応しています。
独自のポータブル設計とバッテリー電源の仕様を備え、現場でのデコード作業を要する上記産業におけるテストニーズに対し、より優れたソリューションを提供します。
IP51保護等級に準拠
IP51の防塵・防水性能を備えた密閉構造を採用し、IEC60529に基づいた評価試験で、厳しい環境下においても優れた耐久性を発揮することが証明されています。
また、ラバー加工された本体表面と大きな入力キーにより、操作が困難になる状況でも使用しやすくなっています。
ハードウェアベースのTrue RMSマルチメータ
- 6,000カウント（~ 3.5桁）のデジタルマルチメータを内蔵
- ハードウェアベースのTrue RMS測定
- 最大4チャンネル、350万点の測定ポイントの保存に対応した、測定値のトレンドグラフ機能を搭載
仕様
オシロスコープ機能仕様
| SHS1102X | SHS1202X | |
|---|---|---|
| 帯域幅 | 100 MHz | 200 MHz |
| サンプリングレート（最大値） | 2チャンネルで 1つの 1 GSa/s ADCを共有。 2チャンネル使用時の各チャンネルの最大サンプリングレートは500 MSa/sです。 1チャンネル使用時のそのチャンネルの最大サンプリングレートは1 GSa/sです。 |
|
| チャンネル | アナログオシロスコープ 2チャンネル マルチメータ 1チャンネル |
|
| メモリ長 （最大値） |
6 Mpts/ch（2チャンネル使用時） 12 Mpts/ch（1チャンネル使用時） |
|
| 波形キャプチャレート（最大値） | 100,000 wfm/s（ノーマルモード） 400,000 wfm/s（シーケンスモード） |
|
| トリガタイプ | エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ | |
| シリアルトリガ＆デコーダ | IIC, SPI, UART, CAN, LIN | |
| データロガー（デコーダ） | サンプリングロガー - 最大サンプリングレート 25 kSa/s、最小サンプリングレート 1 Sa/s 測定ロガー – 最大インターバル 10分、最小インターバル 0.1秒、ログ最大項目数 4 I/O USBホスト、USBデバイス |
|
| 最大入力電圧 （オシロスコープ） |
CAT III 600 Vrms、CAT II 1000 Vrms（BNC信号と保護接地間） CAT III 600 Vrms、CAT II 1000 Vrms （BNCグランドと保護接地間） CAT III 300 Vrms（BNC信号とBNCグランド間） |
|
| 最大入力電圧（マルチメータ） | CAT III 600 Vrms, CAT II 1000 Vrms | |
| プローブ | PB925 | PB925 |
マルチメータ機能仕様
| 最大分解能 | 6000 Counts | |
|---|---|---|
| DC電圧 | 60 mV | ±1%±15 digit |
| 600 mV-600 V | ±1%±5 digit | |
| 1000V | ±1.5%±5digit | |
| AC電圧 （45 Hz～400 Hz） |
60 mV | ±1%±15 digit |
| 600 mV-600 V | ±1%±5 digit | |
| 750V | ±1.5%±5digit | |
| DC電流 | 60 mA-600 mA | ±4%±10digit |
| 6 A-10 A | ±5%±5 digit | |
| AC電流 (45 Hz～400 Hz) |
60 mA-600 mA | ±4%±10digit |
| 6 A-10 A | ±5%±5 digit | |
| 静電容量 | 40 nF | ±5%±50 digit |
| 400 nF-400 μF | ±5%±5 digit | |
| 抵抗 | 600 Ω-6 MΩ | ±1%±5 digit |
| 60 MΩ | ±4%±5 digit | |
| 導通 | < 50 Ωで導通ブザーが鳴動 | |
| ダイオード | 0-2 V | |
その他仕様
| ディスプレイ | 5.6インチ TFT液晶（640×480） |
|---|---|
| 電源 | 大容量6900 mA充電式リチウムバッテリー |
| 寸法 | 276 mm * 168 mm * 68 mm |
| 付属品 | 受動プローブ2本、テストリード、USBケーブル、DCアダプタ、電源コード |
商品仕様
| 製品名: | SHS1102X |
|---|---|
| 型番: | SHS1102X |
| メーカー: | SIGLENT |
