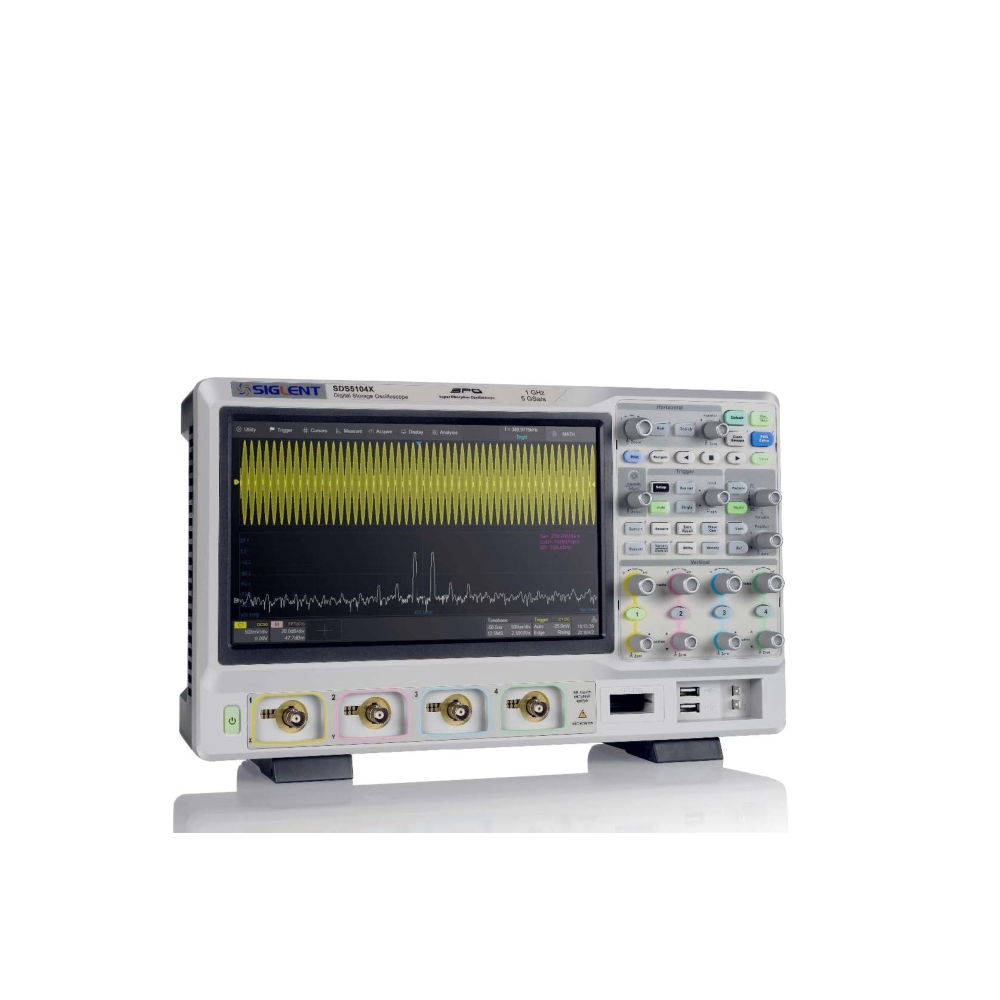

SIGLENT SDS5000Xシリーズ デジタル・オシロスコープ
主な特徴
- 350 MHz, 500 MHz, 1 GHzのモデルラインナップ
- リアルタイムサンプリングレート 最大5 GSa/s
- 最大250Mptsまで記録メモリ長
- 波形リフレッシュレート500,000 wfm/s(シーケンスモード)
- I2C、SPI、CAN、LIN、CAN FD、Flexray、I2S、MIL-STD-1553Bに対応したシリアルバストリガ＆デコード機能
- マルチタッチジェスチャーに対応した静電容量式タッチスクリーン
| 型番 | 帯域幅 | チャンネル数 | リアルタイムサンプリングレート | 最大波形 キャプチャーレート | メモリ長 |
|---|---|---|---|---|---|
| SDS5104X | 1 GHz | 4 + EXT | 5 GSa/s | 500,000wfm/s | 250Mpts |
| SDS5054X | 500 MHz | 4 + EXT | 5 GSa/s | 500,000wfm/s | 250Mpts |
| SDS5034X | 350 MHz | 4 + EXT | 5 GSa/s | 500,000wfm/s | 250Mpts |
概要(クリックして詳細を表示)
マルチタッチ操作と遠隔制御に対応
SDS5000Xの10.1インチ大型ディスプレイは、マルチタッチジェスチャに対応した静電容量式タッチスクリーンとなっており、よく使う機能へのワンボタンアクセス設計と合わせて、優れた操作性を実現しています。また、外付けのマウスやキーボードによる操作にも対応しています。
Webサーバ内蔵により、大容量のドライバをインストールすることなく、PCや携帯端末での遠隔操作が可能です。SCPIプログラミングコマンドに対応したフリーPCソフトウェアも付属します。
豊富なのトリガタイプ
SDS5000Xは、最大11種類のトリガタイプに対応した優れたトリガ機能を搭載しており、様々な特性を持つ信号に対し、素早くトリガをかけることができます。例えば、ラントトリガを使用すれば、設定した振幅でラント信号にトリガをかけることが可能です。
従来のトリガタイプでは、特殊な信号に対して20ステップ程の設定が必要となる場合があります。そのため、SDS5000Xにはゾーントリガ機能が搭載されています。シンプルにトリガエリアを描画することで、複雑な信号も「1ステップトリガ」で処理することができます。
SDS5000Xは、4アナログチャンネル、16デジタルチャンネル、EXT、EXT/5、ACラインをトリガソースとしてサポートしています。
シリアルトリガ＆デコード
SDS5000Xは、様々な産業で採用されているシリアルプロトコルのトリガおよびデコード機能を提供します。
- I2C, SPI ： 組み込み用シリアルプロトコル
- UART ： PC用シリアルプロトコル
- CAN, CAN FD, LIN, FlexRay ： 車載用シリアルプロトコル
- I2S ：オーディオ用シリアルプロトコル
- MIL-STD 1553B ： 航空宇宙用シリアルプロトコル
強力な測定機能
SDS5000Xは、55種類以上のパラメータ測定に対応しており、12種類のパラメータを同時に測定し、値の推移をトレンドグラフとして表示する高度な機能を備えています。統計機能を有効にすると、パラメータの現在値、平均値、最小値、最大値、標準偏差、統計回数が表示されます。
アナログチャンネルやデジタルチャンネル、ズーム波形、演算波形、参照波形を測定機能のソースに設定することができます。
8つの機能を1台に集約
SDS5000Xには、1台に多くの機能が搭載されており、省スペースながらも多種多様な機能をご提供。
- 16チャンネルロジックアナライザ
- ボード線図による電源制御ループ応答テスト用の25 MHz絶縁型任意信号発生器
- テンプレートテスト
- デジタルマルチメータ
- ボード線図
- 電源解析ソフトウェア
- カウンタ
- 周波数計
仕様
| 帯域幅 | 350 MHz 、500 MHz 、1 GHz |
| サンプリングレート（最大） | 5 GSa/s |
| 波形キャプチャレート（最大） | 500,000 wfm/s |
| チャンネル数 | 2 + EXT(生産終了)/4 + EXT |
| トリガタイプ | エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、クオリファイド |
| シリアルトリガ＆デコード | I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B |
| データ解析 | サーチ、ナビゲート、ヒストリ、マスクテスト、デジタル電圧計、波形ヒストグラム、ボード線図、電源解析、アイ/ジッタ解析 |
| デジタルチャンネル（標準） | 16チャンネル、波形キャプチャレート 最大1.25 GSa/s、メモリ長 最大62.5 Mpts |
| 信号発生器（オプション） | 1チャンネル、周波数 最大25 MHz、サンプリングレート 125 MSa/s、波形メモリ16 kpts |
| 入力/出力またはインターフェース | USBホスト、USBデバイス、LAN、合否判定、トリガ出力、10 MHz入力、10 MHz出力、VGA出力 |
| プローブ（標準付属品） | 各チャンネルにつき1本 |
| ディスプレイ | 10.1インチTFT液晶、静電容量式タッチスクリーン（1024×600） |
商品仕様
| 製品名: | SDS5054X |
|---|---|
| 型番: | SDS5054X |
| メーカー: | SIGLENT |
