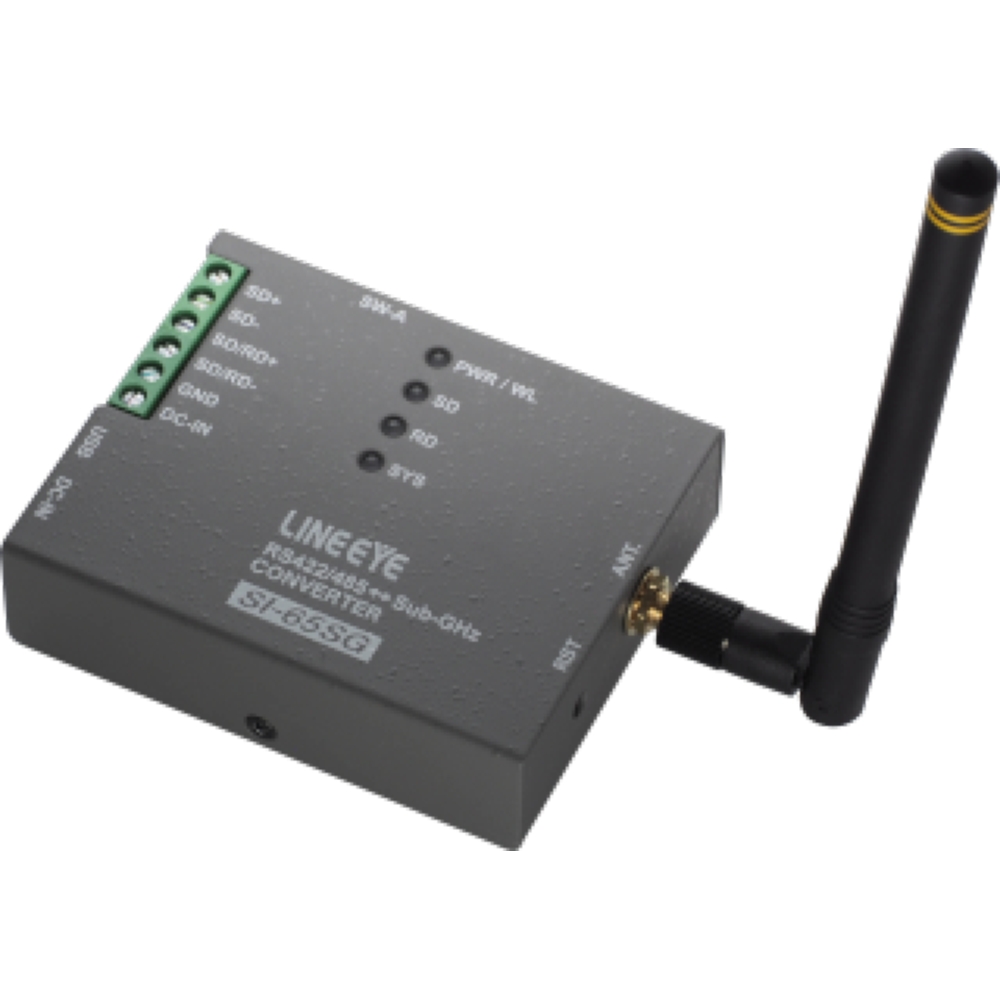

ラインアイ RS-422/485⇔SUB-GHz変換器 SI-65SG
SI-65SGはRS-422/485ポートをもつ機器同士の通信を、サブギガHz帯(920MHz帯) の無線通信により、長距離延長できる無線インターフェースコンバーターです。良好な条件では1km以上の長距離通信が可能。無線LANで使用される2.4GHz/5GHz帯に比べ電波が障害物を回り込む特性が強く、最大6段の中継に対応するマルチホップ機能も内蔵しているため、都市部や建物内などの障害物が多い環境でも長距離通信が実現できます。
- シリアル通信データを透過的に無線化
- RS-485回線監視機能によりデータ衝突を低減
- RS-485ドライバをデータ送信時に自動コントロール
- 導入に際して無線免許や資格が不要
- 見通し最大約7km の長距離無線通信(920MHz帯)
- 中継機を置けば、さらに無線距離を延長
- 無線データの暗号化機能によりデータ漏洩から保護
- 設定用USBポートを装備
- 低消費電力、バスパワー給電、ワイドDC電源対応
- 35mmDINレール取付や磁石固定用オプションを用意
- 堅牢かつノイズに強い小型金属筐体
- RoHS指令の10物質不使用
SI-65SG仕様
| 変換機能 | 920MHz 無線 ⇔ RS-422/485 |
|---|---|
| 無線規格 | 920MHz 特定小電力無線 (ARIB STD-T108準拠) |
| 周波数 | 920.6~923.4MHz、15チャンネル (ARIB単位チャンネル番号 24~38) |
| 無線送信出力 | 最大10mW |
| 変調方式 | GFSK、GFSK+DSSS |
| 無線通信速度※1 | 高速モード 100kbps、 中距離モード 12.5kbps、長距離モード 2.5kbps |
| 無線伝送距離※2 | 高速モード 約2km、 中距離モード 約4km、長距離モード 約7km |
| スループット※3 | 高速モード 約5000bps、 中距離モード 約1500bps、長距離モード 約500bps |
| 最大ホップ数 | 6ホップ |
| セキュリティ | AES-GCM 方式の 無線パケット暗号化が可能 ( 鍵長 256bit ) |
| シリアルインターフェース | RS-422/485, 押し締め型端子台6極 適合電線 AWG24-14 |
| シリアル信号 | SD, RD |
| 同期方式 | 調歩同期 (非同期 ) |
| 通信速度 | 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 /19200 / 38400/ 57600 / 115200 / 230400 / 460800 bps |
| データフレーム構成※4 | データ (7bit/8bit) + パリティ (偶数/奇数/なし) + Stop(1bit/2bit) |
| フロー制御 | RS-485回線監視機能 |
| RS-485 ドライバ制御 | RS-485送信時にドライバ自動制御 |
| MODBUSモード | MODBUS/RTU、 MODBUS/ASCII のフレーム単位でデータを伝送可能 ( 最大252バイト ) |
| サージ保護 | 15KV ESD |
| USB設定ポート | PCとの接続および電源供給用、 USB2.0 (フルスピード)、Type-Cコネクタ |
| LED表示 | PWR/WL (2色LED、 電源/無線送信状態 )、 SD、 RD(シリアル通信状態 )、 SYS (2色LED、 動作モード/エラー) |
| スイッチ | リセットスイッチ、RS-422/485動作条件設定用ディップスイッチ |
| 設定ソフト | 設定ソフトLINEEYE_SGset(webサイトからダウンロード可能) 動作環境 Windows® 10/11 |
| 無線経由でシリアル通信条件の変更が可能 | |
| 電源 | ACアダプタ※5:付属ACアダプタ DC6V、0.5A (入力 AC100V、50/60Hz) 外部電源:端子台6番ピンよりDC5~30V USB:USB バスパワーで動作可能 |
| 消費電力 | 約0.8W |
| 適合規格 | RoHS指令(10物質対応)、電波法(日本)技適認証モジュール内蔵 |
| 外形寸法・質量 | 65(W)×81(D)×24(H)mm (アンテナ等の突起部は含まず)、約190g (アンテナ含む) |
| 温湿度条件※6 | 動作温度:-20~60℃、保存温度:-25~75℃、湿度条件:10~95%RH(結露しないこと) |
| 付属品 | アンテナ、ACアダプタ(VFN-650B)、USBケーブル(A-TypeC)、取扱説明書、保証書 |
※1:無線通信の空間伝送速度です。
※2:見通し状態で理想的な環境での値であり、保証値ではありません。
※3:良好な通信状態で、単一方向に30バイト長のデータを一定間隔で送信した場合の参考値です。 電波法の規定による送信時間の制限等により、 無線通信速度とは大幅に異なります。
※4:データビット長7bit、パリティビットなし、ストップビット1bitの設定はできません。 データビット長7bit、パリティビットなしの時は、ストップビット2bitでご利用ください。
※5:付属ACアダプタVFN-650B使用時のAC消費電力は、約2.5VAです。
※6:付属ACアダプタVFN-650Bの動作温度範囲は-10~50℃です。
商品仕様
| 製品名: | SI-65SG |
|---|---|
| 型番: | SI-65SG |
| メーカー: | ラインアイ |
