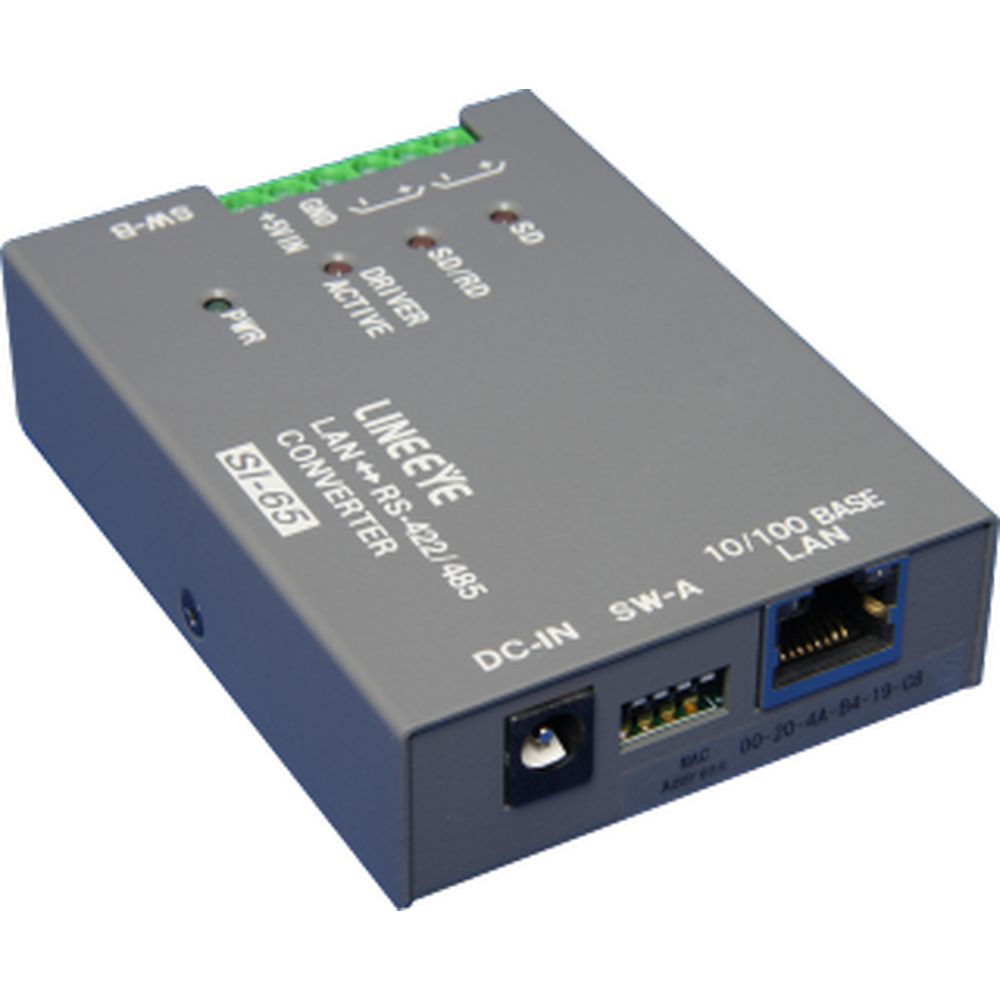

LAN⇔RS-422/RS-485変換 インターフェースコンバータ 本体のみ
- 10Base-T/100Base-TXを自動判定接続。
- TCP/IP、UDP/IP、ARP等の多くのプロトコルをサポート。
- XPort®のフロー制御が活用できるRS-485自動通信制御。
- RS-485マルチドロップ方式により最大128台まで接続可能。
- -10~50℃の過酷な現場環境で使用可能。
- 設置場所をとらず堅牢な名刺ケースサイズの金属筐体。
- 35mmDINレール取り付けや壁掛け用のオプションを用意。
SI-65は、RS-422/RS-485のシリアル通信ポートだけを持つ制御機器や計測器などをイーサネットLANに接続するインターフェースコンバータ(シリアル-LAN変換アダプタ)です。LANインターフェース部にはLantronix社XPort®を内蔵しており、RS-422/RS-485の通信データはTCP/IPなどのLANプロトコルに変換されてLAN側に送られ、LANからのデータはRS-485ドライバを自動コントロールして送信されます。広い動作温度範囲や堅牢な金属筺体、35mmDINレール取付対応などにより、FA用途に最適なインターフェース変換器です。
仕様
| SI-65仕様 | |
| 変換機能 | LAN ⇔ RS-422/485 |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3 |
| LAN側プロトコル | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, Auto IP |
| シリアルインターフェース | RS-422/485, 押し締め型端子台6極, 適合電線AWG24-14 |
| シリアル信号 | SD, RDまたSD/RD |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300、600、1200、2400、4800、9600、19200、38400、57600、 115.2K、230.4K、460.8K※1、921.6K※1 (bps) |
| データフレーム構成 | Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2] |
| RS-485回線監視 | RS-485回線の無通信状態を監視可能※2 |
| RS-485ドライバ自動制御 | 送信時のみRS-485ドライバをアクティブに制御可能※3 |
| マルチドロップ接続 | 最大128台 |
| 初期設定・管理 | Webサーバ, telnetログイン |
| サンプルソフト | Windows®用の送受信プログラム(ソースコード付き)を標準添付 |
| LED表示 | LAN接続状態, RS-485回線状態 |
| 電 源※4 | ・付属ACアダプタ DC6V、0.5A(入力AC100V、50/60Hz) ・端子台の6pinよりDC5~12Vを供給 |
| 消費電力※5 | 4.9VA |
| 動作温度 / 保存温度 | -10~50℃※6 / -20~80℃ |
| 動作湿度 / 保存湿度 | 10~95%RH / 10~95%RH (結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 65(W)×90(D)×24(H)mm (スイッチ等の突起部は含まず) |
| 本体質量 | 約200g |
| 付属品※7 | なし |
※1: 通信速度を460.8kbps、921.6kbpsで利用する場合は、内蔵XPortをハイパーフォーマンスモードにする必要があります。同モードの詳細は、CD-ROMのXPortユーザーズマニュアルをご覧ください。
※2: 半二重RS-485通信は、他の機器がRS-485回線上にデータを送信していない期間にデータを送信する事が要求されます。SI-65の回線監視機能は、SW-Aで指定されたタイマー時間以上連続して、他の機器がデータ送信していないことを検出し、XPort®のCP3に通知するため、LAN側からの通信制御負担を軽減します。
※3: 半二重RS-485通信は、データ送信時のみRS-485ドライバICをアクティブにする必要があります。本機のドライバ自動制御機能は、送信データの先頭で瞬時にRS-485ドライバICをアクティブにし、送信データ列の最後から、SW-Aで指定されたタイマー時間経過後、自動的にノンアクティブにします。
※4: いずれか一つから供給可能。
※5: 付属ACアダプター(AC100V入力使用時)。
※6: 電源電圧がDC 10V以上の場合、動作温度は-10~40℃になります。
※7: 型番SI-65-NSは本体と保証書のみの簡易梱包品です。ACアダプタ、ユーティリティCD、取扱説明書は付属しません。
※8: 2009年1月以降から同型番のものが付属。それ以前はVFN-680B2が付属
商品仕様
| 製品名: | SI-65-NS |
|---|---|
| 型番: | SI-65-NS |
| メーカー: | ラインアイ |
