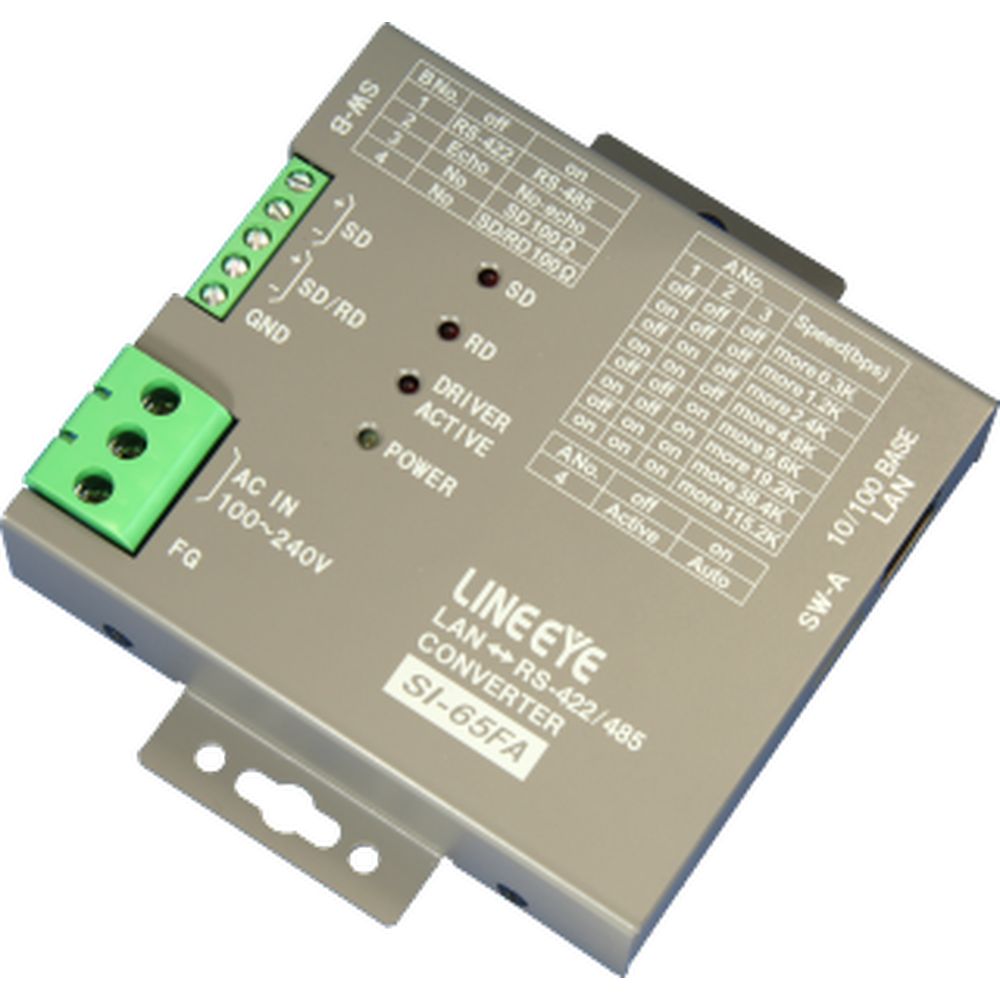

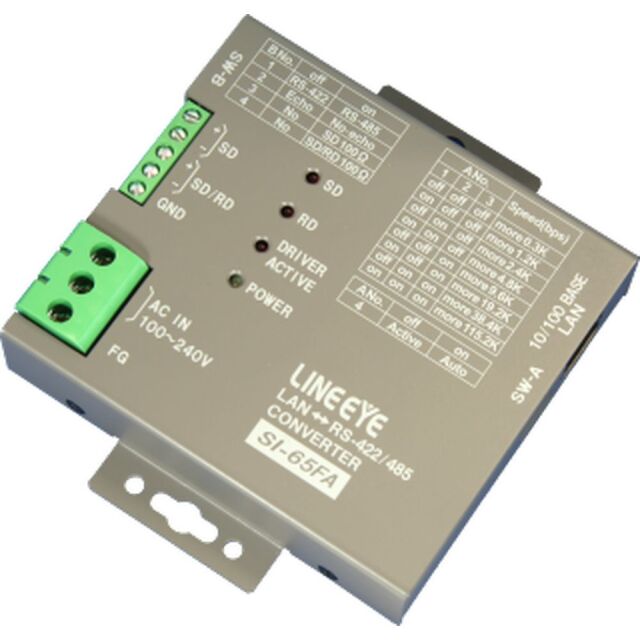

LAN⇔RS-422/485 インターフェースコンバータ SI-65FA-L 高信頼性 絶縁タイプ 壁掛けモデル
- 本体上面からネジ止めで壁面に固定可能
- LAN⇔RS-422/485間はフォトカプラ2000V信号間絶縁。
- ワイド入力AC電源を内蔵(AC85~264V)。
- 10Base-T/100Base-TX 自動判定
- TCP/IP、UDP/IP等をサポート。
- XPort®のフロー制御が活用できるRS-485自動通信制御。
- 本RS-485マルチドロップ方式により最大128台まで接続可能。
- -20~60℃で使用可能。寒冷地でも安心して採用できます。
SI-65FA-Lは、RS-422/RS-485のシリアル通信ポートだけを持つ制御機器や計測器などをイーサネットLANに接続するインターフェースコンバータ(シリアル-LAN変換アダプタ)の絶縁モデルです。LANインターフェース部にはLantronix社XPort®を内蔵しており、RS-422/RS-485の通信データはTCP/IPなどのLANプロトコルに変換されてLAN側に送られ、LANからのデータはRS-485ドライバを自動コントロールして送信されます。LAN ⇔ RS-422/485の信号間にはフォトカプラによる絶縁を施し、高い信頼性を実現しています。ワイド入力対応のAC電源を本体に内蔵していますので、ACアダプタは必要ありません。マイナス20℃に対応する広い動作温度範囲や堅牢な金属筺体により、FA用途に最適なインターフェース変換器です。SI-65FA-L は壁掛け用の筐体を採用したモデルです。オプションなしで、本体上面からネジ止めで壁面に固定することができます。
仕様
| SI-65FA-L仕様 | |
| 変換機能 | LAN ⇔ RS-422/485 |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3 |
| LAN側プロトコル | TCP/IP, UDP/IP, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, BOOTP, HTTP, Auto IP |
| シリアルインターフェース | RS-422/485, 押し締め型端子台5極, 適合電線AWG24-14 |
| シリアル信号 | SD, RDまたSD/RD |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300、600、1200、2400、4800、9600、19200、38400、57600、 115.2K、230.4K、460.8K※1、921.6K※1 (bps) |
| データフレーム構成 | Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2] |
| RS-485回線監視 | RS-485回線の無通信状態を監視可能※2 |
| RS-485ドライバ自動制御 | 送信時のみRS-485ドライバをアクティブに制御可能※3 |
| マルチドロップ接続 | 最大128台 |
| 絶縁方式 | フォトカプラ(変換信号間)、絶縁トランス(電源部) |
| 耐電圧 | AC2,000V 1分間 |
| 絶縁抵抗 | 500Vメガ 20Mオーム以上 |
| 耐電源ノイズ | ノーマル/コモンモード共 50nS,1uS ±1,000V |
| 初期設定・管理 | Webサーバ, Telnetログイン |
| サンプルソフト | Windows®用の送受信プログラム(ソースコード付き)を標準添付 |
| LED表示 | LAN接続状態, RS-485回線状態 |
| 電 源 | AC85~264V、50/60Hz 電源入力端子台※4から供給 |
| 消費電力 | 2.0W (AC100V時) / 2.7W (AC240V時) |
| 動作温度 / 保存温度 | -20~60℃ / -25~75℃ |
| 動作湿度 / 保存湿度 | 10~95%RH / 10~95%RH (結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 114(W)×100(D)×22(H)mm※5 (スイッチ等の突起部は含まず) |
| 本体質量 | 約280g |
| 付属品 | ユーティリティCD、取扱説明書、保証書 |
※1: 通信速度を460.8kbps、921.6kbpsで利用する場合は、内蔵XPortをハイパーフォーマンスモードにする必要があります。同モードの詳細は、CD-ROMのXPortユーザーズマニュアルをご覧ください。
※2: 半二重RS-485通信は、他の機器がRS-485回線上にデータを送信していない期間にデータを送信する事が要求されます。本機の回線監視機能 は、指定されたタイマー時間以上連続して、他の機器がデータ送信していないことを検出し、XPort®のCP3に通知するため、LAN側からの 通信制御負担を軽減します。
※3: 半二重RS-485通信は、データ送信時のみRS-485ドライバICをアクティブにする必要があります。本機のドライバ自動制御機能は、送信デー タの先頭で瞬時にRS-485ドライバICをアクティブにし、送信データ列の最後から、SW-Aで指定されたタイマー時間経過後、自動的にノンアクティブ にします。
※4: 7.62mmピッチ3極端子台(AC入力、FG接地) M3端子ネジ
※5: 壁面取付部分を含む。
商品仕様
| 製品名: | SI-65FA-L |
|---|---|
| 型番: | SI-65FA-L |
| メーカー: | ラインアイ |
