LAN⇔RS-422/RS-485変換 インターフェースコンバータ 壁掛けモデル
- 本体上面からネジ止めで壁面に固定可能。
- 10Base-T/100Base-TXを自動判定接続。
- TCP/IP、UDP/IP、ARP等の多くのプロトコルをサポート。
- XPort®のフロー制御が活用できるRS-485自動通信制御。
- RS-485マルチドロップ方式により最大128台まで接続可能。
- 電解コンデンサ、タンタルコンデンサを使用しない高信頼設計
- -25~75℃で使用可能。寒冷地でも安心して採用できます。
- DC5V~DC30Vのワイド入力電源対応の省電力設計
- 設置場所をとらず堅牢な名刺ケースサイズの金属筐体。

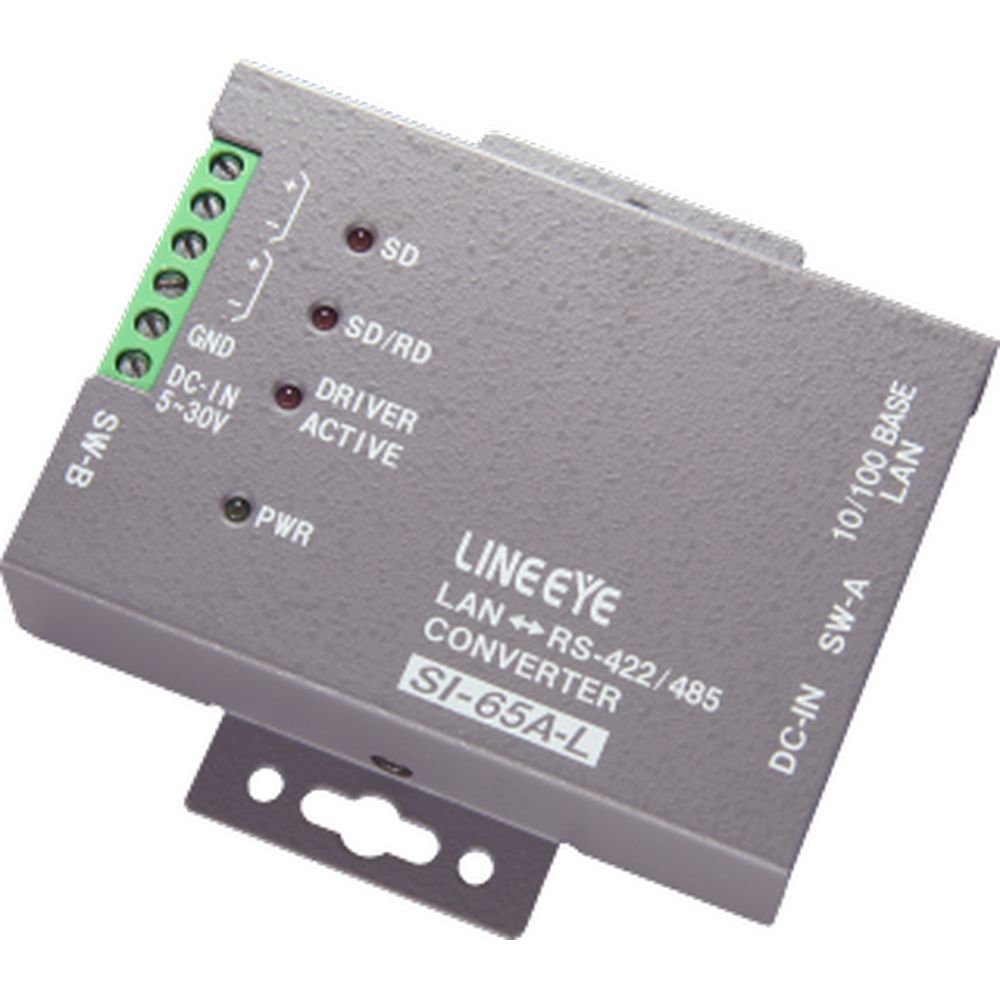

SI-65A-Lは、RS-422/RS-485のシリアル通信ポートだけを持つ制御機器や計測器などをイーサネットLANに接続するインターフェースコンバータ(シリアル-LAN変換アダプタ)の壁掛けモデルです。LANインターフェース部にはLantronix社XPortRを内蔵しており、RS- 422/RS-485の通信データはTCP/IPなどのLANプロトコルに変換されてLAN側に送られ、LANからのデータはRS-485ドライバを自動 コントロールして送信されます。 従来モデルSI-65から動作温度範囲を-25~75℃に、入力電源電圧をDC5~30Vに拡張したSI-65Aを、さらに壁掛け対応としました。オプションなしで、本体上面からネジ止めで壁面に固定することができます。
仕様
| SI-65A-L仕様 | |
| 変換機能 | LAN ⇔ RS-422/485 |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3 |
| LAN側プロトコル | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, Auto IP |
| シリアルインターフェース | RS-422/485, 押し締め型端子台6極, 適合電線AWG24-14 |
| シリアル信号 | SD, RDまたSD/RD |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300、600、1200、2400、4800、9600、19200、38400、57600、 115.2K、230.4K、460.8K※1、921.6K※1 (bps) |
| データフレーム構成 | Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2] |
| RS-485回線監視 | RS-485回線の無通信状態を監視可能※2 |
| RS-485ドライバ自動制御 | 送信時のみRS-485ドライバをアクティブに制御可能※3 |
| マルチドロップ接続 | 最大128台 |
| 初期設定・管理 | Webサーバ, telnetログイン |
| サンプルソフト | Windows®用の送受信プログラム(ソースコード付き)を標準添付 |
| LED表示 | LAN接続状態, RS-485回線状態 |
| 電 源※4 | ・付属ACアダプタ DC6V、0.5A(入力AC100V、50/60Hz) ・端子台の6pinよりDC5~30Vを供給 |
| 消費電力※5 | 3.7VA |
| 動作温度 / 保存温度 | -25~75℃※6 / -25~85℃ |
| 動作湿度 / 保存湿度 | 10~95%RH / 10~95%RH (結露なきこと) |
| 適合規格 | CE(クラスA),EMC(EN61326-1:2013)、RoHS指令(10物質対応) |
| 外形寸法 | 89(W)×90(D)×24(H)mm※7 (スイッチ等の突起部は含まず) |
| 本体質量 | 約200g |
| 付属品 | ACアダプタ(型番VFN-650B※5)、ユーティリティCD、取扱説明書、保証書 |
※1: 通信速度を460.8kbps、921.6kbpsで利用する場合は、内蔵XPortをハイパーフォーマンスモードにする必要があります。同モードの詳細は、CD-ROMのXPortユーザーズマニュアルをご覧ください。
※2: 半二重RS-485通信は、他の機器がRS-485回線上にデータを送信していない期間にデータを送信する事が要求されます。SI-65の回線監視機能は、SW-Aで指定されたタイマー時間以上連続して、他の機器がデータ送信していないことを検出し、XPort®のCP3に通知するため、LAN側からの通信制御負担を軽減します。
※3: 半二重RS-485通信は、データ送信時のみRS-485ドライバICをアクティブにする必要があります。本機のドライバ自動制御機能は、送信データの先頭で瞬時にRS-485ドライバICをアクティブにし、送信データ列の最後から、SW-Aで指定されたタイマー時間経過後、自動的にノンアクティブにします。
※4: いずれか一つから供給可能。
※5: 付属ACアダプター(AC100V入力使用時)。
※6: 付属ACアダプタの動作温度は-10~50℃です。
※7: 壁面取付部分を含む。
商品仕様
| 製品名: | SI-65A-L |
|---|---|
| 型番: | SI-65A-L |
| メーカー: | ラインアイ |
