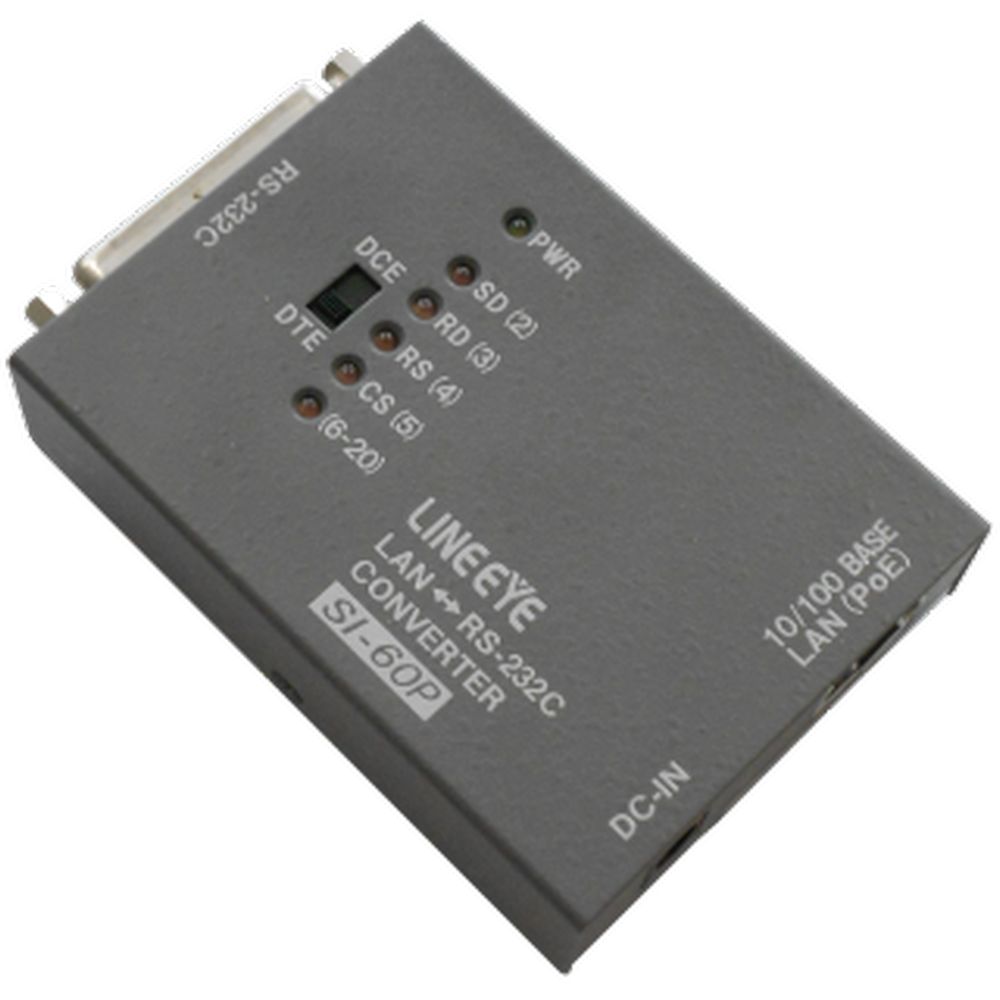

LAN⇔RS-232C(Dsub25)変換 インターフェースコンバータ PoE給電対応モデル
- 既存モデルSI-60の機能をそのままにPoE給電に対応
- PoEのIEEE802.3af、IEEE802.3at両規格に対応
- 10Base-T/100Base-TXを自動判定接続。
- TCP/IP、UDP/IP、ARP等の多くのプロトコルをサポート。
- 導入時の通信確認に便利なRS-232Cライン表示LED。
- -20~55℃の過酷な現場環境で使用可能。
- 設置場所をとらず堅牢な名刺ケースサイズの金属筐体。
- 過酷なFA環境で使用可能な広い動作温度。
- 35mmDINレール取り付けや壁掛け用のオプションを用意。
SI-60Pは、RS-232Cのシリアル通信ポートだけを持つFA機器や計測器などをLANに接続できるようにするインターフェースコンバータ(シリアル-LAN変換アダプタ)のPoE給電対応モデルです。調歩同期のシリアルデータをTCP/IPなどのLANプロトコルに変換するプロトコル変換器として動作します。イーサネットLANインターフェース部にはLantronix社LANデバイスを内蔵しており、35mmDINレール取り付け対応や広い動作温度範囲により、FA用途にも安心してご利用いただけます。
仕様
| SI-60P仕様 | |
| 変換機能 | LAN ⇔ RS-232C |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3 |
| LAN側プロトコル | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, Auto IP |
| シリアルインターフェース | RS-232C, DSUB25 pin (メス), DTE/DCE切り換え可能 |
| シリアル信号 | SD, RD, RTS, CTS, DSR,/DTR※1 |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300、600、1200、2400、4800、9600、19200、38400、57600、 115.2K、230.4K、460.8K※2、921.6K※2 (bps) |
| データフレーム構成 | Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2] |
| フロー制御 | XON/XOFF, RTS/CTS |
| 初期設定・管理 | Webサーバ, シリアルログイン, telnetログイン |
| サンプルソフト | Windows®用の送受信プログラム(ソースコード付き)を標準添付 |
| LED表示 | LAN接続状態, RS-232C回線状態 |
| 電 源(PoE) | IEEE802.3af、IEEE802.3at、DC48V、クラス1(2W) |
| 電 源※3(外部DC) | ・DC-INよりDC5V~30Vを供給(1.5W) ・Dsubコネクタの9番ピンよりDC5~30Vを供給 |
| 消費電力 | 1.5W(DC-IN), 2W(PoE) |
| 動作温度 / 保存温度 | -20~55℃ / -20~80℃ |
| 動作湿度 / 保存湿度 | 10~95%RH / 10~95%RH(結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 65(W)×95(D)×24(H)mm (スイッチ等の突起部は含まず) |
| 本体質量 | 約200g |
| 付属品 | ユーティリティCD、取扱説明書、保証書 |
※1: DSUBコネクタの6pinと20pin(DSRとDTR)は、本機内部で接続されています。
※2: 通信速度を460.8Kbps、921.6Kbps で利用する場合は、内蔵LANデバイスをハイパーフォーマンスモードにする必要があります。
※3: 別売りのACアダプタも使用可能。
※2: 通信速度を460.8Kbps、921.6Kbps で利用する場合は、内蔵LANデバイスをハイパーフォーマンスモードにする必要があります。
※3: 別売りのACアダプタも使用可能。
商品仕様
| 製品名: | SI-60P |
|---|---|
| 型番: | SI-60P |
| メーカー: | ラインアイ |
