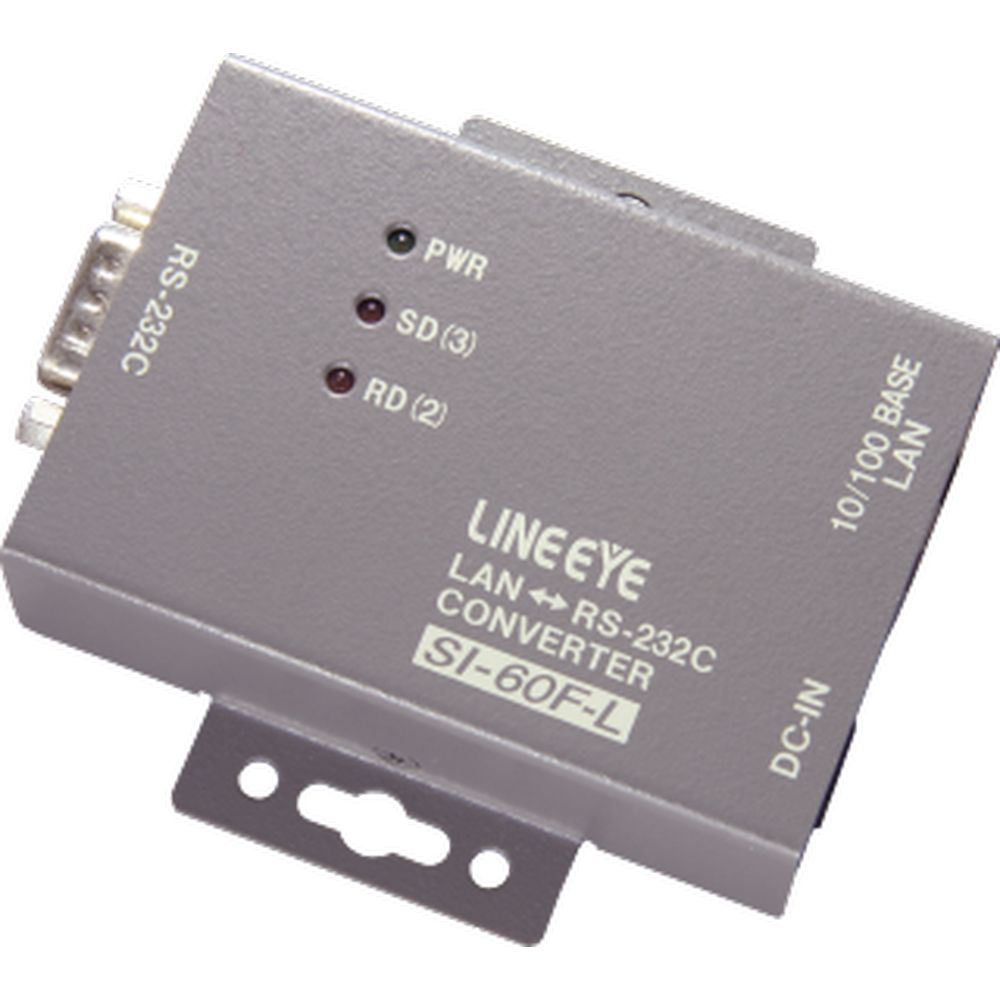

LAN⇔RS-232C(Dsub9)変換 インターフェースコンバータ 壁掛けモデル
- 本体上面からネジ止めで壁面に固定可能。
- 10Base-T/100Base-TXを自動判定接続。
- TCP/IP、UDP/IP、ARP等の多くのプロトコルをサポート。
- 導入時の通信確認に便利なRS-232Cライン表示LED。
- -10~50℃の過酷な現場環境で使用可能。
- 設置場所をとらず堅牢な名刺ケースサイズの金属筐体。
- 過酷なFA環境で使用可能な広い動作温度。
SI-60F-Lは、システム機器や計測器などのRS-232Cシリアル通信データをイーサネットLANに伝送するインターフェースコンバータ(シリアル-LAN変換アダプタ)の壁掛けモデルです。Ethernetインターフェース部にはLantronix社XPortRを内蔵しており、シリアルデータを TCP/IPなどのLANプロトコルにシームレスに変換するシリアルデバイスサーバとして動作します。DC5V~25Vで動作する省電力設計や省資源に配慮した小型金属筐体など、地球環境に優しいFA仕様のLANインターフェース変換器です。新設計の壁掛け用筐体を採用しており、オプションなしで、本体上面からネジ止めで壁面に固定することができます。
仕様
| SI-60F-L仕様 | |
| 変換機能 | LAN ⇔ RS-232C |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3 |
| LAN側プロトコル | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, Auto IP |
| シリアルインターフェース | RS-232C, DSUB9 pin オス(インチネジ) |
| シリアル信号 | SD, RD, RTS, CTS, DSR,/DTR※1 DTE配列 |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300、600、1200、2400、4800、9600、19200、38400、57600、 115.2K、230.4K、460.8K※2、921.6K※2 (bps) |
| データフレーム構成 | Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2] |
| フロー制御 | XON/XOFF, RTS/CTS |
| 初期設定・管理 | Webサーバ, シリアルログイン, telnetログイン |
| サンプルソフト | Windows®用の送受信プログラム(ソースコード付き)を標準添付 |
| LED表示 | LAN接続状態, RS-232C回線状態 |
| 電 源※3 | ・付属ACアダプタ DC6V、0.5A(入力AC100V、50/60Hz) ・DC-INよりDC5V(250mA)~25V(50mA)を供給 |
| 消費電力※4 | 2.8VA |
| 動作温度 / 保存温度 | -10~50℃ / -20~80℃ |
| 動作湿度 / 保存湿度 | 10~95%RH / 10~95%RH(結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 82(W)×88(D)×24(H)mm※5 (ゴム足等の突起部は含まず) |
| 本体質量 | 約175g |
| 付属品 | ACアダプタ(型番VFN-650B)、ユーティリティCD、取扱説明書、保証書 |
※1: DSRとDTRは、本機内部で接続されています。また、その論理状態をXPort®のCP1で確認できます。
※2: 通信速度を460.8Kbps、921.6Kbps で利用する場合は、内蔵XPortをハイパーフォーマンスモードにする必要があります。同モードの詳細は、CD-ROMのXPortユーザーズマニュアルをご覧ください。
※3: いずれか一つから供給可能。
※4: 付属ACアダプター(AC100V入力使用時)。
※5: 壁面取付部分を含む。
商品仕様
| 製品名: | SI-60F-L |
|---|---|
| 型番: | SI-60F-L |
| メーカー: | ラインアイ |
