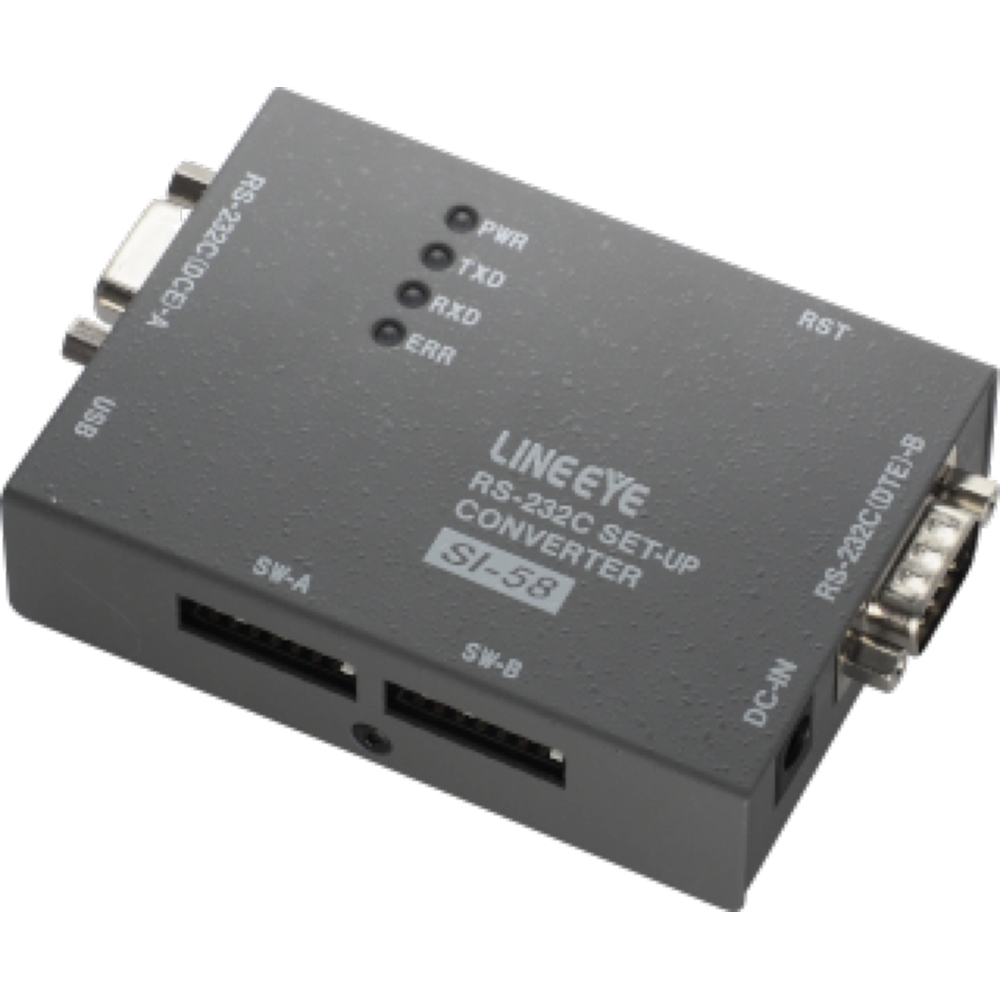

ラインアイ インターフェースコンバータ SI-58
SI-58は、RS-232C の調歩同期シリアル通信データのボーレート (通信速度)やデータ長、 パリティビットなどの通信条件を簡単に変更できる通信条件変換器です。 通信速度や通信条件を変更できない機器同士であっても、本機を介在させることで、通信条件の調整が行われるため相互に通信が可能になります。また、任意の通信速度に変換できるので、パソコンのCOMポートにない特殊な通信速度が必要な機器をパソコンから活用するような用途にも最適な製品です。
- 通信条件をディップスイッチで簡単設定
- 特殊な通信速度もUSB経由でパソコンから設定可能
- 外来ノイズに強く堅牢な金属筐体を採用
- 低消費電力、最大30VのワイドDC電源対応
- 35mmDINレール取付や磁石固定用オプションを用意
| インターフェース | RS-232C ポートA、ポートB |
|---|---|
| コネクタ | ポートA : DSUB9pin コネクタ( メス)、DCE ピン配列 ポートB : DSUB9pin コネクタ( オス)、DTE ピン配列 固定ネジ: 固定ネジ :#4-40 UNC( インチネジ) |
| 設定用ポート | USB2.0 フルスピード Type-C コネクタ |
| 同期方式・通信速度 | 調歩同期、200bps ~ 1Mbps※1 |
| データフレミング | データビット長7/8bit、パリティビット偶数/ 奇数/ なし、ストップビット1/2bit※2 |
| フロー制御 | RTS-CTS、Xon-Xoff |
| バッファメモリー | A ポート、B ポート用 各8k バイト |
| ディップスイッチ | 通信条件設定用 8 連、2 個 |
| LED | 2 色発光LED 4 個 |
| 電源 | ・付属AC アダプタ DC6V、0.5A (入力AC100V、50/60Hz) ・DC-IN よりDC6V(40mA) ~ 30V(10mA) を供給 ・USB バスパワーDC5V ±10% 最大50mA |
| 温湿度条件 | 動作温度:-20~55℃※3、保存温度:-25~75℃ 湿度条件: 10 ~ 95%RH (結露しないこと) |
| 寸法・質量 | 65(W)×95(D)×22(H)mm (ゴム足等の突起部は含まず)、約200g |
| 付属品 | ACアダプタ(型番VFN-650B)、取扱説明書、保証書 |
※1:200/300/600/1200/2400/4800/9600/14400/19200/28800/31250/38400/51200/57600/76800/115200/230400/460800/921600bps以外の一部の速度設定値では、以下の最大誤差が含まれる場合があります。
~250kbps:最大±1% 250kbps~470kbps:最大±2% 470kbps~1Mbps:最大±4%
※2: データビット長7bit、パリティビットなし、ストップビット1bit の設定はできません。データビット長7bit、パリティビットなしの時は、ストップビット2bit でご利用ください。
※3: 付属ACアダプタの動作温度は-10~50℃です。
商品仕様
| 製品名: | SI-58 |
|---|---|
| 型番: | SI-58 |
| メーカー: | ラインアイ |
