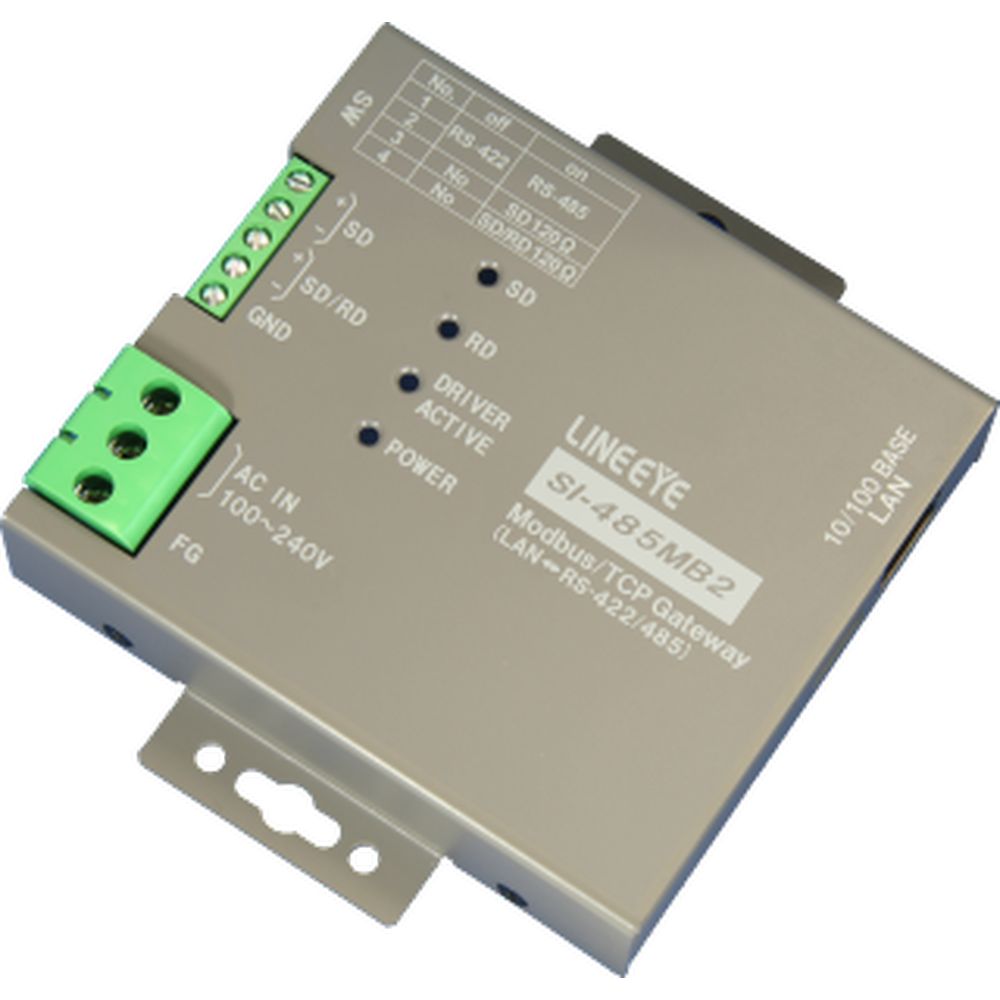

ModbusTCP⇔ModbusRTU/ASCII Modbus TCPゲートウェイ 高信頼性 絶縁タイプ 壁掛けモデル SI-485MB2-L
- 本体上面からネジ止めで壁面に固定可能
- LAN⇔RS-422/485間はフォトカプラによる2000V信号間絶縁
- ワイド入力AC電源を内蔵(AC85~264V)
- 10Base-T/100Base-TX を自動判定、イーサネットLANまたはインターネットへの接続が可能
- Modbus TCPマスターモードとスレーブモードに対応
- マスターモードは、接続先Modbus IDの範囲別に8個のModbus TCPスレーブのIPアドレスを登録可能
- スレーブモードは、最大10台のModbus TCPマスター機器と同時に接続してアクセスを共有制御
- スレーブモードのModbus レジスタ自動スキャン機能はマスター要求に対する応答を高速化
- -20~60℃で使用可能。寒冷地でも安心して採用できます。
SI-485MB2-Lは、シリアルインターフェースを利用したModbus RTU/ASCII プロトコルをイーサネットLAN対応の Modbus TCP に双方向変換できるゲートウェイの絶縁モデルです。ゲートウェイ処理ファームウェアは、Modbus TCPマスターモードとModbus TCPスレーブモードに対応しており、現在の全てのModbus RTU/ASCIIレジスタとコマンドの変換に対応しています。LANとシリアルの信号間にはフォトカプラによる絶縁を施し、高い信頼性を実現しています。ワイド入力対応のAC電源を本体に内蔵していますので、 ACアダプタは必要ありません。マイナス20℃に対応する動作温度範囲や堅牢な金属筺体により、FAやPAの信頼性を要求される環境で安心して導入いただける製品です。SI-485MB2-L は壁掛け用の筐体を採用したモデルです。オプションなしで、本体上面からネジ止めで壁面に固定することができます。
仕様
| SI-485MB2-L仕様 | |
| 変換機能 | Modbus TCP <-> Modbus RTU/ASCII |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3 |
| LAN側プロトコル | Modbus TCP |
| シリアルインターフェース | RS-422/485, 押し締め型端子台5極, 適合電線AWG24-14 |
| シリアル側プロトコル | Modbus RTU、Modbus ASCII |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300、600、1200、2400、4800、9600、19200、38400、57600、115200 (bps) |
| データフレーム構成 | Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2] |
| 絶縁方式 | フォトカプラ(変換信号間)、絶縁トランス(電源部) |
| 耐電圧 | AC2,000V 1分間 |
| 絶縁抵抗 | 500Vメガ 20Mオーム以上 |
| 耐電源ノイズ | ノーマル/コモンモード共 50nS,1uS ±1,000V |
| 初期設定・管理 | Webサーバ, Telnetログイン |
| LED表示 | LAN接続状態, RS-485回線状態 |
| 電 源 | AC85~264V、50/60Hz 電源入力端子台※1から供給 |
| 消費電力 | 2.8W (AC100V時) / 3.7W (AC240V時) |
| 動作温度 / 保存温度 | -20~60℃ / -25~85℃ |
| 動作湿度 / 保存湿度 | 10~95%RH / 10~95%RH (結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 114(W)×100(D)×22(H)mm※2 (スイッチ等の突起部は含まず) |
| 本体質量 | 約280g |
| 付属品 | ユーティリティCD、取扱説明書、保証書 |
※1: 7.62mmピッチ3極端子台(AC入力、FG接地) M3端子ネジ
※2: 壁面取付部分を含む。
商品仕様
| 製品名: | SI-485MB2-L |
|---|---|
| 型番: | SI-485MB2-L |
| メーカー: | ラインアイ |
