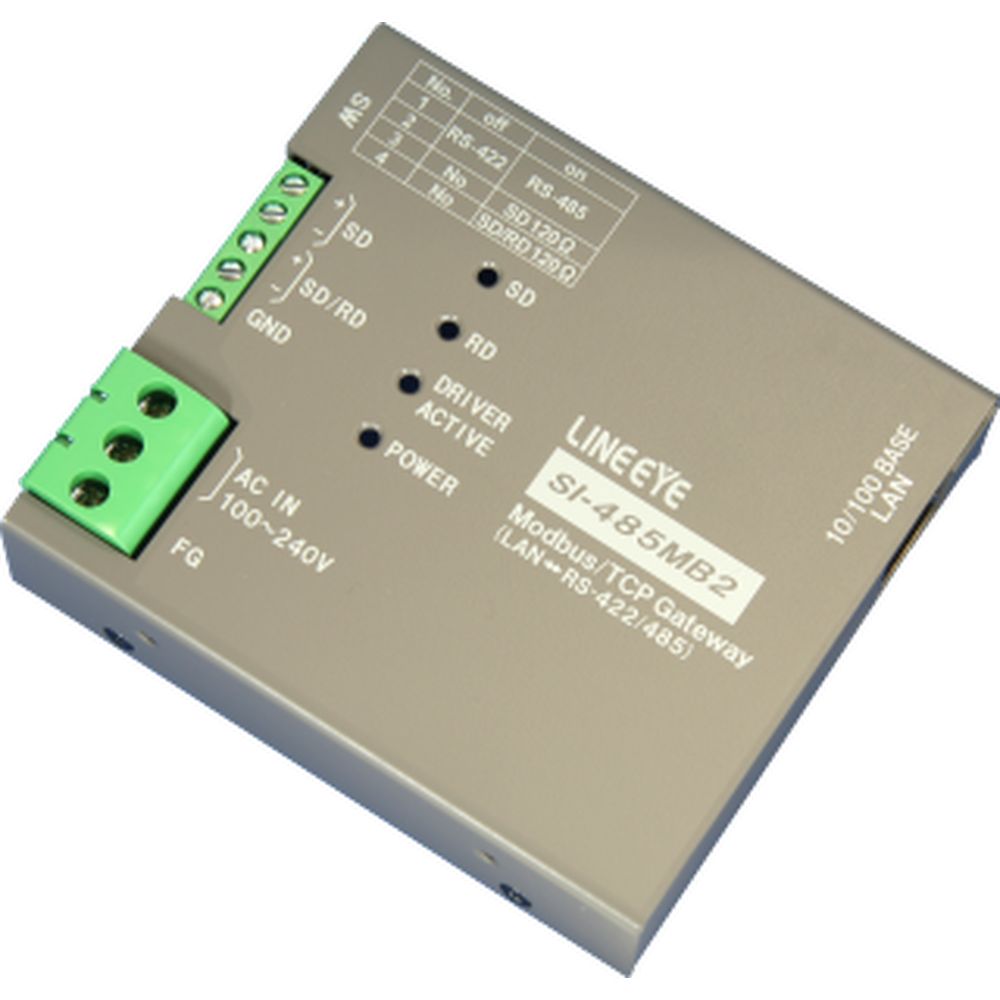

ラインアイ Modbus TCPゲートウェイ SI-485MB2

定価: ¥47,080(税込)
価格: ¥47,080 (税込)
メーカー: ラインアイ
型番: SI-485MB2
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

ModbusTCP⇔ModbusRTU/ASCII Modbus TCPゲートウェイ 高信頼性 絶縁タイプ SI-485MB2

  • LAN⇔RS-422/485間はフォトカプラによる2000V信号間絶縁
  • ワイド入力AC電源を内蔵(AC85~264V)
  • 10Base-T/100Base-TX を自動判定、イーサネットLANまたはインターネットへの接続が可能
  • Modbus TCPマスターモードとスレーブモードに対応
  • マスターモードは、接続先Modbus IDの範囲別に8個のModbus TCPスレーブのIPアドレスを登録可能
  • スレーブモードは、最大10台のModbus TCPマスター機器と同時に接続してアクセスを共有制御
  • スレーブモードのModbus レジスタ自動スキャン機能はマスター要求に対する応答を高速化
  • -20~60℃で使用可能。寒冷地でも安心して採用できます。
  • 35mmDINレール取り付けや壁掛け用のオプションを用意。

SI-485MB2は、シリアルインターフェースを利用したModbus RTU/ASCII プロトコルをイーサネットLAN対応の Modbus TCP に双方向変換できるゲートウェイの絶縁モデルです。ゲートウェイ処理ファームウェアは、Modbus TCPマスターモードとModbus TCPスレーブモードに対応しており、現在の全てのModbus RTU/ASCIIレジスタとコマンドの変換に対応しています。LANとシリアルの信号間にはフォトカプラによる絶縁を施し、高い信頼性を実現しています。ワイド入力対応のAC電源を本体に内蔵していますので、 ACアダプタは必要ありません。マイナス20℃に対応する動作温度範囲や堅牢な金属筺体、35mmDINレール取付対応などにより、FAやPAの信頼性を要求される環境で安心して導入いただける製品です。

仕様

SI-485MB2仕様
変換機能 Modbus TCP <-> Modbus RTU/ASCII
LANインターフェース RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet:IEEE 802.3
LAN側プロトコル Modbus TCP
シリアルインターフェース RS-422/485, 押し締め型端子台5極, 適合電線AWG24-14
シリアル側プロトコル Modbus RTU、Modbus ASCII
同期方式 調歩同期(非同期)
通信速度 300、600、1200、2400、4800、9600、19200、38400、57600、115200 (bps)
データフレーム構成 Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2]
絶縁方式 フォトカプラ(変換信号間)、絶縁トランス(電源部)
耐電圧 AC2,000V 1分間
絶縁抵抗 500Vメガ 20Mオーム以上
耐電源ノイズ ノーマル/コモンモード共 50nS,1uS ±1,000V
初期設定・管理 Webサーバ, Telnetログイン
LED表示 LAN接続状態, RS-485回線状態
電 源 AC85~264V、50/60Hz 電源入力端子台※1から供給
消費電力 2.8W (AC100V時) / 3.7W (AC240V時)
動作温度 / 保存温度 -20~60℃ / -25~85℃
動作湿度 / 保存湿度 10~95%RH / 10~95%RH (結露なきこと)
適合規格 RoHS指令(10物質対応)
外形寸法 90(W)×100(D)×22(H)mm (スイッチ等の突起部は含まず)
本体質量 約280g
付属品 ユーティリティCD、取扱説明書、保証書

※1: 7.62mmピッチ3極端子台(AC入力、FG接地) M3端子ネジ

商品仕様

製品名: SI-485MB2
型番: SI-485MB2
メーカー: ラインアイ
