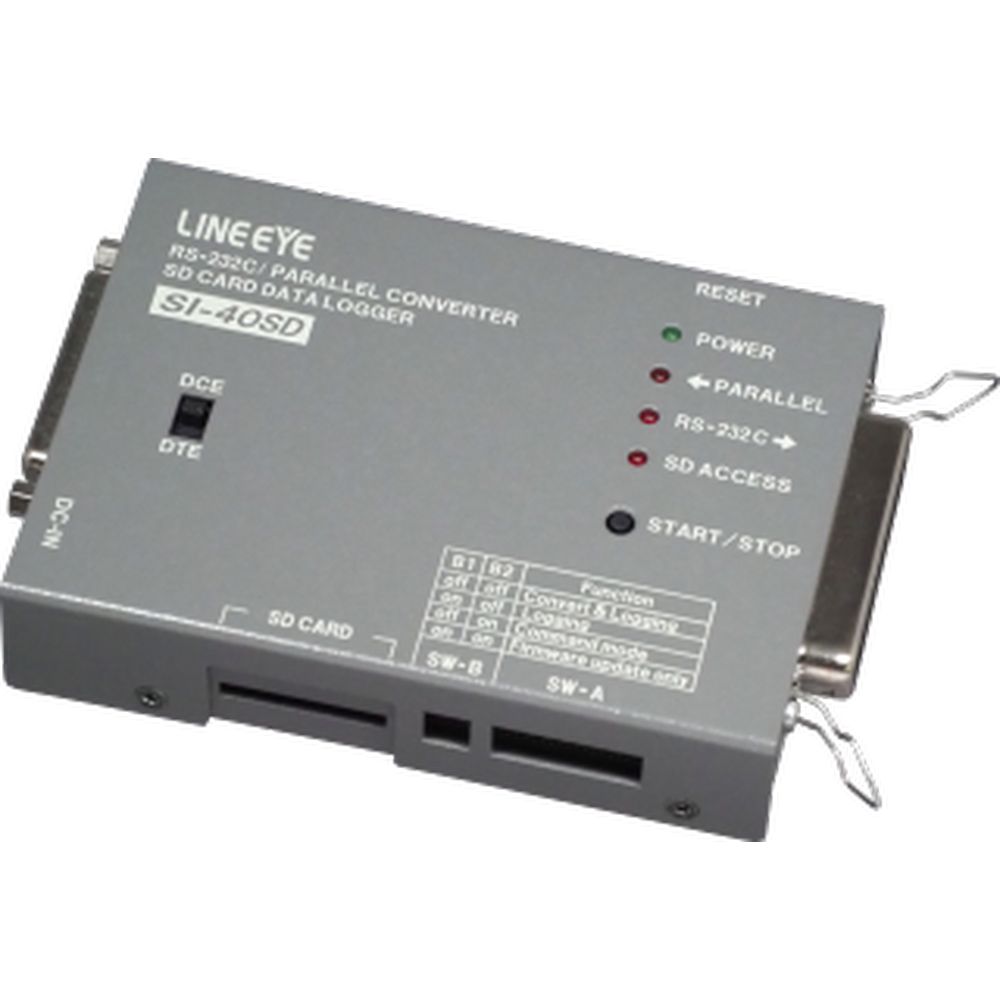

インターフェースコンバータ SI-40SD
製品概要
SI-40SDは、RS-232Cとセントロニクス準拠パラレルの変換機能と転送される通信データをSDカードへロギングできるSDカードデータロガー機能をもつインターフェースコンバータです。 シリアル-パラレルの変換方向やSDカードへのロギング設定はディップスイッチだけで行なうことができ、本体のボタン操作によりSDカードへの記録をオン、オフ可能です。PC設定ツールをダウンロードして利用すれば、ボタン操作なしに色々な条件でデータロガー機能をスタートしてログファイルを作成可能です。
RS232Cシリアルポートだけの機器からパラレル入力のPC-PR201などドットプリンタに印字したり、専用機からのパラレル印字データをパラレル->シリアル変換してCOMポート経由でPCに取り込み活用するようなシステムで利用したりが可能です。さらに、SI-40SDは、RS-232Cまたは、セントロニクス準拠パラレルのデータを連続的に最大32GバイトまでのSD/SDHCカードにロギングできる低価格のSD/SDHCデータロガーとしても活用できます。
- RS-232C-セントロニクス準拠パラレル変換の両方向の用途に1台で対応
- 変換データのログをSDカードに最大32GBまでリアルタイム記録
- RS-232Cデータ、またはパラレル印字データのSDロガーとして活用可能
- 自動記録や曜日時刻指定等のロギング条件を簡単に設定できるツールを用意
- 最高115.2kbpsの高速シリアル通信に対応
- エラーチェック機能により誤設定のままでの運用を防止
- DTE/DCE切換えスイッチによりRS-232Cケーブルの選択が簡単
- 電気二重層コンデンサを内蔵し突然の電源断でもSDカードを保護
- 時計機能はメンテフリーのリチウム2次電池でバックアップ
- 広い動作温度とノイズに強い金属筐体で過酷なFA環境で使用可能
- 環境配慮設計、RoHS対応
仕様
| 変換機能 | パラレル(セントロニクス仕様準拠) ⇔ RS-232C※1 パラレル ⇒ RS-232C&SDカード RS-232C ⇒ パラレル&SDカード パラレル ⇒ SD カード RS-232C ⇒ SD カード |
| パラレル仕様 | アンフェノール36pinコネクタ(メス) DATA0-7、STB、BUSY、ACK |
| RS-232C仕様 | Dsub25pinコネクタ(メス)(ミリネジ) DTE / DCE信号配列をスイッチで切換え可能 |
| RS-232C速度(bps) | 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 115.2K |
| RS-232Cデータ | データビット長(7 / 8 bit) パリティ(無し、奇数、偶数)※2 |
| RS-232Cフロー制御 | ハードウェアハンドシェイク(RTS/CTS制御)、 ソフトウェアハンドシェーク(XON/XOFF制御)の両方をサポート |
| 記録メディア | SD, SDHCカード(最大32Gバイト) |
| ログファイル数/サイズ | 65534ファイル、0~2GB |
| LED表示 | POWER、変換方向/エラー発生、SDカードアクセス状態 |
| 電 源※3 | ・DC7~34V ・付属ACアダプタ DC6V、0.5A(入力AC100V、50/60Hz) ・Dsubコネクタの9番ピンよりDC5V±5%を供給 |
| 最大消費電力 | 2.5W |
| 動作温度 / 保存温度 | -10~50℃ / -20~60℃ |
| 動作湿度 / 保存湿度 | 10~90%RH / 10~90%RH (結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 84(W)×126(D)×24.5(H)mm (スイッチ等の突起部は含まず) |
| 本体質量 | 約340g |
| 付属品 | ACアダプタ(型番VFN-650B※4)、取扱説明書、保証書 |
※1: 変換方向(パラレル→RS-232CまたはRS-232C→パラレル)は電源投入前にスイッチで選択。IEEE1284のデータ方向切り替えには対応できません。
※2: 「奇数または偶数」選択時はストップビットが1ビットに、「無し」選択時はストップビットが2ビットに自動的に選択されます。
※3: いずれか一つから供給可能。
※4: 国内向けAC100V仕様(トランス式ACアダプタのため、定格出力6Vですが本機に接続時は7V以上出力されます)
商品仕様
| 製品名: | SI-40SD |
|---|---|
| 型番: | SI-40SD |
| メーカー: | ラインアイ |
