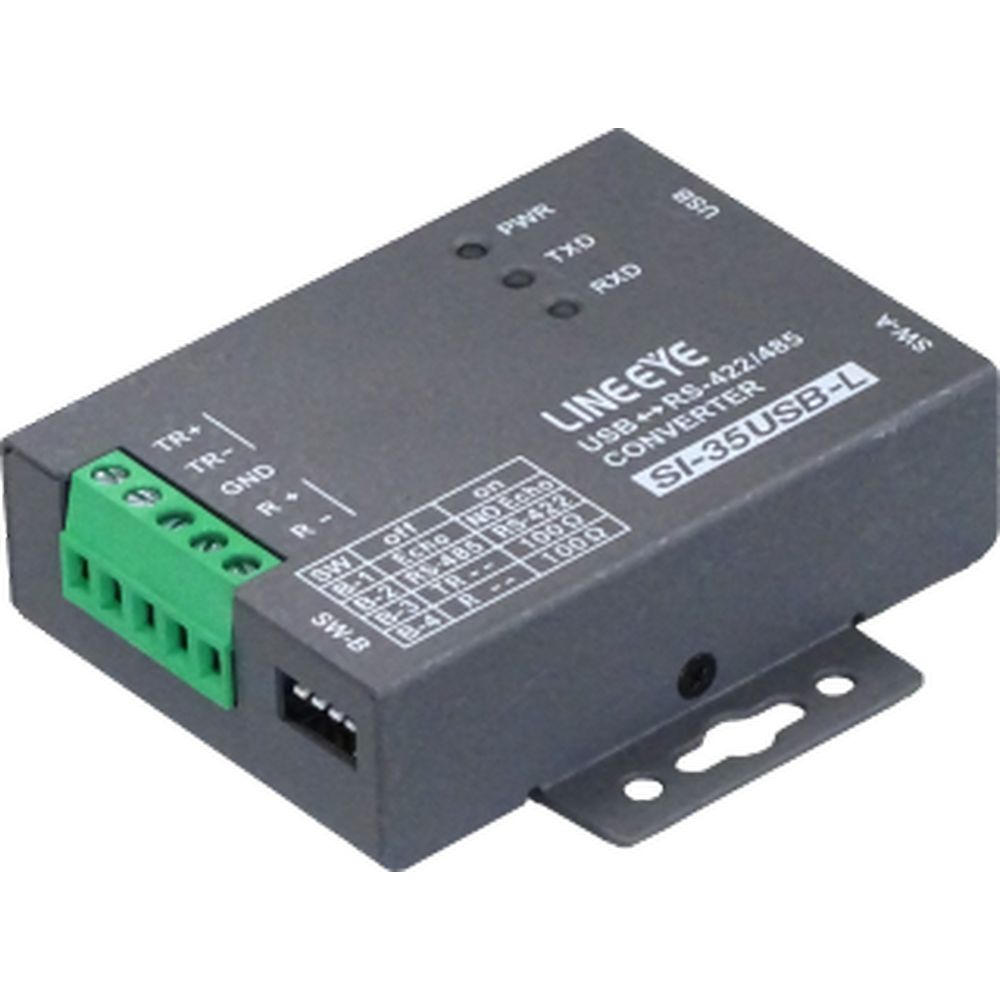

インターフェースコンバータ SI-35USB-L
製品概要
- SI-35USBを小型化、さらにオプションなしで本体上面からネジ止めで壁面固定可能
- 業界最高レベルの3000Vdc信号間絶縁耐圧を実現
- USBバスパワー動作が可能で外部電源不要
- Windows® 10 にも対応した仮想COMポートドライバ付属
- 過酷な環境に耐える-10 ~ 55 ℃の動作温度範囲
- 堅牢かつノイズに強い小型金属筺体を採用
- DINレール、壁掛け、磁石など多様な取付オプションを用意
- 300bpsから最高3Mbpsの高速通信が可能
- RS-485ドライバの自動制御およびDTR/RTSライン制御が可能
- RS-485回線の使用状況を監視しCTSラインでフロー制御が可能
- RS-485マルチドロップ方式により最大128台まで接続可能
- RS-422/485の特長を生かす1.2Km以上の長距離伝送対応
- タンタル・電解コンデンサレスの高信頼性、長寿命設計
SI-35USB-Lは、パソコンのUSBをRS-422やRS-485に変換するUSBコンバータです。従来品のSI-35USBの機能をそのままにサイズを80%に小型化し省スペースしたSI-35USB-2を、オプションなしで本体上面からネジ止めで壁面に固定できるようにしたモデルです。USBとRS-422、RS-485間は、3000Vの高耐圧で絶縁されており、高い安全性をもつ高性能なUSBシリアル変換アダプタとして利用できます。また、広い動作温度範囲、ノイズに強い金属筺体の採用などにより、高い信頼性が要求される工場内装置や検査システムなどFA用途のUSB変換に最適なインターフェース変換器です。
仕様
| 変換機能 | USB⇔RS-422/485 |
| USBインターフェース | USB1.1/2.0 フルスピード転送 Bコネクタ |
| LED表示 | 送信TXD 受信RXD 電源表示PWR |
| シリアルインターフェース | RS-422/485 全二重/半二重対応 押し締め型端子台 5極 適合電線 AWG24-14※1 |
| シリアル信号 | TXD、RXDまたはTXD/RXD |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300bps~3Mbps※2 |
| データフレーム構成 | Data bits[7or8] + Parity[Even/Odd/none] + Stop bits[1/2] |
| フロー制御 | Xon/off、RTS/CTS(COMポートエミュレータで対応) |
| RS-485回線監視 | RS-485回線の無通信状態を監視可能※3 |
| RS-485ドライバ自動制御 | 送信時のみRS-485ドライバをアクティブに制御可能※4 |
| マルチドロップ接続 | 最大128台 |
| 取付方法 | 壁取付 |
| 信号絶縁耐圧 | 3000Vdc |
| 動作環境(USB接続機器) | PC:USBポートがあるPC/AT互換機(DOS/Vパソコン) OS:Windows® Vista/7/8/8.1/10※5 |
| 電源 | USBバスパワー DC5V±10% 最大100mA |
| 最大消費電力 | 0.5W以下 |
| 動作温度 / 保存温度 | -20~60℃ / -20~75℃ |
| 動作湿度 / 保存湿度 | 10~90%RH / 10~90%RH (結露なきこと) |
| 適合規格 | CE(クラスA),EMC(EN61326-1:2013)、RoHS指令(10物質対応) |
| 外形寸法 | 58(W)×80(D)×22.5(H)mm (L字突起含まず) 82(W)×80(D)×22.5(H) mm(L字突起込み) |
| 本体質量 | 約160g |
| 付属品 | USBケーブル(1.8m)、ユーティリティCD、取扱説明書、保証書 |
※1: 単線0.2~2.5mm2、より線0.2~1.5mm2
※2: アプリケーションにて設定します。1.2Mbpsを越える回線速度では一部設定できない場合があります。
※3: 半二重RS-485通信は、他の機器がRS-485回線上にデータを送信していない期間にデータを送信することが要求されます。本機の回線監視機能は、SW-Aで指定されたタイマー時間以上連続して、他の機器がデータ送信していないことを検出し、仮想COMポートのCTS信号に通知するため、PC側の通信制御負担を軽減します。
※4: 半二重RS-485通信は、データ送信時のみRS-485ドライバICをアクティブにする必要があります。本機のドライバ自動制御機能は、送信データの先頭で瞬時にRS-485ドライバICをアクティブにし、送信データ列の最後で直ちに、自動的にノンアクティブにします。
※5: Windows® 7/8/8.1/10は32bit/64bit版共に対応。
Windows® 98/98SE/Me/2000をご使用時はサポートできませんのでご了承ください。
商品仕様
| 製品名: | SI-35USB-L |
|---|---|
| 型番: | SI-35USB-L |
| メーカー: | ラインアイ |
