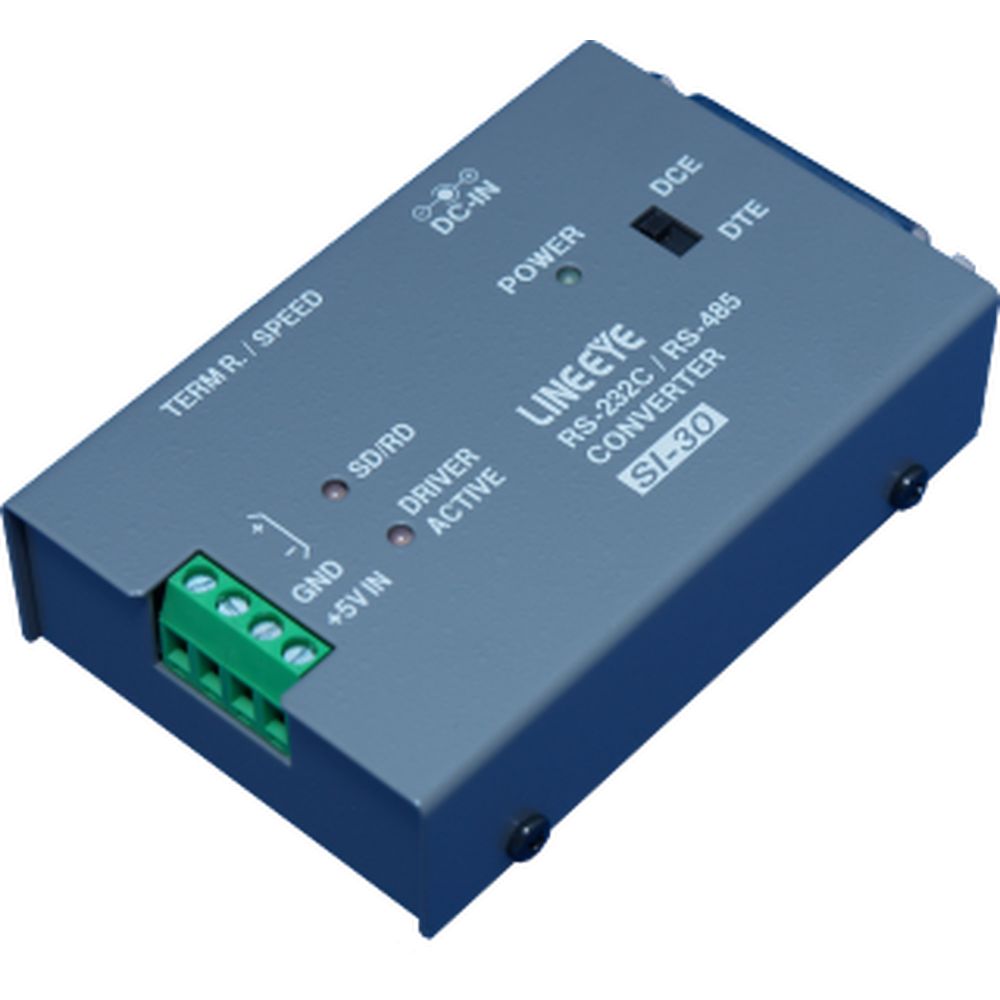

RS-232C⇔RS-485(2線式半二重) インターフェースコンバータ SI-30
- マルチドロップ方式による最大128台までの双方向通信
- ドライバーアクティブ制御のAUTO/MANUAL切り換え
- 最長1.2kmの通信距離(RS-485側)
- 最高250Kbpsのデータ伝送速度。
- RS-232C側の仕様をDTE/DCE切り換えスイッチにより選択可
- 終端抵抗(100ohm、1/2W)のON/OFFを選択可能
- エコーバック許可・禁止の切換可能
SI-30は、RS-232Cと半二重マルチドロップ接続のRS-485を双方向に変換するRS232/RS485コンバータです。最大250kbpsの高速なRS-485変換が可能で、バス接続のRS-485平衡伝送ラインの変化を監視して適切なタイミングでRS-485通信が行える機能を搭載。パソコンのRS-232CシリアルCOMポートを手軽にコンバートして複数のRS-485差動インターフェース機器と通信できる小型低価格のRS232/RS485インターフェース変換器です。
仕様
| SI-30仕様 | |
| 変換機能 | RS-485 ⇔ RS-232C |
| 伝送速度 | 最大250Kbps※1 |
| 信号線の絶縁 | なし |
| 変換信号数 | 送受信:1 (RS-232C:SD/RD相当) |
| LED表示 | POWER、SD/RD、送信ドライバ状態 |
| RS-232C仕様 | Dsub25pinコネクタ(メス)(ミリネジ) DTE / DCE信号配列をスイッチで切換え可能 |
| RS-485仕様 | 押締型4極端子台※2 終端抵抗100オームの有り/無しを選択可能 ドライバの自動制御/DR-ER制御を選択可能 |
| マルチドロップ接続 | 最大128台※3 |
| 回線監視 | RS-485の無通信状態をRS-232Cの制御線に通知可能 |
| 内部タイマー | 8段階(0.1~53.3mS) |
| エコーバック※4 | RS-232CからRS-485側へ送信したデータをRS-232Cの受信側にも 折り返す(エコーバック有り)か、折り返さないかを選択可能 |
| 電 源※5 | ・Dsubコネクタの9番ピンよりDC5V±5%を供給 ・付属ACアダプタ DC6V、0.5A(入力AC100V、50/60Hz) ・端子台の+5V INよりDC5V±5%を供給 |
| 最大消費電力 | 2W |
| 動作温度 / 保存温度 | 0~40℃ / -20~60℃ |
| 動作湿度 / 保存湿度 | 10~80%RH / 10~90%RH (結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 64(W)×104(D)×26.5(H)mm (スイッチ等の突起部は含まず) |
| 本体質量 | 約230g |
| 付属品 | ACアダプタ(型番VFN-650B※6)、取扱説明書、保証書 |
※1: 最大速度は、電流値、電送距離、接続台数、ケーブル等により異なります。 ※2: 適合電線はAWG24~14 ( 単線最大2.5mm2 、撚り線最大 1.5mm2 )。 ※3: 2004年4月以降の出荷分より最大128台に対応。それ以前は最大32台。 ※4: 2004年4月以降の出荷分より選択可能。それ以前はエコーバック有り固定。 ※5: いずれか一つから供給可能。 ※6: 2009年1月以降から同型番のものが付属。それ以前はVFN-680B2が付属。
商品仕様
| 製品名: | SI-30 |
|---|---|
| 型番: | SI-30 |
| メーカー: | ラインアイ |
