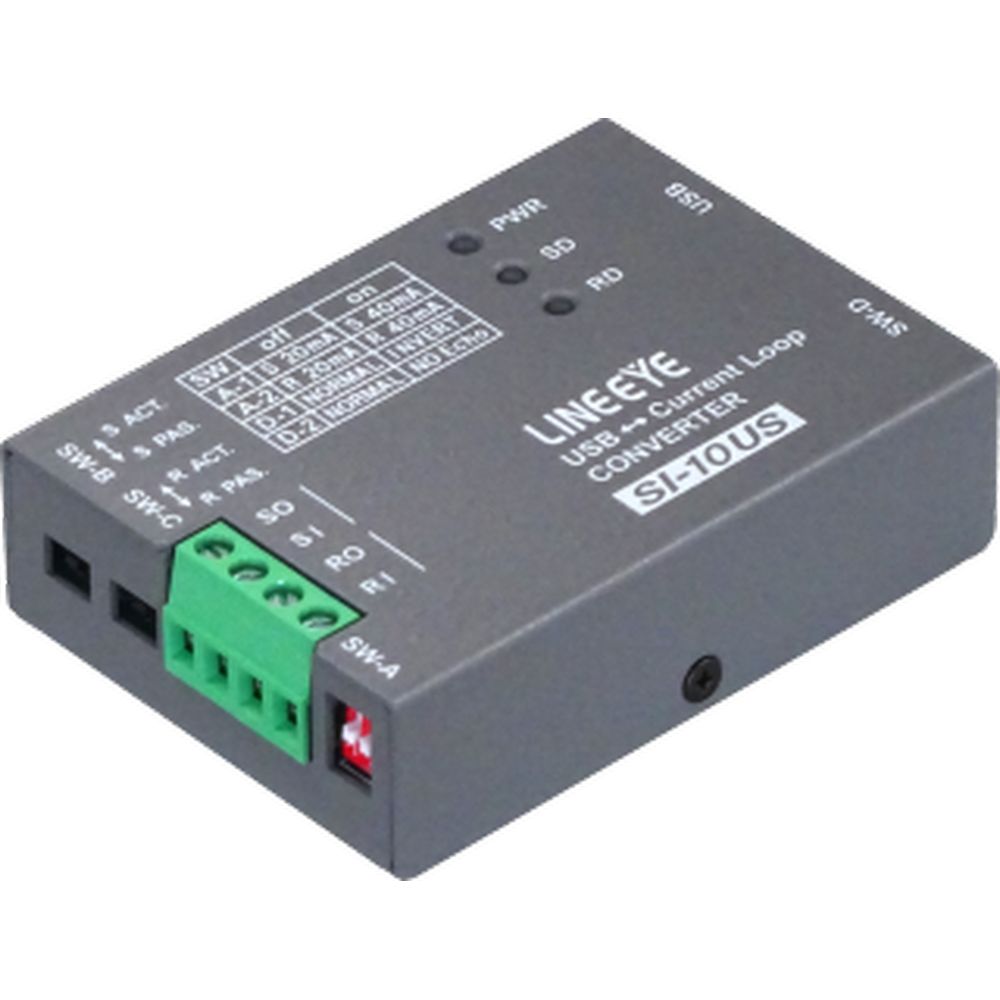

インターフェースコンバータ SI-10US
製品概要
- 20mA/40mA能動型および受動型を選択可能(送受信個別に)
- カレントループ側電流状態に対するUSB側の信号論理を反転可能
- マルチドロップ接続時、カレントループ側に送信したデータのエコーをキャンセル可能
- 従来品のSIシリーズより大幅に小型化、省スペース化要求に対応
- 業界最高レベルの3000Vdc信号間絶縁耐圧を実現
- USBバスパワー動作が可能で外部電源不要
- Windows® 10 にも対応した仮想COMポートドライバ付属
- 過酷な環境に耐える-20 ~ 60 ℃の動作温度範囲
- 堅牢かつノイズに強い小型金属筺体を採用
- DINレール、壁掛け、磁石など多様な取付オプションを用意
- 環境に配慮した低消費電力設計
SI-10USは、パソコンのUSBポートをカレントループ伝送に双方向変換する高速カレントループコンバータです。カレントループとUSBの信号間は、3000Vの高耐圧で絶縁されており、高い安全性と信頼性が要求されるFA用途に最適です。回線に電流を供給しない受動型カレントループとSI-10US内蔵の定電流源から回路に電流を供給する能動型カレントループを送信信号と受信信号別々に設定できる機能や、マルチドロップ接続時に自身の送信したデータのエコーをキャンセルする機能も備わっており、ほとんどのカレントループ通信機器をパソコンのUSBインターフェースから利用できます。
また、従来品のSIシリーズ通信変換器よりもサイズを小型化し省スペースにも対応。広い動作温度範囲、ノイズに強い金属筺体の採用などにより、高い信頼性が要求される工場内装置や検査システムなどに最適なインターフェース変換器です。
仕様
| 変換機能 | USB⇔カレントループ |
| USBインターフェース | USB1.1/2.0 フルスピード転送 Bコネクタ |
| LED表示 | 送信SD 受信RD 電源表示PWR |
| カレントループ仕様 | 受動型(10~60mA)/能動型(20mA/40mA)送受信個別選択可 5.08ピッチ押締型4極端子台 適合電線 AWG24-14※1 |
| シリアル信号 | SD、RD |
| 同期方式 | 調歩同期(非同期) |
| 通信速度 | 300bps~19.2Kbps※2 |
| データフレーム構成 | Data bits[7or8] + Parity[Even/Odd/none] + Stop bits[1/2] |
| フロー制御 | Xon/off (COMポートエミュレータで対応) |
| 付加機能 | マルチドロップ接続時の送信エコーバックをキャンセル可能 信号論理の極性を反転可能 |
| 取付方法 | 本体裏面のM3ネジ穴、DINレール※3、固定マグネット※3、壁取付※3 |
| 信号絶縁耐圧 | 3000Vdc |
| 動作環境(USB接続機器) | PC:USBポートがあるPC/AT互換機(DOS/Vパソコン) OS:Windows® Vista/7/8/8.1/10※4 |
| 電源 | USBバスパワー DC5V±10% |
| 消費電流 | 受動型時:最大200mA 能動型時:最大480mA |
| サージ保護 | 15KV ESD |
| 動作温度 / 保存温度 | -20~60℃ / -20~75℃ |
| 動作湿度 / 保存湿度 | 10~90%RH / 10~90%RH (結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 58(W)×80(D)×22.5(H)mm (ゴム足等の突起部は含まず) |
| 本体質量 | 約150g |
| 付属品 | USBケーブル(1.8m)、ユーティリティCD、取扱説明書、保証書 |
※1: 単線0.2~2.5mm2、より線0.2~1.5mm2
※2: アプリケーションソフトにて設定します。
※3: オプションが必要です。
※4: Windows® 7/8/8.1/10は32bit/64bit版共に対応。
Windows® 98/98SE/Me/2000をご使用時はサポートできませんのでご了承ください。
商品仕様
| 製品名: | SI-10US |
|---|---|
| 型番: | SI-10US |
| メーカー: | ラインアイ |
