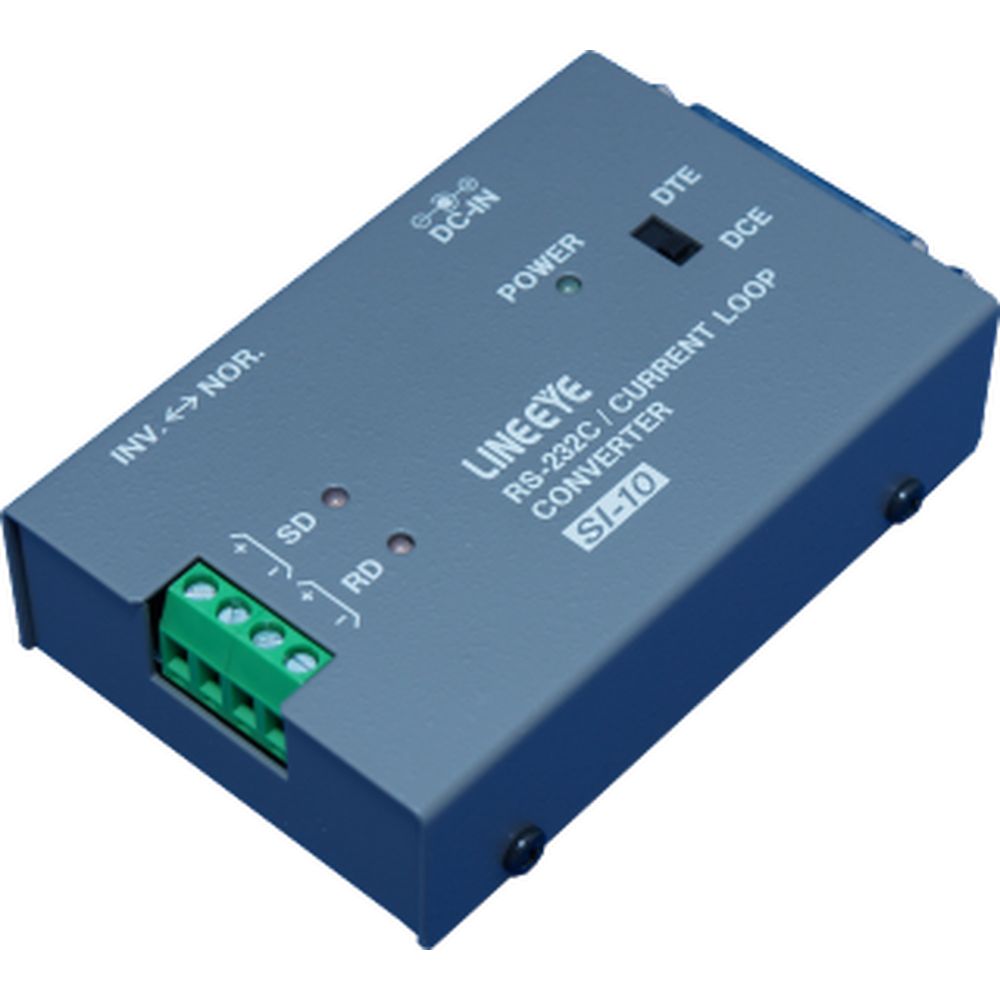

RS-232C ⇔ カレントループ インターフェースコンバータ SI-10
- 受動型カレントループ通信仕様とすることで低価格を実現。
- カレントループ回線用電流源を内蔵した能動型カレントループ機器との接続に最適。
- マーク・スペースの論理の異なるカレントループ通信にスイッチにより対応可能。
- 最高9600bpsのデータ伝送速度。
- RS-232C側の仕様をDTE/DCE切り換えスイッチにより選択可
SI-10は、RS-232Cとカレントループ伝送の双方向変換に対応したカレントループコンバータです。最大電流60mAの受動型カレントループ通信データをRS-232Cシリアルポートから送受信できる小型低価格のカレントループ/RS232Cインターフェース変換器です。
仕様
| SI-10仕様 | |
| 変換機能 | カレントループ ⇔ RS-232C |
| 伝送速度 | 最大9600bps※1 |
| 信号線の絶縁 | フォトカプラによる光絶縁 |
| 変換信号数 | 送信:1 受信:1(RS-232C:SD、RD相当) |
| LED表示 | POWER、SD、RD |
| RS-232C仕様 | Dsub25pinコネクタ(メス)(ミリネジ) DTE / DCE信号配列をスイッチで切換え可能 |
| カレントループ仕様 | 押締型4極端子台※2 受動型(10~60mA)、信号論理の極性反転可 |
| 電 源※3 | ・付属ACアダプタ DC6V、0.5A(入力AC100V、50/60Hz) ・Dsubコネクタの9番ピンよりDC5V±5%を供給 |
| 最大消費電力 | 2W |
| 動作温度 / 保存温度 | 0~40℃ / -20~60℃ |
| 動作湿度 / 保存湿度 | 10~80%RH / 10~90%RH (結露なきこと) |
| 適合規格 | RoHS指令(10物質対応) |
| 外形寸法 | 64(W)×104(D)×26.5(H)mm (スイッチ等の突起部は含まず) |
| 本体質量 | 約230g |
| 付属品 | ACアダプタ(型番VFN-650B※4)、取扱説明書、保証書 |
※1: 最大速度は、電流値、電送距離、接続台数、ケーブル等により異なります。
※2: 適合電線はAWG24~14 ( 単線最大2.5mm2 、撚り線最大 1.5mm2 )。
※3: いずれか一つから供給可能。
※4: 2009年1月以降から同型番のものが付属。それ以前はVFN-680B2が付属
商品仕様
| 製品名: | SI-10 |
|---|---|
| 型番: | SI-10 |
| メーカー: | ラインアイ |
