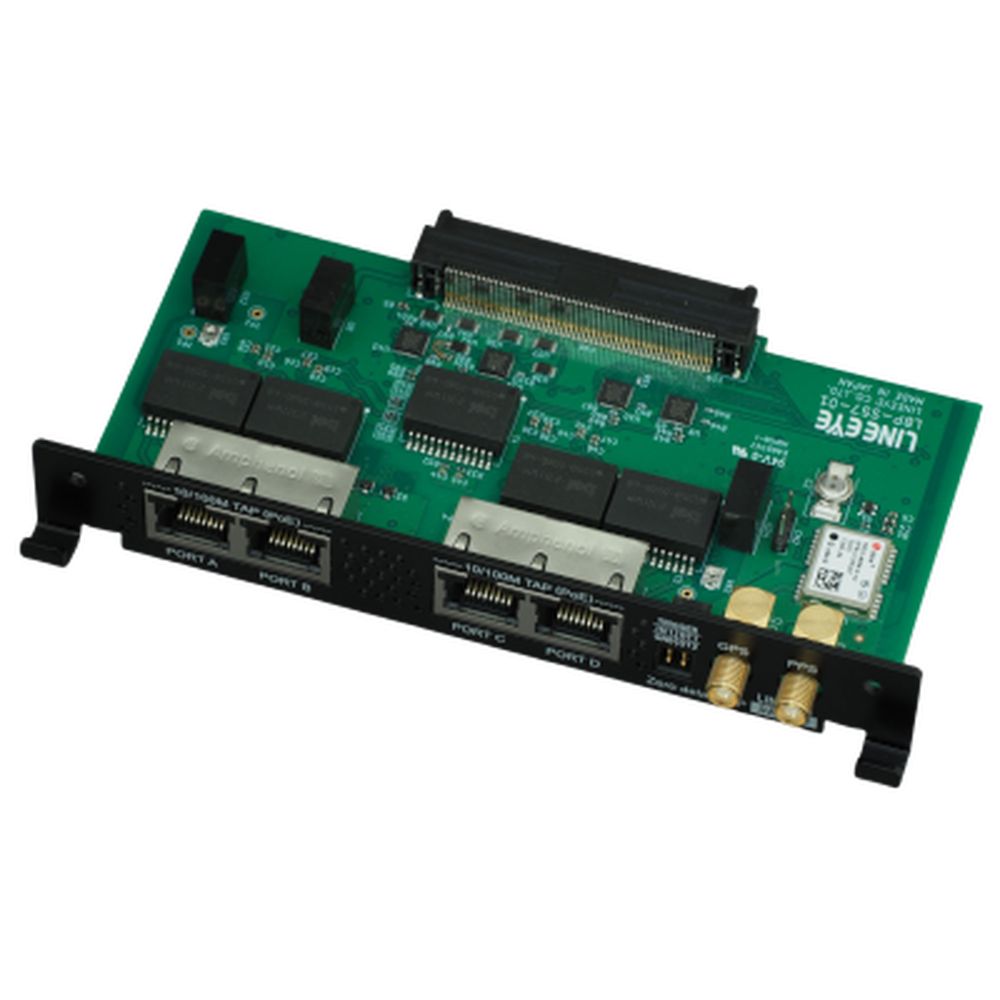

ラインアイ EtherCAT対応 LAN/PoE(2ch)計測用拡張セット SB-FE2
SB-FE2は、通信アナライザーLE-8600X/LE-8500Xシリーズのインターフェース拡張スロットに装着して使用するEtherCAT対応のLAN計測用の拡張ボードです。10BASE-T/100BASE-TX回線をゼロ遅延でタップでき、同時に2回線のLANパケットを高精度なタイムスタンプ付きでキャプチャできます。LANパケットの時間制約が厳しいEtherCAT回線のスレーブ機器間の入出力パケットをモニターして時間差を計測するような用途に最適です。また、PoE(Power over Ethernet)電力情報を2回線同時に長時間連続測定できるので、2つのPoE機器の電力トレンドを確認することも可能です。機器の開発時だけでなく、現場に持ち込んでの調査や障害解析などにも活用できます。
SB-FE2仕様
| 適合製品 | LE-8600Xシリーズ、LE-8500Xシリーズ |
| 計測インターフェース | RJ-45 コネクタ ポートA,B,C,D : 100BASE-TX/10BASE-T ポート A-B 間、C-D 間はスルー接続タップ仕様※1 |
| オンラインモニター機能 | ポートA-B 間、C-D 間を流れるLAN フレームを2チャンネル同時記録,リアルタイム表示 |
| 適合フレームサイズ | 60バイト ~ 9Kバイト |
| タイムスタンプ | 受信フレーム毎に受信時刻をタイムスタンプデータとして付加 分解能 : 8n 秒/1u 秒/10u 秒を選択可 |
| 詳細翻訳 | 対象プロトコル: IPv4, ARP, ICMP, TCP, UDP, DHCP,EtherCAT, IPv6, ICMPv6 |
| pcap 変換 | 計測データをpcapng形式ファイルへ変換して保存可能 |
| csv 変換 | 計測したデータをcsv形式ファイルとして出力可能 |
| txt 変換 | 計測したデータをtxt形式ファイルとして出力可能 |
| フィルタ機能 | 指定した1つまたは2つの条件に一致する特定フレームのみをモニター可能 |
| トリガー機能 | 条件: 指定フレーム受信時または外部TTL 信号の変化時 動作: モニターを自動停止, 条件一致回数の計数,外部TTL 信号の出力 |
| 検索機能 | 測定したデータから指定条件に一致する特定フレームのみを検索して頭出し,計数可能 |
| 遅延時間測定機能 | 指定ポート間のTx またはRx, 2つの受信タイミングの時間差をµ秒単位で測定し,現在値,最大値,最小値,平均値を遅延時間として表示 |
| 統計解析機能 | 指定間隔(2 ~ 240 秒, 1 ~ 240 分) で2つのフレームカウンタ値の統計をとり グラフ表示, 全フレームカウンタ値, データレートをリアルタイム表示可能 |
| PoE 計測機能 | PoE/PoE+/PoE++(IEEE802.3af/at/bt) 対応, LAN フレームとの同時計測 が可能 記録間隔: 1m 秒~ 1 秒, 最大記録回数: 1677 万回, 電圧測定範囲: 0 ~ 60V ( 確度: ± 1% F.S.), 電流測定範囲: 0 ~± 900mA ( 確度: ± 1% F.S.) |
| パケット差分計測機能 | 指定ポート間の受信パケットを比較し、異なる部分を表示 |
| その他の機能 | 自動保存(オートセーブ) 機能、自動バックアップ機能、時刻指定自動 RUN/STOP 機能、ファイル管理機能、プリントアウト機能 |
| 構成品 | インターフェースサブ基板 1個、LAN ケーブル 2本、外部信号出力ケーブル(LE-4TG) 1本、クイックスタートガイド 1 枚、保証書 1 枚 |
商品仕様
| 製品名: | SB-FE2 |
|---|---|
| 型番: | SB-FE2 |
| メーカー: | ラインアイ |
